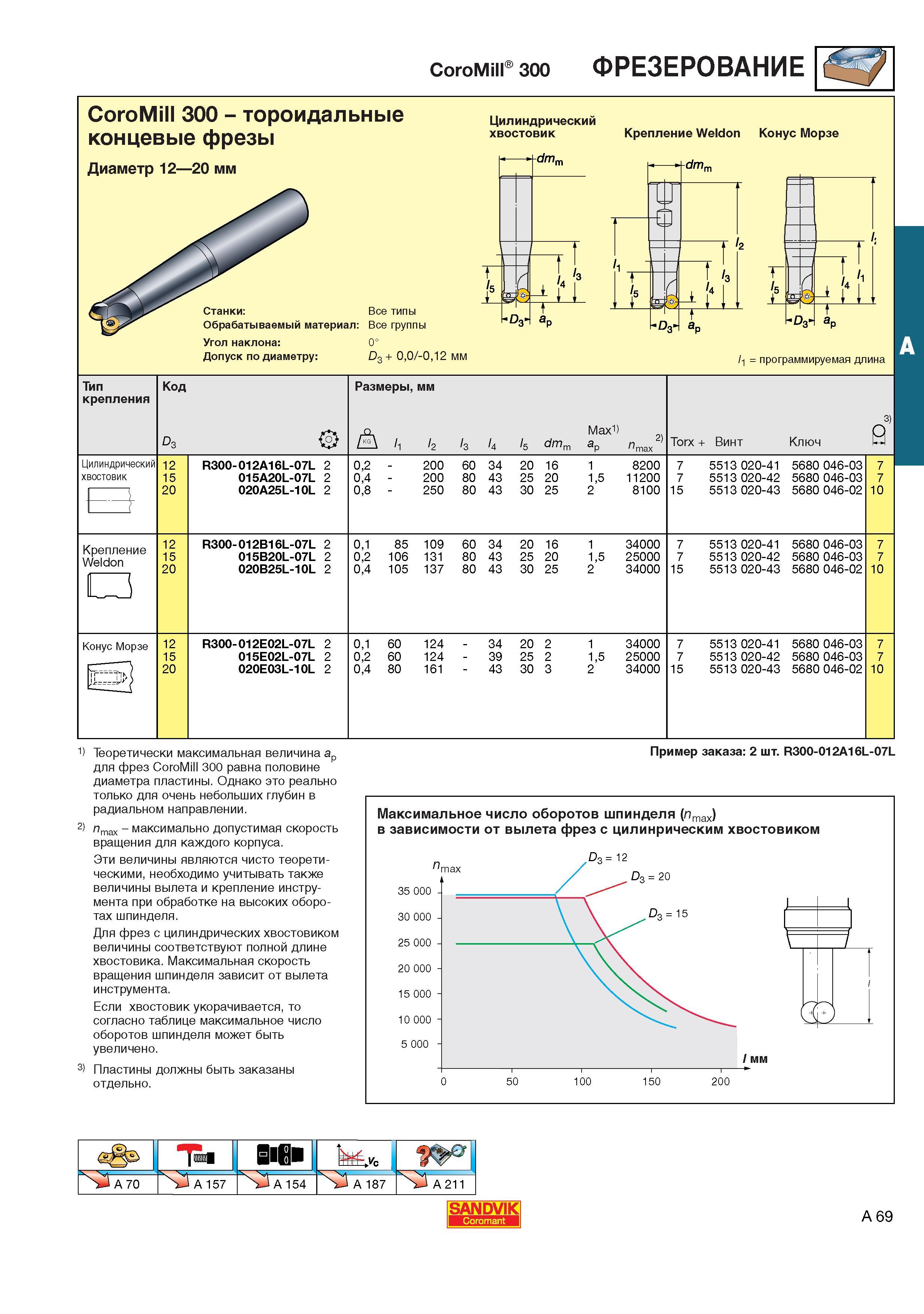

CoroMill 300 Фрезерование на металлообрабатывающих фрезерных станках CoroMill 300 тороидальные концевые фрезы Диаметр 12 20 мм Цилиндрический хвостовик Крепление Weldon dm Станки Все типы Обрабатываемый материал Все группы Угол наклона 0 Допуск по диаметру D3 + 00 -012 мм программируемая длина Тип крепления Код ip) Размеры мм I1 l2 l3 I4 l5 dmm Max 1) aP 2) n "max Torx + Винт Ключ 3 0 02 - 200 60 34 20 16 1 8200 7 5513 020-41 5680 046-03 7 04 - 200 80 43 25 20 15 11200 7 5513 020-42 5680 046-03 7 08 250 80 43 30 25 2 8100 15 5513 020-43 5680 046-02 10 01 85 109 60 34 20 16 1 34000 7 5513 020-41 5680 046-03 7 02 106 131 80 43 25 20 15 25000 7 5513 020-42 5680 046-03 7 04 105 137 80 43 30 25 2 34000 15 5513 020-43 5680 046-02 10 01 60 124 - 34 20 2 1 34000 7 5513 020-41 5680 046-03 7 02 60 124 - 39 25 2 15 25000 7 5513 020-42 5680 046-03 7 04 80 161 43 30 3 2 34000 15 5513 020-43 5680 046-02 10 Цилиндрический хвостовик 12 15 20 R300- 012A16L-07L 2 015A20L-07L 2 020A25L-10L 2 Крепление Weldon CIS 12 15 20 R300- 012B16L-07L 2 015B20L-07L 2 020B25L-10L 2 Конус Морзе 12 15 20 R300- 012E02L-07L 2 015E02L-07L 2 020E03L-10L 2 1) Теоретически максимальная величина ap для фрез CoroMill 300 равна половине диаметра пластины. Однако это реально только для очень небольших глубин в радиальном направлении. 2) nmax - максимально допустимая скорость вращения для каждого корпуса. Эти величины являются чисто теоретическими необходимо учитывать также величины вылета и крепление инструмента при обработке на высоких оборотах шпинделя. Для фрез с цилиндрических хвостовиком величины соответствуют полной длине хвостовика. Максимальная скорость вращения шпинделя зависит от вылета инструмента. Если хвостовик укорачивается то согласно таблице максимальное число оборотов шпинделя может быть увеличено. 3) Пластины должны быть заказаны отдельно. Пример заказа 2 шт. R300-012A16L-07L Максимальное число оборотов шпинделя (nmax) в зависимости от вылета фрез с цилинрическим хвостовиком 1 S5a 157 A 69 D 3
