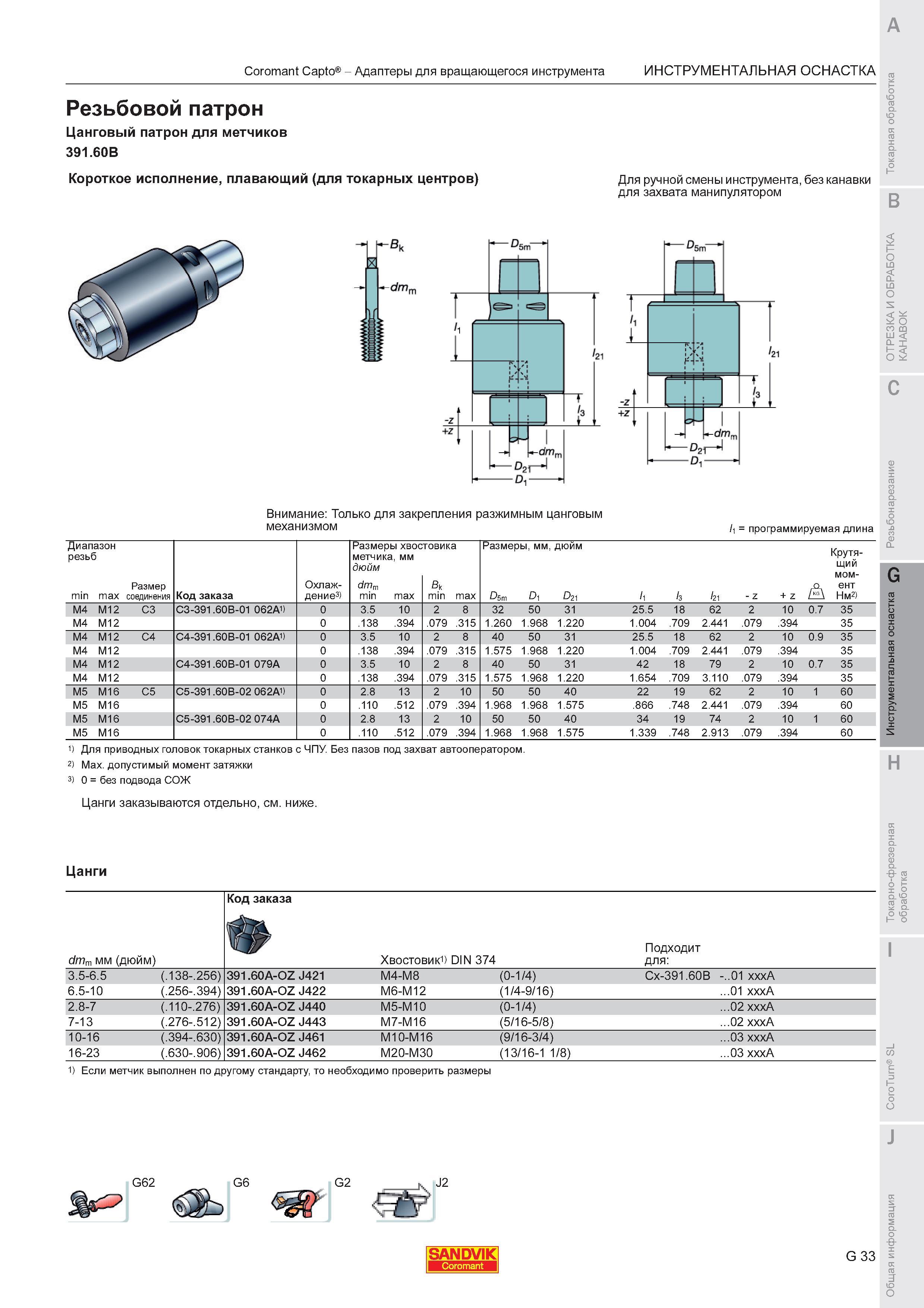

709 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.G33

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. G33 0709 Lab2u

Coromant Capto Адаптеры для вращающегося инструмента Инструментальная оснастка Резьбовой патрон Цанговый патрон для метчиков 391.60B Короткое исполнение плавающий (для токарных центров) Для ручной смены инструмента без канавки для захвата манипулятором Внимание Только для закрепления разжимным цанговым механизмом программируемая длина Диапазон резьб min max Размер соединения Код заказа Охлаж- дение Размеры хвос метчика мм дюйм dm min max товика min max Размеры мм дюйм D m D Du - z + z U Крутя- щий мом- ент Нм ) M4 M12 C3 C3-391.60B-01 062A1) 0 3.5 10 2 8 32 50 31 25.5 18 62 2 10 0.7 35 M4 M12 0 .138 .394 .079 .315 1.260 1.968 1.220 1.004 .709 2.441 .079 .394 35 M4 M12 C4 C4-391.60B-01 062A1) 0 3.5 10 2 8 40 50 31 25.5 18 62 2 10 0.9 35 M4 M12 0 .138 .394 .079 .315 1.575 1.968 1.220 1.004 .709 2.441 .079 .394 35 M4 M12 C4-391.60B-01 079A 0 3.5 10 2 8 40 50 31 42 18 79 2 10 0.7 35 M4 M12 0 .138 .394 .079 .315 1.575 1.968 1.220 1.654 .709 3.110 .079 .394 35 M5 M16 C5 C5-391.60B-02 062A1) 0 2.8 13 2 10 50 50 40 22 19 62 2 10 1 60 M5 M16 0 .110 .512 .079 .394 1.968 1.968 1.575 .866 .748 2.441 .079 .394 60 M5 M16 C5-391.60B-02 074A 0 2.8 13 2 10 50 50 40 34 19 74 2 10 1 60 M5 M16 0 .110 .512 .079 .394 1.968 1.968 1.575 1.339 .748 2.913 .079 .394 60 Для приводных головок токарных станков с ЧПУ. Без пазов под захват автооператором. 2) Max. допустимый момент затяжки 3) 0 без подвода СОЖ Цанги заказываются отдельно см. ниже. Цанги dmm мм (дюйм) Код заказа Хвостовик1) DIN 374 Подходит для 3.5-6.5 (.138-.256) 391.60A-OZ J421 M4-M8 (0-1 4) Cx-391.60B -..01 xxxA 6.5-10 (.256-.394) 391.60A-OZ J422 M6-M12 (1 4-9 16) ...01 xxxA 2.8-7 (.110-.276) 391.60A-OZ J440 M5-M10 (0-1 4) ...02 xxxA 7-13 (.276-.512) 391.60A-OZ J443 M7-M16 (5 16-5 8) ...02 xxxA 10-16 (.394-.630) 391.60A-OZ J461 M10-M16 (9 16-3 4) ...03 xxxA 16-23 (.630-.906) 391.60A-OZ J462 M20-M30 (13 16-1 1 8) ...03 xxxA Если метчик выполнен по другому стандарту то необходимо проверить размеры G62 G6 G2 J2 SANDVIK G 33
