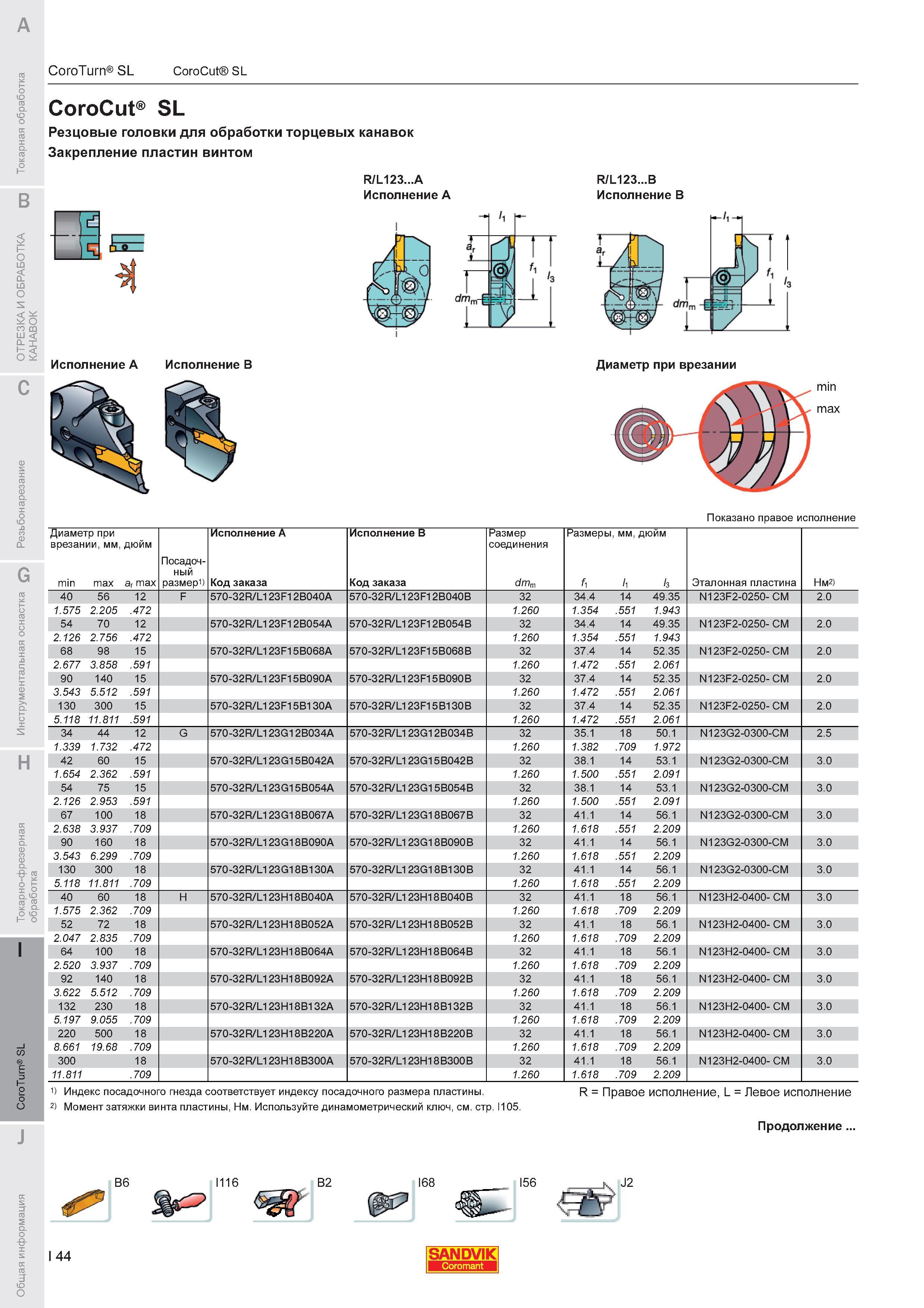

CoroTurn SL CoroCut SL CoroCut SL Резцовые головки для обработки торцевых канавок Закрепление пластин винтом R/L123...A Исполнение A R/L123...B Исполнение B Исполнение A Исполнение B Диаметр при врезании min max Показано правое исполнение Диаметр при врезании мм дюйм min max a max Посадоч- ный размер Исполнение A Код заказа Исполнение B Код заказа Размер соединения drnm Размеры мм дюйм h Эталонная пластина Hм2) 40 56 12 F 570-32R/L123F12B040A 570-32R/L123F12B040B 32 34.4 14 49.35 N123F2-0250- CM 2.0 1.575 2.205 .472 1.260 1.354 .551 1.943 54 70 12 570-32R/L123F12B054A 570-32R/L123F12B054B 32 34.4 14 49.35 N123F2-0250- CM 2.0 2.126 2.756 .472 1.260 1.354 .551 1.943 68 98 15 570-32R/L123F15B068A 570-32R/L123F15B068B 32 37.4 14 52.35 N123F2-0250- CM 2.0 2.677 3.858 .591 1.260 1.472 .551 2.061 90 140 15 570-32R/L123F15B090A 570-32R/L123F15B090B 32 37.4 14 52.35 N123F2-0250- CM 2.0 3.543 5.512 .591 1.260 1.472 .551 2.061 130 300 15 570-32R/L123F15B130A 570-32R/L123F15B130B 32 37.4 14 52.35 N123F2-0250- CM 2.0 5.118 11.811 .591 1.260 1.472 .551 2.061 34 44 12 G 570-32R/L123G12B034A 570-32R/L123G12B034B 32 35.1 18 50.1 N123G2-0300-CM 2.5 1.339 1.732 .472 1.260 1.382 .709 1.972 42 60 15 570-32R/L123G15B042A 570-32R/L123G15B042B 32 38.1 14 53.1 N123G2-0300-CM 3.0 1.654 2.362 .591 1.260 1.500 .551 2.091 54 75 15 570-32R/L123G15B054A 570-32R/L123G15B054B 32 38.1 14 53.1 N123G2-0300-CM 3.0 2.126 2.953 .591 1.260 1.500 .551 2.091 67 100 18 570-32R/L123G18B067A 570-32R/L123G18B067B 32 41.1 14 56.1 N123G2-0300-CM 3.0 2.638 3.937 .709 1.260 1.618 .551 2.209 90 160 18 570-32R/L123G18B090A 570-32R/L123G18B090B 32 41.1 14 56.1 N123G2-0300-CM 3.0 3.543 6.299 .709 1.260 1.618 .551 2.209 130 300 18 570-32R/L123G18B130A 570-32R/L123G18B130B 32 41.1 14 56.1 N123G2-0300-CM 3.0 5.118 11.811 .709 1.260 1.618 .551 2.209 40 60 18 H 570-32R/L123H18B040A 570-32R/L123H18B040B 32 41.1 18 56.1 N123H2-0400- CM 3.0 1.575 2.362 .709 1.260 1.618 .709 2.209 52 72 18 570-32R/L123H18B052A 570-32R/L123H18B052B 32 41.1 18 56.1 N123H2-0400- CM 3.0 2.047 2.835 .709 1.260 1.618 .709 2.209 64 100 18 570-32R/L123H18B064A 570-32R/L123H18B064B 32 41.1 18 56.1 N123H2-0400- CM 3.0 2.520 3.937 .709 1.260 1.618 .709 2.209 92 140 18 570-32R/L123H18B092A 570-32R/L123H18B092B 32 41.1 18 56.1 N123H2-0400- CM 3.0 3.622 5.512 .709 1.260 1.618 .709 2.209 132 230 18 570-32R/L123H18B132A 570-32R/L123H18B132B 32 41.1 18 56.1 N123H2-0400- CM 3.0 5.197 9.055 .709 1.260 1.618 .709 2.209 220 500 18 570-32R/L123H18B220A 570-32R/L123H18B220B 32 41.1 18 56.1 N123H2-0400- CM 3.0 8.661 19.68 .709 1.260 1.618 .709 2.209 300 18 570-32R/L123H18B300A 570-32R/L123H18B300B 32 41.1 18 56.1 N123H2-0400- CM 3.0 11.811 .709 1.260 1.618 .709 2.209 Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) Момент затяжки винта пластины Нм. Используйте динамометрический ключ см. стр. I105. R Правое исполнение L Левое исполнение Продолжение B6 I116 B2 J2 44 SANDVIK
