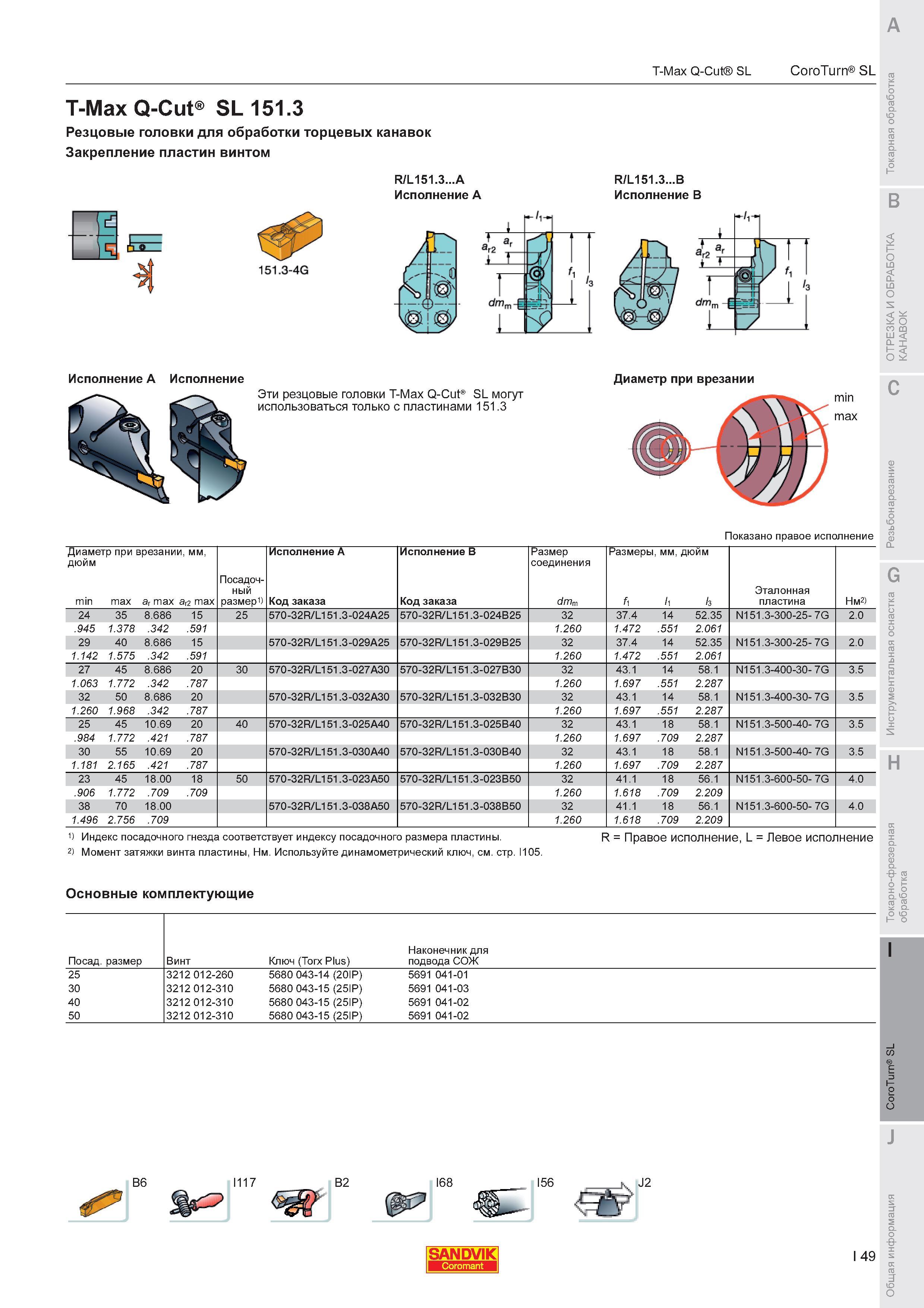

821 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.I49

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. I49 0821 Lab2u

T-Max Q-Cut SL CoroTurn SL T-Max Q-Cut SL 151.3 Резцовые головки для обработки торцевых канавок Закрепление пластин винтом R/L151.3...A Исполнение A R/L151.3...B Исполнение B Исполнение A Исполнение Эти резцовые головки T-Max Q-Cut SL могут использоваться только с пластинами 151.3 Диаметр при врезании min max Показано правое исполнение Диаметр при врезании мм дюйм min max a max агг max Посадоч- ный размер Исполнение A Код заказа Исполнение B Код заказа Размер соединения dmm Размеры мм дюйм fll Эталонная пластина ИмЗ 24 35 8.686 15 25 570-32R/L151.3-024A25 570-32R/L151.3-024B25 32 37.4 14 52.35 N151.3-300-25- 7G 2.0 .945 1.378 .342 . 591 1.260 1.472 .551 2.061 29 40 8.686 15 570-32R/L151.3-029A25 570-32R/L151.3-029B25 32 37.4 14 52.35 N151.3-300-25- 7G 2.0 1.142 1.575 .342 . 591 1.260 1.472 .551 2.061 27 45 8.686 20 30 570-32R/L151.3-027A30 570-32R/L151.3-027B30 32 43.1 14 58.1 N151.3-400-30- 7G 3.5 1.063 1.772 .342 . 787 1.260 1.697 . 551 2.287 32 50 8.686 20 570-32R/L151.3-032A30 570-32R/L151.3-032B30 32 43.1 14 58.1 N151.3-400-30- 7G 3.5 1.260 1.968 .342 . 787 1.260 1.697 .551 2.287 25 45 10.69 20 40 570-32R/L151.3-025A40 570-32R/L151.3-025B40 32 43.1 18 58.1 N151.3-500-40- 7G 3.5 .984 1.772 .421 .787 1.260 1.697 .709 2.287 30 55 10.69 20 570-32R/L151.3-030A40 570-32R/L151.3-030B40 32 43.1 18 58.1 N151.3-500-40- 7G 3.5 1.181 2.165 .421 .787 1.260 1.697 .709 2.287 23 45 18.00 18 50 570-32R/L151.3-023A50 570-32R/L151.3-023B50 32 41.1 18 56.1 N151.3-600-50- 7G 4.0 .906 1.772 . 709 . 709 1.260 1.618 . 709 2.209 38 70 18.00 570-32R/L151.3-038A50 570-32R/L151.3-038B50 32 41.1 18 56.1 N151.3-600-50- 7G 4.0 1.496 2.756 .709 1.260 1.618 . 709 2.209 Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) Момент затяжки винта пластины Нм. Используйте динамометрический ключ см. стр. I105. R Правое исполнение L Левое исполнение Основные комплектующие Посадочный размер Винт Ключ (Torx Plus) Наконечник для подвода СОЖ 25 3212 012-260 5680 043-14 (20IP) 5691 041-01 30 3212 012-310 5680 043-15 (25IP) 5691 041-03 40 3212 012-310 5680 043-15 (25IP) 5691 041-02 50 3212 012-310 5680 043-15 (25IP) 5691 041-02 B6 I117 B2 J2 SANDVIK 49
