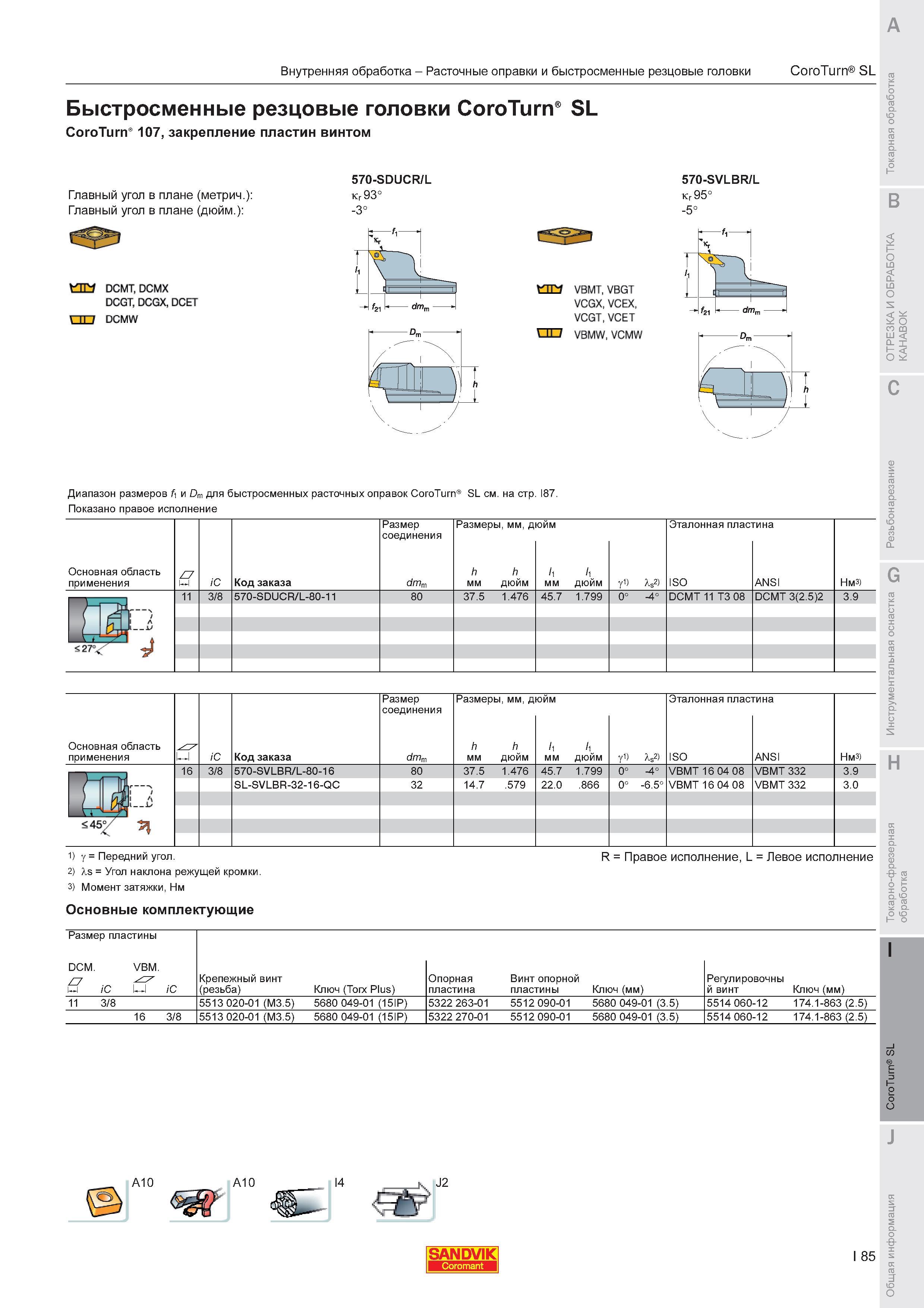

Внутренняя обработка Расточные оправки и быстросменные резцовые головки CoroTurn SL Быстросменные резцовые головки CoroTurn SL CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый) 570-SDUCR/L Кг 93 -3 570-SVLBR/L Кг 95 -5 Диапазон размеров f и Dm для быстросменных расточных оправок CoroTurn SL см. на стр. I87. Показано правое исполнение Z7 iC Код заказа Размер соединения dmm Размеры мм h мм дюйм юйм мм дюйм yD V Эталонная пластина ISO ANSI Нм 11 3 8 570-SDUCR/L-80-11 80 37.5 1.476 45.7 1.799 0 -4 DCMT 11 T3 08 DCMT 3(2.5)2 3.9 M iC Код заказа Размер соединения dmm Размеры мм hh мм дюйм юйм мм дюйм yD V Эталонная пластина ISO ANSI Нм 16 3 8 570-SVLBR/L-80-16 80 37.5 1.476 45.7 1.799 0 -4 VBMT 16 04 08 VBMT 332 3.9 SL-SVLBR-32-16-QC 32 14.7 .579 22.0 .866 0 -6.5 VBMT 16 04 08 VBMT 332 3.0 Основная область применения Основная область применения у Передний угол. 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины DCM. Z7 iC VBM. iC Крепежный винт (резьба) Ключ (Torx Plus) Опорная пластина Винт опорной пластины Ключ (мм) Регулировочны й винт Ключ (мм) 11 3 8 5513 020-01 (M3.5) 5680 049-01 (15IP) 5322 263-01 5512 090-01 5680 049-01 (3.5) 5514 060-12 174.1-863 (2.5) 16 3 8 5513 020-01 (M3.5) 5680 049-01 (15IP) 5322 270-01 5512 090-01 5680 049-01 (3.5) 5514 060-12 174.1-863 (2.5)
