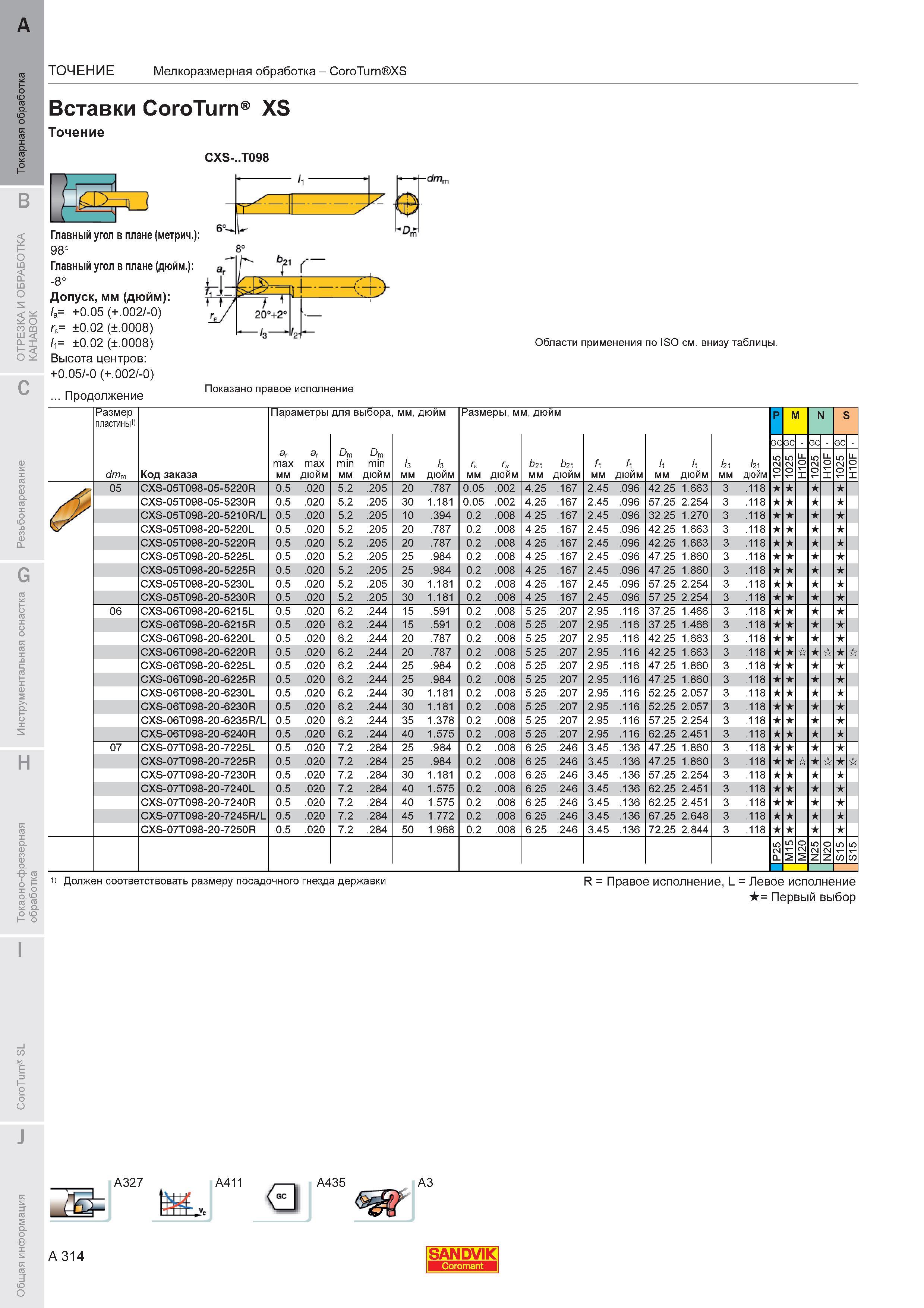

Вставки Sandvik CoroTurn XS Точение CXS- T098 Главный угол в плане (метрический) 98 Главный угол в плане (дюймовый) -8 Допуск мм (дюйм) а +0 05 (+

Вставки Sandvik CoroTurn XS Точение CXS-..T098 Главный угол в плане (метрический) 98 Главный угол в плане (дюймовый) -8 Допуск мм (дюйм) а +0.05 (+.002 -0) rE 0.02 (.0008) 1 0.02 (.0008) Высота центров +0.05 -0 (+.002 -0) Продолжение Области применения по ISO Показано правое исполнение Размер пластины1) dmm Код заказа ТОЧЕНИЕ Мелкоразмерная обработка CoroTurn XS Пара a max мм метры для выбора мм дюйм k дюйм Разм r мм еры мм дюйм P M N S a max дюйм Ar min мм A min дюйм 3 мм rc дюйм Й21 мм bn дюйм мм дюйм 1 мм дюйм мм GC CN О CVJ О LL 0 1 CVJ О LL 0 1 CVJ 0 LL 0 1 05 CXS-05T098-05-5220R 0.5 .020 5.2 .205 20 .787 0.05 .002 4.25 .167 2.45 .096 42.25 1.663 3 .118 CXS-05T098-05-5230R 0.5 .020 5.2 .205 30 1.181 0.05 .002 4.25 .167 2.45 .096 57.25 2.254 3 .118 CXS-05T098-20-5210R/L 0.5 .020 5.2 .205 10 .394 0.2 .008 4.25 .167 2.45 .096 32.25 1.270 3 .118 CXS-05T098-20-5220L 0.5 .020 5.2 .205 20 .787 0.2 .008 4.25 .167 2.45 .096 42.25 1.663 3 .118 CXS-05T098-20-5220R 0.5 .020 5.2 .205 20 .787 0.2 .008 4.25 .167 2.45 .096 42.25 1.663 3 .118 CXS-05T098-20-5225L 0.5 .020 5.2 .205 25 .984 0.2 .008 4.25 .167 2.45 .096 47.25 1.860 3 .118 CXS-05T098-20-5225R 0.5 .020 5.2 .205 25 .984 0.2 .008 4.25 .167 2.45 .096 47.25 1.860 3 .118 CXS-05T098-20-5230L 0.5 .020 5.2 .205 30 1.181 0.2 .008 4.25 .167 2.45 .096 57.25 2.254 3 .118 CXS-05T098-20-5230R 0.5 .020 5.2 .205 30 1.181 0.2 .008 4.25 .167 2.45 .096 57.25 2.254 3 .118 06 CXS-06T098-20-6215L 0.5 .020 6.2 .244 15 .591 0.2 .008 5.25 .207 2.95 .116 37.25 1.466 3 .118 CXS-06T098-20-6215R 0.5 .020 6.2 .244 15 .591 0.2 .008 5.25 .207 2.95 .116 37.25 1.466 3 .118 CXS-06T098-20-6220L 0.5 .020 6.2 .244 20 .787 0.2 .008 5.25 .207 2.95 .116 42.25 1.663 3 .118 CXS-06T098-20-6220R 0.5 .020 6.2 .244 20 .787 0.2 .008 5.25 .207 2.95 .116 42.25 1.663 3 .118 CXS-06T098-20-6225L 0.5 .020 6.2 .244 25 .984 0.2 .008 5.25 .207 2.95 .116 47.25 1.860 3 .118 CXS-06T098-20-6225R 0.5 .020 6.2 .244 25 .984 0.2 .008 5.25 .207 2.95 .116 47.25 1.860 3 .118 CXS-06T098-20-6230L 0.5 .020 6.2 .244 30 1.181 0.2 .008 5.25 .207 2.95 .116 52.25 2.057 3 .118 CXS-06T098-20-6230R 0.5 .020 6.2 .244 30 1.181 0.2 .008 5.25 .207 2.95 .116 52.25 2.057 3 .118 CXS-06T098-20-6235R/L 0.5 .020 6.2 .244 35 1.378 0.2 .008 5.25 .207 2.95 .116 57.25 2.254 3 .118 CXS-06T098-20-6240R 0.5 .020 6.2 .244 40 1.575 0.2 .008 5.25 .207 2.95 .116 62.25 2.451 3 .118 07 CXS-07T098-20-7225L 0.5 .020 7.2 .284 25 .984 0.2 .008 6.25 .246 3.45 .136 47.25 1.860 3 .118 CXS-07T098-20-7225R 0.5 .020 7.2 .284 25 .984 0.2 .008 6.25 .246 3.45 .136 47.25 1.860 3 .118 CXS-07T098-20-7230R 0.5 .020 7.2 .284 30 1.181 0.2 .008 6.25 .246 3.45 .136 57.25 2.254 3 .118 CXS-07T098-20-7240L 0.5 .020 7.2 .284 40 1.575 0.2 .008 6.25 .246 3.45 .136 62.25 2.451 3 .118 CXS-07T098-20-7240R 0.5 .020 7.2 .284 40 1.575 0.2 .008 6.25 .246 3.45 .136 62.25 2.451 3 .118 CXS-07T098-20-7245R/L 0.5 .020 7.2 .284 45 1.772 0.2 .008 6.25 .246 3.45 .136 67.25 2.648 3 .118 CXS-07T098-20-7250R 0.5 .020 7.2 .284 50 1.968 0.2 .008 6.25 .246 3.45 .136 72.25 2.844 3 .118 CN CL i О CVJ CVJ Z О CVJ z CO CO G H ф- ак о- тк но рб аа кр об Должен соответствовать размеру посадочного гнезда державки R Правое исполнение L Левое исполнение Первый выбор A327 A411 A435 A3 б О A 314 SANDVIK j
