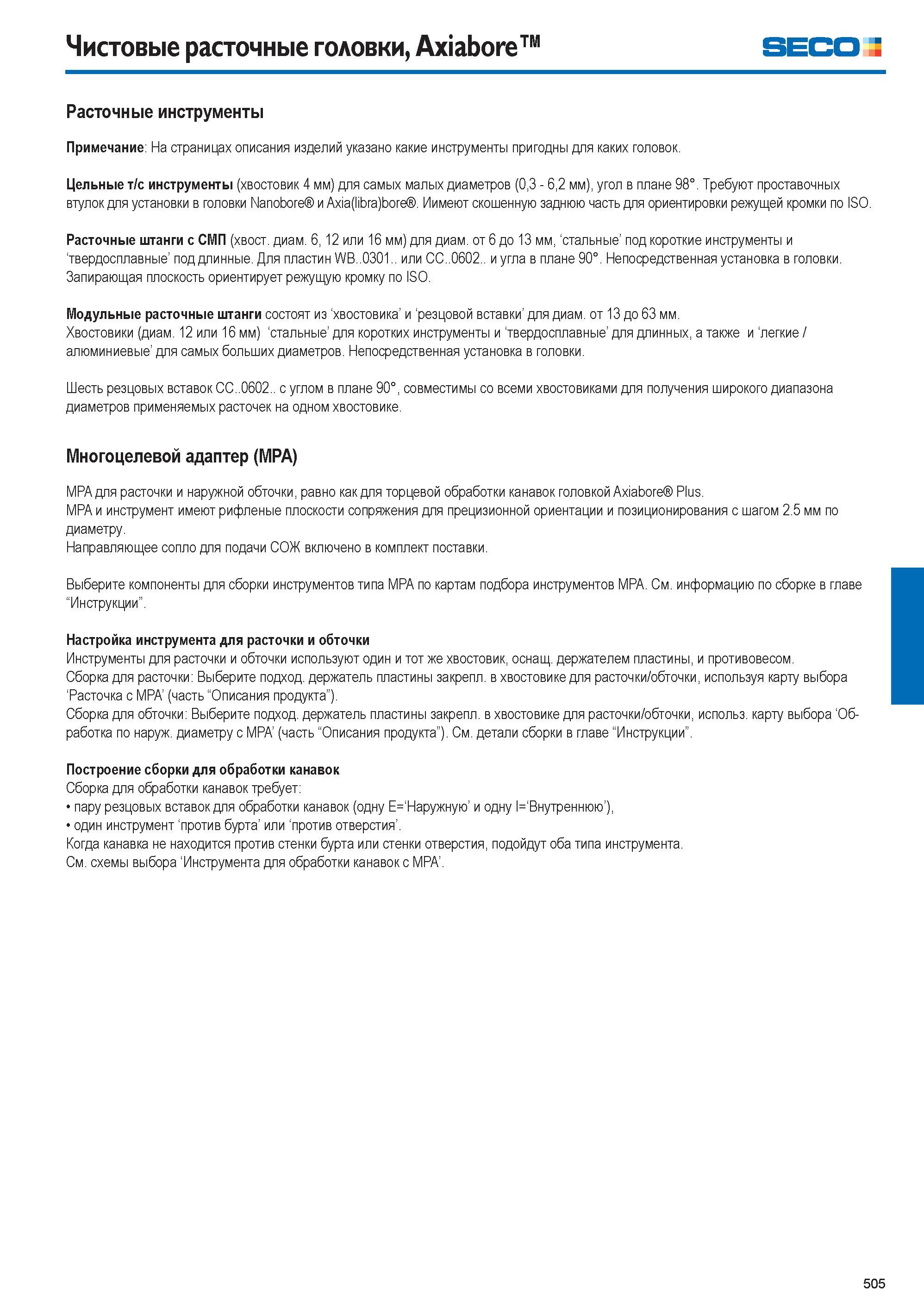

Чистовые расточные головки Seco Axiabore Настройка шведского металлорежущего инструмента для расточки и обточки Инструменты для расточки и обточки используют один и тот же хвостовик оснащенный держателем пластины и противовесом. Сборка для расточки Выберите подход держатель пластины закрепл. в хвостовике для расточки обточки используя карту выбора Расточка с МРА (часть Описания продукта"). Сборка для обточки Выберите подход держатель пластины закрепл. в хвостовике для расточки обточки использ. карту выбора Обработка по наруж. диаметру с МРА (часть Описания продукта). См. детали сборки в главе Инструкции. Построение сборки для обработки канавок Сборка для обработки канавок требует пару резцовых вставок для обработки канавок (одну Е'Наружную и одну I-Внутреннюю) один инструмент 'против бурта или против отверстия. Когда канавка не находится против стенки бурта или стенки отверстия подойдут оба типа инструмента. См. схемы выбора Инструмента для обработки канавок с МРА. 505 Чистовые расточные головки Axiabore Расточные инструменты Seco Примечание На страницах описания изделий указано какие инструменты пригодны для каких головок Цельные с инструменты (хвостовик 4 мм) для самых малых диаметров (03 62 мм) угол в плане 98. Требуют проставочных втулок для установки в головки Nanobore и Axia(libra)bore Иимеют скошенную заднюю часть для ориентировки режущей кромки по ISO. Расточные штанги с СМП (хвост диам. 612 или 16 мм) для диам. от 6 до 13 мм стальные под короткие инструменты и твердосплавные под длинные. Для пластин WB..0301.. или СС..0602.. и угла в плане 90. Непосредственная установка в головки. Запирающая плоскость ориентирует режущую кромку по ISO. Модульные расточные штанги состоят из хвостовика и 'резцовой вставки для диам. от 13 до 63 мм. Хвостовики (диам. 12 или 16 мм) стальные для коротких инструменты и твердосплавные для длинных а также и легкие алюминиевые для самых больших диаметров. Непосредственная установка в головки. Шесть резцовых вставок СС..0602.. с углом в плане 90 совместимы со всеми хвостовиками для получения широкого диапазона диаметров применяемых расточек на одном хвостовике. Многоцелевой адаптер (МРА) МРА для расточки и наружной обточки равно как для торцевой обработки канавок головкой Axiabore Plus. МРА и инструмент имеют рифленые плоскости сопряжения для прецизионной ориентации и позиционирования с шагом 2.5 мм по диаметру. Направляющее сопло для подачи СОЖ включено в комплект поставки. Выберите компоненты для сборки инструментов типа МРА по картам подбора инструментов МРА. См. информацию по сборке в главе Инструкции.
