19 Каталог TAEGUTEC 2016 Сборный и монолитный вращающийся инструмент Стр.C16

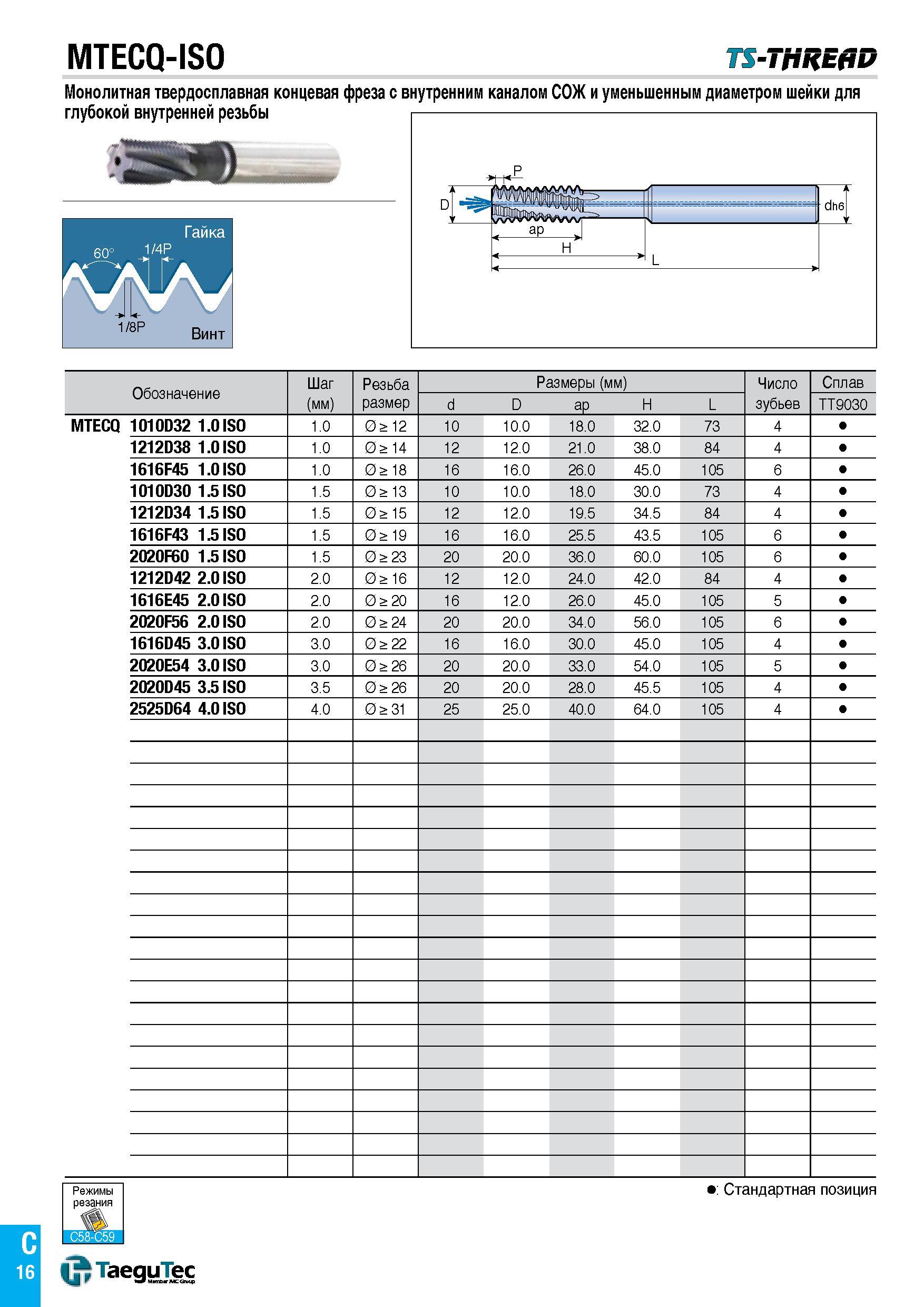

Каталог TAEGUTEC 2016 Вращающийся инструмент Стр. C16 0019 RUS Lab2u MTECQ-ISO TS-THREAD Монолитная твердосплавная концевая фреза с внутренним каналом СОЖ и уменьшенным диаметром шейки для глубокой внутренней резьбы Обозначение Шаг (мм) Резьба размер Размеры (мм) Число зубьев Сплав d D aP H L TT9030 MTECQ 1010D32 1.0 ISO 1.0 0 > 12 10 10.0 18.0 32.0 73 4 1212D38 1.0 ISO 1.0 0 > 14 12 12.0 21.0 38.0 84 4 1616F45 1.0 ISO 1.0 0 > 18 16 16.0 26.0 45.0 105 6 1010D30 1.5 ISO 1.5 0 > 13 10 10.0 18.0 30.0 73 4 1212D34 1.5 ISO 1.5 0 > 15 12 12.0 19.5 34.5 84 4 1616F43 1.5 ISO 1.5 0 > 19 16 16.0 25.5 43.5 105 6 2020F60 1.5 ISO 1.5 0 > 23 20 20.0 36.0 60.0 105 6 1212D42 2.0 ISO 2.0 0 > 16 12 12.0 24.0 42.0 84 4 1616E45 2.0 ISO 2.0 0 > 20 16 12.0 26.0 45.0 105 5 2020F56 2.0 ISO 2.0 0 > 24 20 20.0 34.0 56.0 105 6 1616D45 3.0 ISO 3.0 0 > 22 16 16.0 30.0 45.0 105 4 2020E54 3.0 ISO 3.0 0 > 26 20 20.0 33.0 54.0 105 5 2020D45 3.5 ISO 3.5 0 > 26 20 20.0 28.0 45.5 105 4 2525D64 4.0 ISO 4.0 0 > 31 25 25.0 40.0 64.0 105 4 Стандартная позиция TaeguTec C 16
