Механические рычажные индикаторы Tesa служат для определения отклонений формы и положения радиального и торцевого биения Технические характеристи

Механические рычажные индикаторы Tesa служат для определения отклонений формы и положения радиального и торцевого биения Технические характеристи

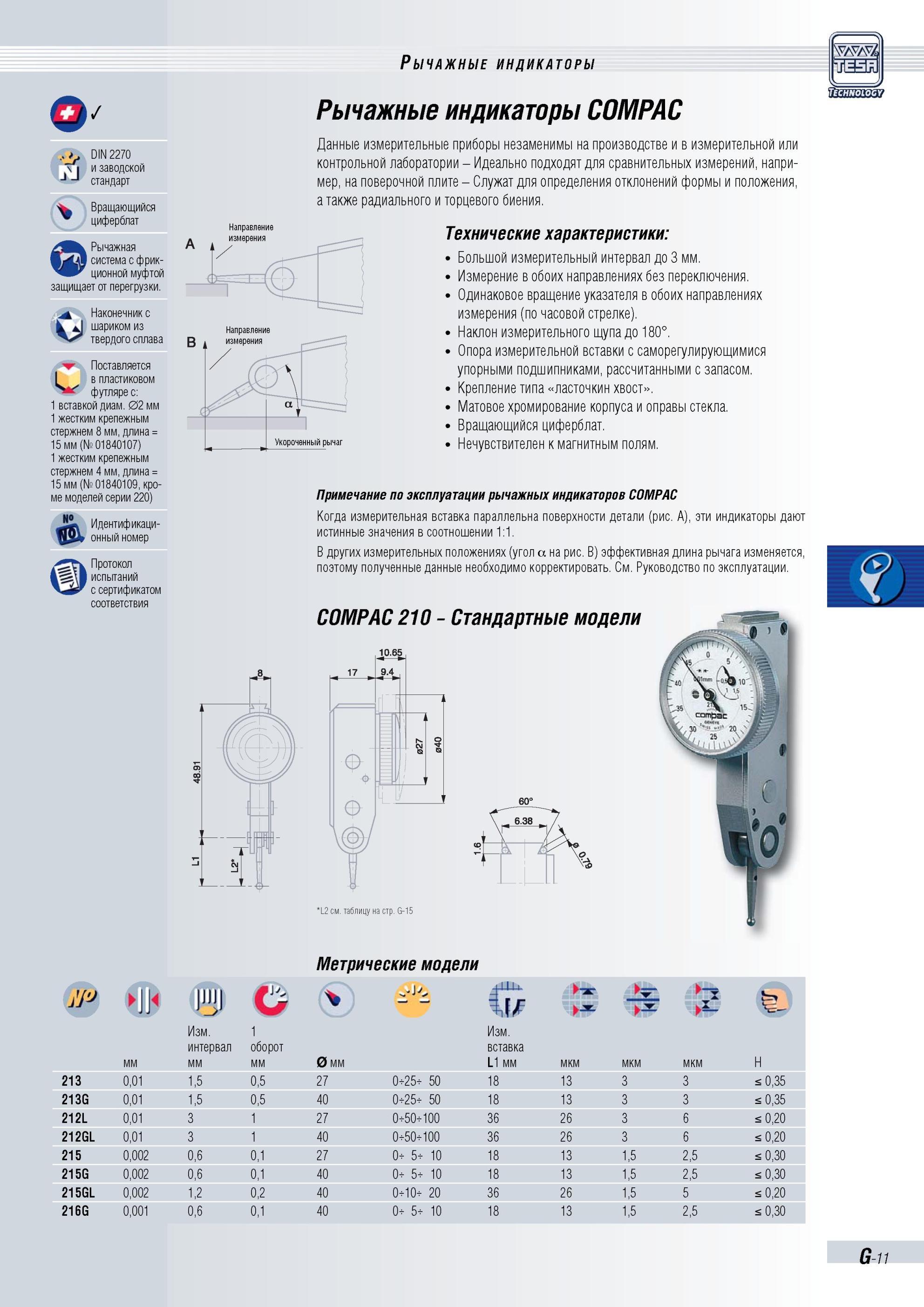

Механические рычажные индикаторы Tesa служат для определения отклонений формы и положения радиального и торцевого биения Технические характеристики DIN 2270 ч и заводской J J стандарт Вращающийся циферблат Рычажная Д система с фрикционной муфтой защищает от перегрузки. 41 С Наконечник с шариком из твердого сплава Поставляется в пластиковом футляре с: 1 вставкой диам. 02 мм 1 жестким крепежным стержнем 8 мм, длина = 15 мм (№ 01840107) 1 жестким крепежным стержнем 4 мм, длина = 15 мм (№ 01840109, кроме моделей серии 220) Идентиф икаци-онный номер соответствия Направление измерения Направление Рычажные индикаторы Рычажные индикаторы COMPAC Данные измерительные приборы незаменимы на производстве и в измерительной или контрольной лаборатории - Идеально подходят для сравнительных измерений, например, на поверочной плите - Служат для определения отклонений формы и положения, а также радиального и торцевого биения. Технические характеристики: Большой измерительный интервал до 3 мм. Измерение в обоих направлениях без переключения. Одинаковое вращение указателя в обоих направлениях измерения (по часовой стрелке). Наклон измерительного щупа до 180°. Опора измерительной вставки с саморегулирующимися упорными подшипниками, рассчитанными с запасом. Крепление типа ласточкин хвост. Матовое хромирование корпуса и оправы стекла. Вращающийся циферблат. Нечувствителен к магнитным полям. Примечание по эксплуатации рычажных индикаторов COMPAC Когда измерительная вставка параллельна поверхности детали (рис. А), эти индикаторы дают истинные значения в соотношении 1:1. В других измерительных положениях (угол а на рис. В) эффективная длина рычага изменяется, поэтому полученные данные необходимо корректировать. См. Руководство по эксплуатации. COMPAC 210 - Стандартные модели О L2 см. таблицу на стр. G-15 Метрические модели >-Х Изм. Изм. интервал оборот вставка мм 0 мм L1 мм мкм мкм мкм Н 213 0,01 1,5 0,5 27 025+ 50 18 13 3 3 < 0,35 213G 0,01 1,5 0,5 40 025+ 50 18 13 3 3 < 0,35 212L 0,01 3 1 27 0 -50+100 36 26 3 6 0 ,2 0, < 212GL 0,01 3 1 40 0 -50+100 36 26 3 6 < 0,20 215 0,002 0,6 0,1 27 0 5+ 10 18 13 1,5 2,5 < 0,30 215G 0,002 0,6 0,1 40 0 5+ 10 18 13 1,5 2,5 < 0,30 215GL 0,002 1,2 0,2 40 0 -10+ 20 36 26 1,5 5 < 0,20 216G 0,001 0,6 0,1 40 0 5+ 10 18 13 1,5 2,5 < 0,30 G-11
