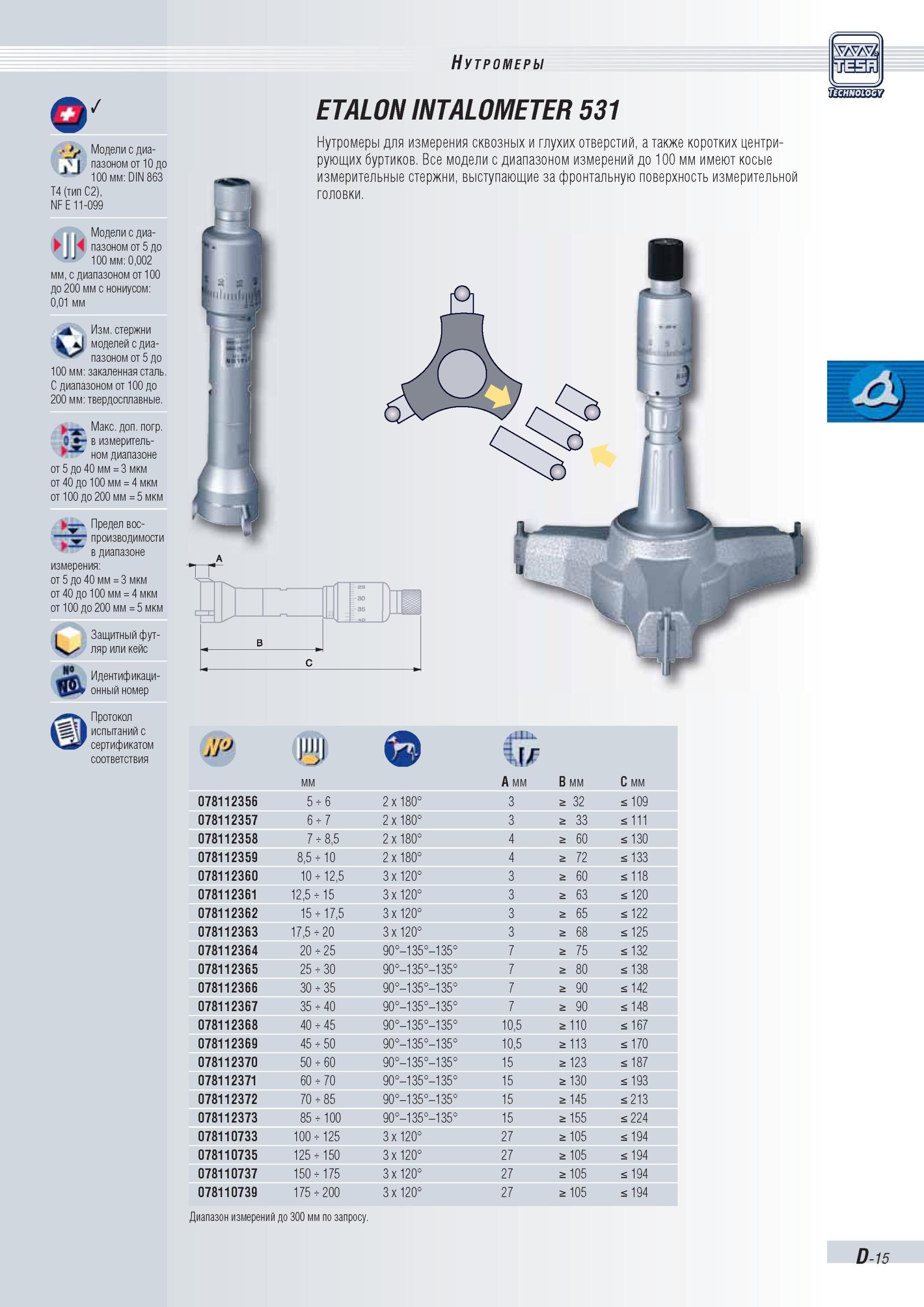

Микрометрический нутромер Tesa ETALON INTALOMETER 531 для измерения сквозных и глухих отверстий коротких центрирующих буртиков Модели с диа-пазон104 Каталог TESA 2010 Контрольно-измерительные приборы Стр.D-15 |
|||||
Микрометрический нутромер Tesa ETALON INTALOMETER 531 для измерения сквозных и глухих отверстий коротких центрирующих буртиков Модели с диа-пазон Микрометрический нутромер Tesa ETALON INTALOMETER 531 для измерения сквозных и глухих отверстий коротких центрирующих буртиков Модели с диа-пазономотЮдо 100 мм: DIN 863 T4 (тип C2), NF E 11-099 1,-Л Модели с диа-> пазоном от 5 до JJ 100 мм: 0,002 мм, с диапазоном от 100 до 200 мм с нониусом: 0,01 мм Изм. стержни к моделей с диапазоном от 5 до 100 мм: закаленная сталь. С диапазоном от 100 до 200 мм: твердосплавные. Макс. доп. погр. 0 - в измеритель ном диапазоне от 5 до 40 мм = 3 мкм от 40 до 100 мм = 4 мкм от 100 до 200 мм = 5 мкм Предел вос-производимости J1 в диапазоне измерения: от 5 до 40 мм = 3 мкм от 40 до 100 мм = 4 мкм от 100 до 200 мм = 5 мкм IЗащитный фут- ляр или кейс Идентиф икаци-f онный номер Протокол испытаний с сертификатом соответствия Нутромеры ETALONINTALOMETER 531 Нутромеры для измерения сквозных и глухих отверстий, а также коротких центрирующих буртиков. Все модели с диапазоном измерений до 100 мм имеют косые измерительные стержни, выступающие за фронтальную поверхность измерительной головки. j’P fill, мм A мм B мм C мм 078112356 5 6 2 x 180° 3 > 32 < 109 078112357 6 7 2 x 180° 3 > 33 < 111 078112358 7 8,5 2 x 180° 4 > 60 < 130 078112359 8,5 10 2 x 180° 4 > 72 < 133 078112360 10 12,5 3 x 120° 3 > 60 < 118 078112361 12,5 15 3 x 120° 3 > 63 < 120 078112362 15 17,5 3 x 120° 3 > 65 < 122 078112363 17,5 20 3 x 120° 3 > 68 < 125 078112364 20 25 90°-135°-135° 7 > 75 < 132 078112365 25 30 90°-135°-135° 7 > 80 < 138 078112366 30 35 90°-135°-135° 7 > 90 < 142 078112367 35 40 90°-135°-135° 7 > 90 < 148 078112368 40 45 90°-135°-135° 10,5 > 110 < 167 078112369 45 50 90°-135°-135° 10,5 > 113 < 170 078112370 50 60 90°-135°-135° 15 > 123 < 187 078112371 60 70 90°-135°-135° 15 > 130 < 193 078112372 70 85 90°-135°-135° 15 > 145 < 213 078112373 85 100 90°-135°-135° 15 > 155 < 224 078110733 100 125 3 x 120° 27 > 105 < 194 078110735 125 150 3 x 120° 27 > 105 < 194 078110737 150 175 3 x 120° 27 > 105 < 194 078110739 175 200 3 x 120° 27 > 105 < 194 Диапазон измерений до 300 мм по запросу. D-15 |
|||||
