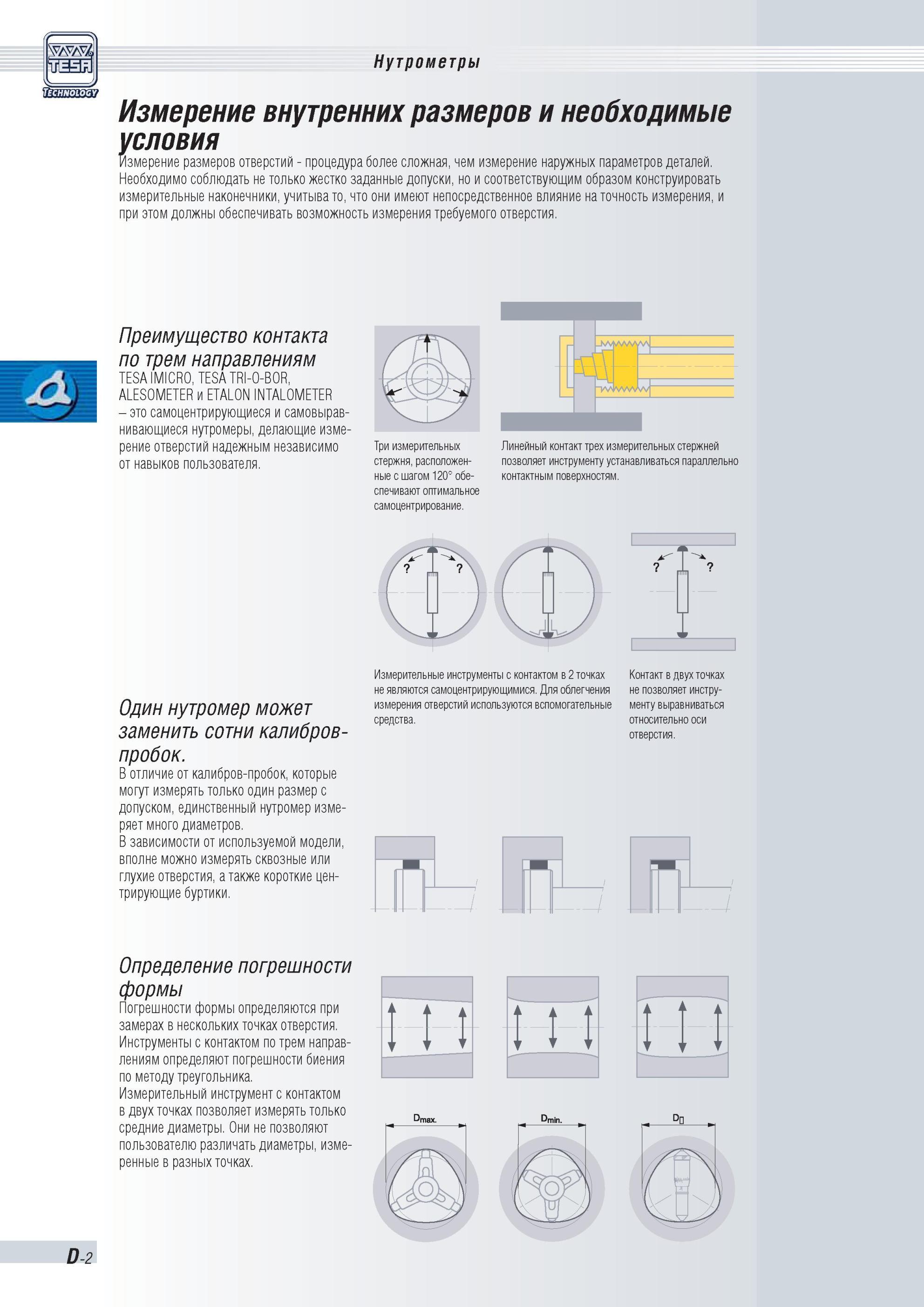

Нутрометры Измерение внутренних размеров и необходимые условия Измерение размеров отверстий процедура более сложная, чем измерение наружных параметров деталей. Необходимо соблюдать не только жестко заданные допуски, но и соответствующим образом конструировать измерительные наконечники, учитыва то, что они имеют непосредственное влияние на точность измерения, и при этом должны обеспечивать возможность измерения требуемого отверстия. j(X Преимущество контакта по трем направлениям TESA IMICRO, TESA TRI-O-BOR, ALESOMETER и ETALON INTALOMETER это самоцентрирующиеся и самовырав-нивающиеся нутромеры, делающие измерение отверстий надежным независимо от навыков пользователя. Три измерительных стержня, расположенные с шагом 120° обеспечивают оптимальное самоцентрирование. JW >/VWN -L М- “W VWw Линейный контакт трех измерительных стержней позволяет инструменту устанавливаться параллельно контактным поверхностям. Один нутромер может заменить сотни калибров-пробок. В отличие от калибров-пробок, которые могут измерять только один размер с допуском, единственный нутромер измеряет много диаметров. В зависимости от используемой модели, вполне можно измерять сквозные или глухие отверстия, а также короткие центрирующие буртики. Измерительные инструменты с контактом в 2 точках не являются самоцентрирующимися. Для облегчения измерения отверстий используются вспомогательные средства. Контакт в двух точках не позволяет инструменту выравниваться относительно оси отверстия. Определение погрешности формы Погрешности формы определяются при замерах в нескольких точках отверстия. Инструменты с контактом по трем направлениям определяют погрешности биения по методу треугольника. Измерительный инструмент с контактом в двух точках позволяет измерять только средние диаметры. Они не позволяют пользователю различать диаметры, измеренные в разных точках. n n A U , и и i D-2
