Сверла Митсубиси по металлу Японский осевой режущий инструмент для сверления отверстий DRILLING

Сверла Митсубиси по металлу Японский осевой режущий инструмент для сверления отверстий DRILLING

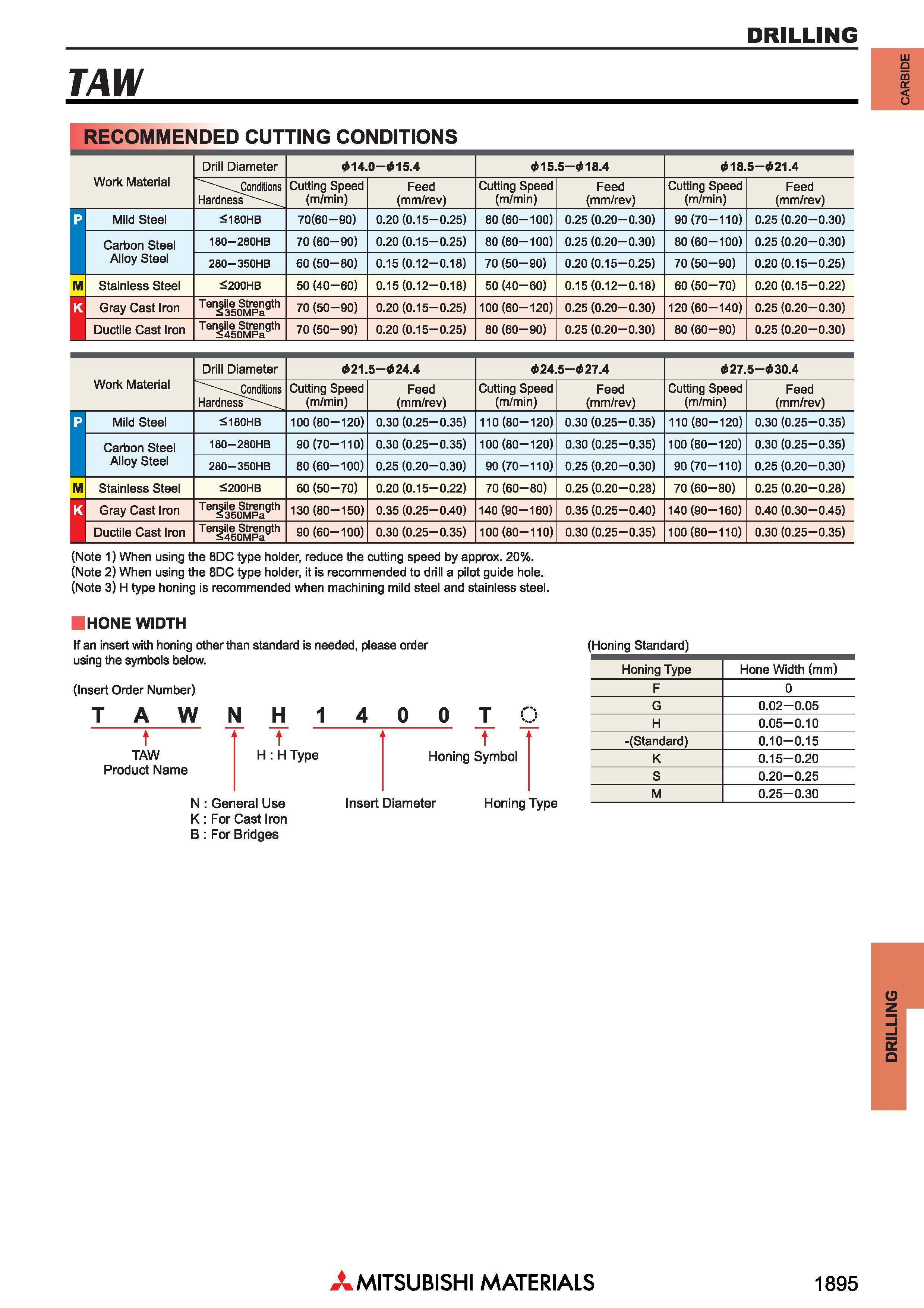

Сверла Митсубиси по металлу Японский осевой режущий инструмент для сверления отверстий DRILLING _ TAW LU g CQ OH 5 Рекомендуемые режимы резания при обработке на станке RECOMMENDED CUTTING CONDITIONS Обрабатываемые материалы Work Material Drill Diameter 14.0-015.4 015.5-018.4 018.5-021.4 - Conditions Hardness Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) E Mild Steel <180HB 70(60-90) 0.20(0.15-0.25) 80(60-100) 0.25 (0.20-0.30) 90(70-110) 0.25 (0.20-0.30) Carbon Steel 180 280HB 70 (60-90) 0.20 (0.15-0.25) 80(60-100) 0.25 (0.20-0.30) 80(60-100) 0.25 (0.20-0.30) Alloy Steel 280 350HB 60 (50-80) 0.15(0.12-0.18) 70 (50-90) 0.20 (0.15-0.25) 70 (50-90) 0.20(0.15-0.25) M Stainless Steel <200HB 50 (40-60) 0.15(0.12-0.18) 50 (40-60) 0.15(0.12-0.18) 60 (50-70) 0.20 (0.15-0.22) K Gray Cast Iron Tensile Strength S350MPa 70 (50-90) 0.20(0.15-0.25) 100(60-120) 0.25 (0.20-0.30) 120(60-140) 0.25 (0.20-0.30) Ductile Cast Iron Tensile Strength <450MPa 70 (50-90) 0.20 (0.15-0.25) 80 (60-90) 0.25 (0.20-0.30) 80 (60-90) 0.25 (0.20-0.30) Обрабатываемые материалы Work Material Drill Diameter 021.5-024.4 024.5-027.4 027.5-030.4 - Conditions Hardness Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) Скорость резания (м/мин) Cutting Speed (m/min) Подача (мм/оборот) Feed (mm/rev) D Mild Steel 55180HB 100(80-120) 0.30 (0.25-0.35) 110(80-120) 0.30 (0.25-0.35) 110(80-120) 0.30 (0.25-0.35) Carbon Steel 180 280HB 90 (70-110) 0.30 (0.25-0.35) 100 (80-120) 0.30 (0.25-0.35) 100 (80-120) 0.30 (0.25-0.35) Alloy Steel 280 350HB 80(60-100) 0.25 (0.20-0.30) 90 (70-110) 0.25 (0.20-0.30) 90 (70-110) 0.25 (0.20-0.30) M Stainless Steel 5200HB 60 (50-70) 0.20(0.15-0.22) 70 (60-80) 0.25 (0.20-0.28) 70 (60-80) 0.25 (0.20-0.28) K Gray Cast Iron Tensile Strength <350MPa 130(80-150) 0.35 (0.25-0.40) 140(90-160) 0.35 (0.25-0.40) 140(90-160) 0.40 (0.30-0.45) Ductile Cast Iron Tensile Strength <450MPa 90(60-100) 0.30 (0.25-0.35) 100 (80-110) 0.30 (0.25-0.35) 100 (80-110) 0.30 (0.25-0.35) (Note 1) When using the 8DC type holder, reduce the cutting speed by approx. 20%. (Note 2) When using the 8DC type holder, It Is recommended to drill a pilot guide hole. (Note 3) H type honing is recommended when machining mild steel and stainless steel. I HONE WIDTH If an insert with honing other than standard is needed, please order using the symbols below. (Insert Order Number) TAW N H 1 4 0 0 t t t TAW H:H Type Honing Symbol Product Name N General Use K: For Cast Iron B: For Bridges Insert Diameter Honing Type Honing Standard) Honing Type Hone Width (mm) F 0 G 0.02-0.05 H 0.05-0.10 -(Standard) 0.10-0.15 K 0.15-0.20 S 0.20-0.25 M 0.25-0.30 Mitsubishi Materials 1895 DRILLING
