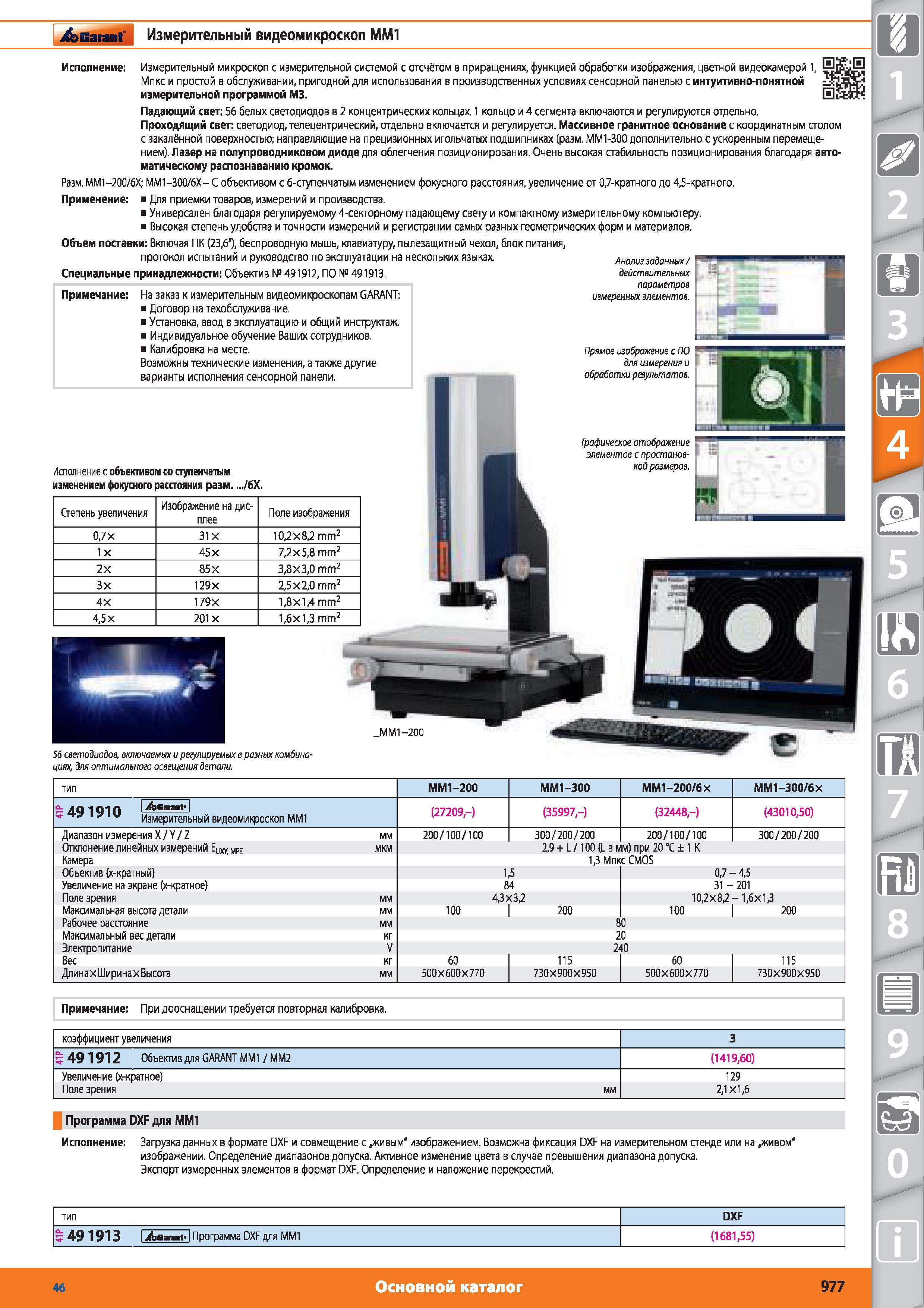

Измерительный микроскоп Garant ММ1 с измерительной системой с отсчётом в приращениях функцией обработки изображения цветной видеокамерой 1 Мпкс и простой в обслуживании пригодной для использования в производственных условиях сенсорной панелью с интуитивно-понятной измерительной программой М3. Hl Падающий свет 56 белых светодиодов в 2 концентрических кольцах. 1 кольцо и 4 сегмента включаются и регулируются отдельно. Проходящий свет светодиод телецентрический отдельно включается и регулируется. Массивное гранитное основание с координатным столом с закалённой поверхностью; направляющие на прецизионных игольчатых подшипниках (разм. ММ1-300 дополнительно с ускоренным перемещением). Лазер на полупроводниковом диоде для облегчения позиционирования. Очень высокая стабильность позиционирования благодаря автоматическому распознаванию кромок. Размер ММ1-200 6Х; ММ 1 300 6Х С объективом с б-ступенчатым изменением фокусного расстояния увеличение от 07-кратного до 45-кратного. Применение Для приемки товаров измерений и производства. Универсален благодаря регулируемому 4-секторному падающему свету и компактному измерительному компьютеру. Высокая степень удобства и точности измерений и регистрации самых разных геометрических форм и материалов. Объем поставки Включая ПК (236") беспроводную мышь клавиатуру пылезащитный чехол блок питания протокол испытаний и руководство по эксплуатации на нескольких языках. Специальные принадлежности Объектив 491912 ПО 491913. Примечание На заказ к измерительным видеомикроскопам Garant Договор на техобслуживание. Установка авод в эксплуатацию и общий инструктаж. Индивидуальное обучение Ваших сотрудников. Калибровка на месте. Возможны технические изменения а также другие варианты исполнения сенсорной панели. Анализ заданных действительных параметров с объективом со ступенчатым изменением фокусного расстояния разм. бХ. Степень увеличения Изображение на дисплее Поле изображения 07 х 31 х 102x82 mm2 IX 45 х 72x58 mm2 2х 85 X 38x30 mm2 ЗХ 129Х 25 х 20 mm2 4х 179х 18x14 mm2 45 X 201 х 16x13 mm2 56 светодиодов включаемых и регулируемых в разных комбинациях для оптимального освещения детали. ММ1-200 ММ1-200 ММ1-300 ММ1 -200 6 х ММ1-300 6Х 5 491910 Измерительный видеомикроскоп ММ1 (27209-) (35997-) (32448-) (4301050) Диапазон измерения X Y Z Отклонение линейных измерений Еид МРЕ Камера Объектив (х-кратный) Увеличение на экране (х-кратное) Поле зрения Максимальная высота детали Рабочее расстояние Максимальный вес детали Электропитание Вес Длина х Ширина х Высота мм мкм мм кг V кг мм 200 100 100 300 200 200 200 100 100 29 + L 100 (L в мм) при 20 С 1 К 13 Мпкс CMOS 300 200 200 100 15 84 43 X 32 200 07-45 31 201 102X82-16X13 100 200 80 20 240 60 500X600X770 115 730X 900X 950 60 500X 600X 770 115 730X 900 X 950 Примечание При дооснащении требуется повторная калибровка. коэффициент увеличения 49 1912 Объектив для Garant ММ1 ММ2 (141960) Увеличение (х-кратное) Поле зрения 129 21 х 16 Программа DXF для ММ1 Загрузка данных в формате DXF и совмещение с живым изображением. Возможна фиксация DXF на измерительном стенде или на шкивом изображении. Определение диапазонов допуска. Активное изменение цвета в случае превышения диапазона допуска. Экспорт измеренных элементов в формат DXF. Определение и наложение перекрестий. DXF 5 49 1913 Acnt Программа DXF для MM1 (168155) 46 Основной каталог 977 Измерительный видеомикроскоп
