Мобильный профилометр от Hoffmann Group для прецизионного и нормированного измерения шероховатости и регистрации результатов контактным методом Благод

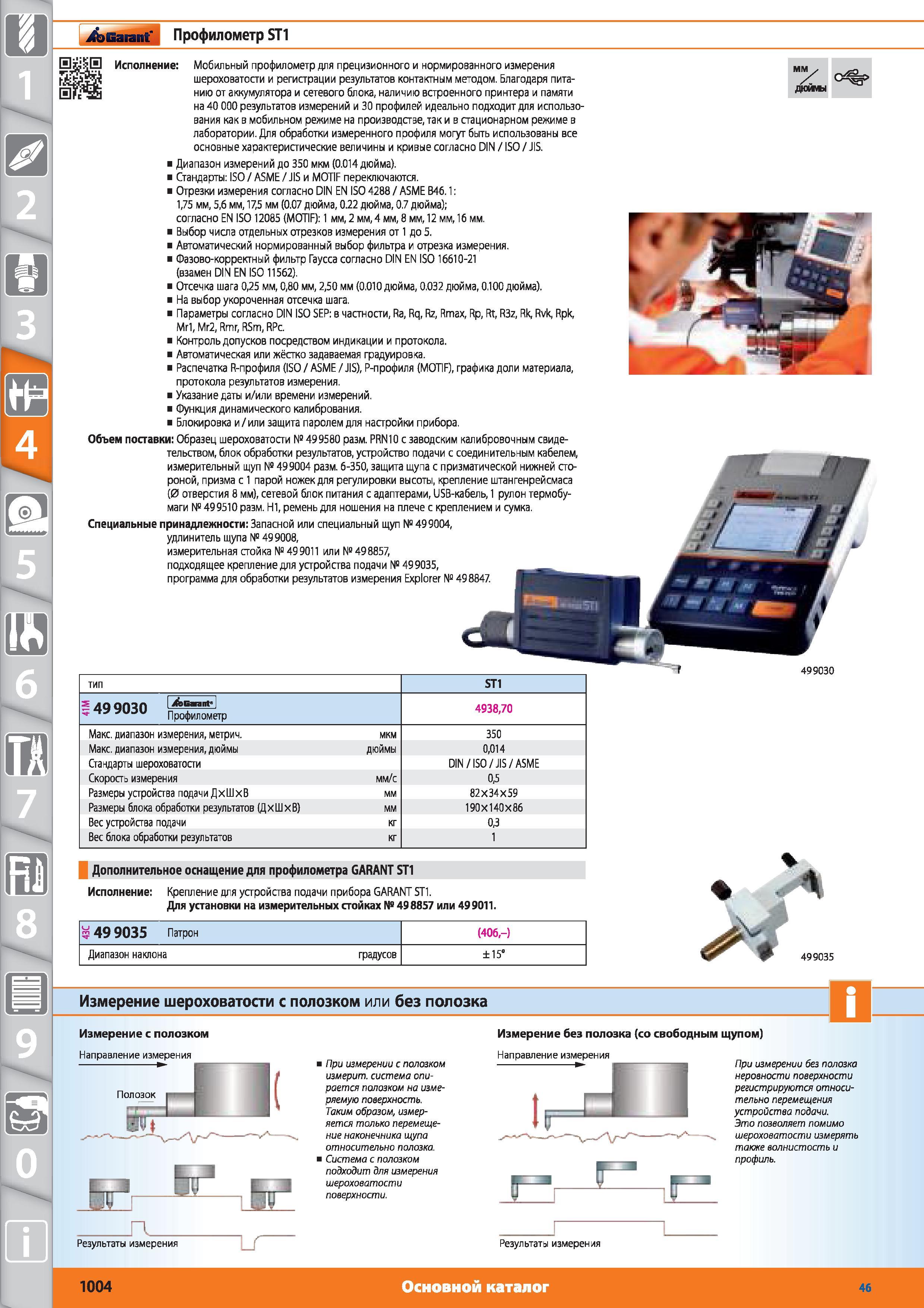

Мобильный профилометр от Hoffmann Group для прецизионного и нормированного измерения шероховатости и регистрации результатов контактным методом. Благодаря питанию от аккумулятора и сетевого блока наличию встроенного принтера и памяти на 40 ООО результатов измерений и 30 профилей идеально подходит для использования как в мобильном режиме на производстве так и в стационарном режиме в лаборатории. Для обработки измеренного профиля могут быть использованы все основные характеристические величины и кривые согласно DIN ISO JIS. Диапазон измерений до 350 мкм (0.014 дюйма). Стандарты ISO ASME JIS и MOTIF переключаются. Отрезки измерения согласно DIN EN ISO 4288 ASME B46.1 175 мм 56 мм 175 мм (0.07 дюйма 0.22 дюйма 0.7 дюйма); согласно EN IS012085 (MOTIF) 1 мм 2 мм 4 мм 8 мм 12 мм 16 мм. Выбор числа отдельных отрезков измерения от 1 до 5. Автоматический нормированный выбор фильтра и отрезка измерения. Фазово-корректный фильтр Гаусса согласно DIN EN ISO 16610-21 (взамен DIN EN IS011562). Отсечка шага 025 мм 080 мм 250 мм (0.010 дюйма 0.032 дюйма 0100 дюйма). На выбор укороченная отсечка шага. Параметры согласно DIN ISO SEP в частности Ra Rq Rz Rmax Rp Rt R3z Rk Rvk Rpk Mrl Mr2 Rmr RSm RPc. Контроль допусков посредством индикации и протокола. Автоматическая или жёстко задаваемая градуировка. Распечатка R-профиля (ISO ASME JIS) P-профиля (MOTIF) графика доли материала протокола результатов измерения. Указание даты и или времени измерений. Функция динамического калибрования. Блокировка и или защита паролем для настройки прибора. Объем поставки Образец шероховатости 499580 разм. PRN10 с заводским калибровочным свидетельством блок обработки результатов устройство подачи с соединительным кабелем измерительный щуп 499004 разм. 6-350 защита щупа с призматической нижней стороной призма с 1 парой ножек для регулировки высоты крепление штангенрейсмаса (0 отверстия 8 мм) сетевой блок питания с адаптерами USB-кабель 1 рулон термобумаги 499510 разм. Н1 ремень для ношения на плече с креплением и сумка. Специальные принадлежности Запасной или специальный щуп 499004 удлинитель щупа 499008 измерительная стойка 499011 или 498857 подходящее крепление для устройства подачи 499035 программа для обработки результатов измерения Explorer Na 498847. мм доты ТИП ST1 Ав Профилометр 493870 Макс. диапазон измерения метрич. мкм 350 Макс. диапазон измерения дюймы дюймы 0014 Стандарты шероховатости DIN ISO JIS ASME Скорость измерения мм с 05 Размеры устройства подачи ДхШхВ мм 82x34x59 Размеры блока обработки результатов (ДхШхВ) мм 190X140 X 86 Вес устройства подачи кг 03 Вес блока обработки результатов кг 1 Дополнительное оснащение для профилометра Garant ST1 Крепление для устройства подачи прибора Garant ST1. Для установки на измерительных стойках 498857 или 499011. 9 49 9035 Патрон (406-) Диапазон наклона градусов 15 499035 Измерение шероховатости с полозком или без полозка Измерение с полозком Направление измерения hd о При измерении с полозком измерит система опирается полозком на измеряемую поверхность. Таким образом измеряется только перемещение наконечника щупа относительно полозка. Система с полозком подходит для измерения шероховатости поверхности. Измерение без полозка (со свободным щупом) Направление измерения При измерении без полозка неровности поверхности регистрируются относительно перемещения устройства подачи. Это позволяет помимо шероховатости измерять также волнистость и профиль. Результаты измерения Результаты измерения 1004 Основной каталог 46
