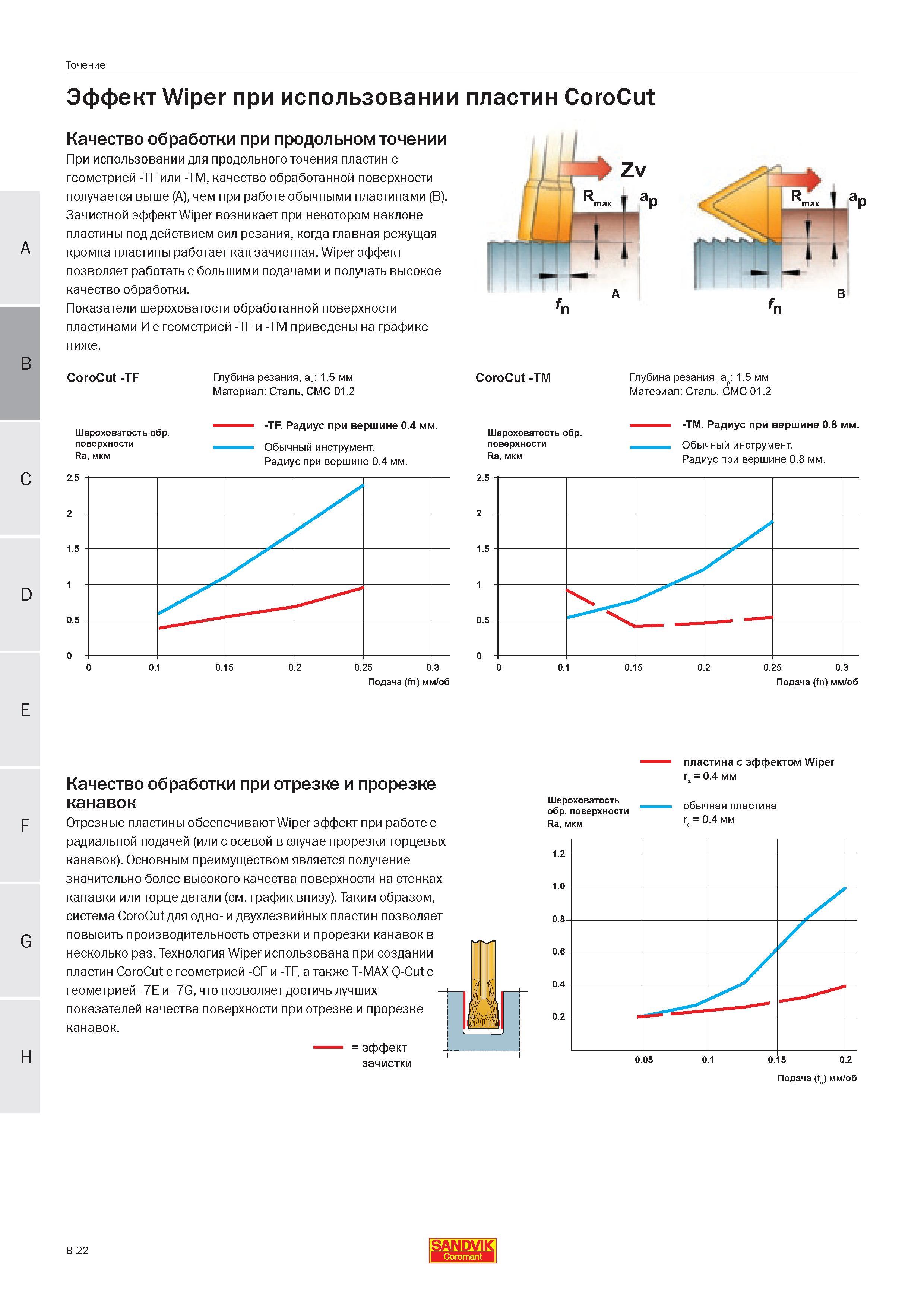

Эффект Wiper при использовании пластин Sandvik CoroCut Качество обработки при продольном точении При использовании для продольного точения пластин с геометрией -TF или -TM качество обработанной поверхности получается выше (A) чем при работе обычными пластинами (B). Зачистной эффект Wiper возникает при некотором наклоне пластины под действием сил резания когда главная режущая кромка пластины работает как зачистная. Wiper эффект позволяет работать с большими подачами и получать высокое качество обработки. Показатели шероховатости обработанной поверхности пластинами И с геометрией -TF и -ТМ приведены на графике ниже. CoroCut -TF Глубина резания ap 1.5 мм Материал Сталь CMC 01.2 Zv Rmax ap ння Т ТТ CoroCut -TM Глубина резания ap 1.5 мм Материал Сталь CMC 01.2 Шероховатость обр. поверхности Ra мкм -TF. Радиус при вершине 0.4 мм. Обычный инструмент. Радиус при вершине 0.4 мм. Шероховатость обр. поверхности Ra мкм -TM. Радиус при вершине 0.8 мм. Обычный инструмент. Радиус при вершине 0.8 мм. Подача (fn) мм/об Подача (fn) мм/об Качество обработки при отрезке и прорезке канавок Отрезные пластины обеспечивают Wiper эффект при работе с радиальной подачей (или с осевой в случае прорезки торцевых канавок). Основным преимуществом является получение значительно более высокого качества поверхности на стенках канавки или торце детали (см. график внизу). Таким образом система CoroCut для одно- и двухлезвийных пластин позволяет повысить производительность отрезки и прорезки канавок в несколько раз. Технология Wiper использована при создании пластин CoroCut с геометрией -CF и -TF а также Т-МАХ Q-Cut с геометрией -7Е и -7G что позволяет достичь лучших показателей качества поверхности при отрезке и прорезке канавок. эффект зачистки Шероховатость обр. поверхности Ra мкм пластина с эффектом Wiper гЕ 0.4 мм/обычная пластина r 0.4 мм Подача (fn) мм/об A B 22 SANDVIK Coromant Точение
