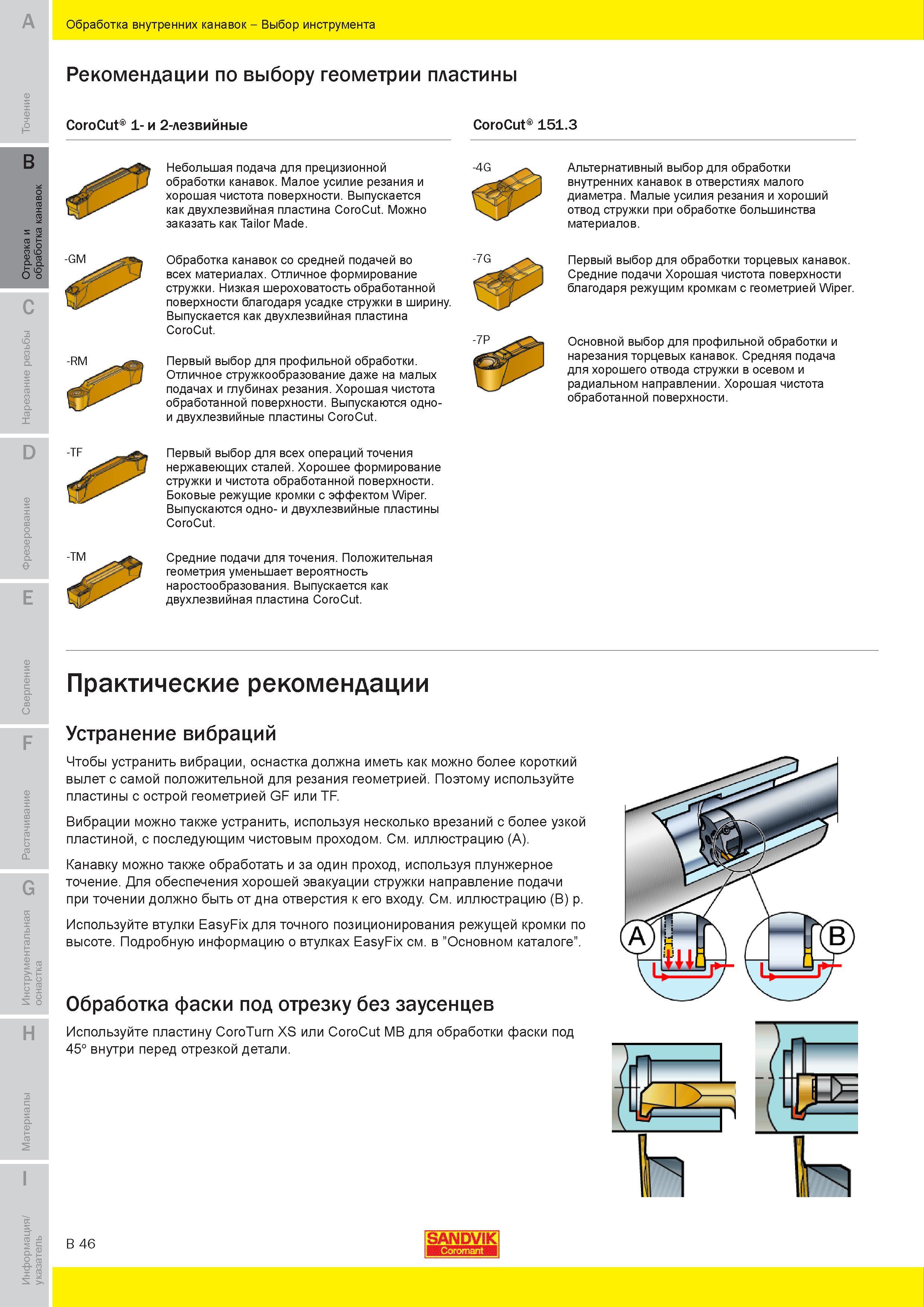

Обработка внутренних канавок Выбор инструмента Sandvik Coromant Рекомендации по выбору геометрии пластины CoroCut 1- и 2-лезвийные CoroCut 151 3 Не

Обработка внутренних канавок Выбор инструмента Sandvik Coromant Рекомендации по выбору геометрии пластины CoroCut 1- и 2-лезвийные CoroCut 151.3 Небольшая подача для прецизионной обработки канавок. Малое усилие резания и хорошая чистота поверхности. Выпускается как двухлезвийная пластина CoroCut. Можно заказать как Tailor Made. Альтернативный выбор для обработки внутренних канавок в отверстиях малого диаметра. Малые усилия резания и хороший отвод стружки при обработке большинства материалов. -GM Обработка канавок средней подачей во всех материалах. Отличное формирование стружки. Низкая шероховатость обработанной поверхности благодаря усадке стружки в ширину. Выпускается как двухлезвийная пластина CoroCut. Первый выбор для профильной обработки. Отличное стружкообразование даже на малых подачах и глубинах резания. Хорошая чистота обработанной поверхности. Выпускаются одно-и двухлезвийные пластины CoroCut. Первый выбор для обработки торцевых канавок. Средние подачи Хорошая чистота поверхности благодаря режущим кромкам с геометрией Wiper. Основной выбор для профильной обработки и нарезания торцевых канавок. Средняя подача для хорошего отвода стружки в осевом и радиальном направлении. Хорошая чистота обработанной поверхности. -TF Первый выбор для всех операций точения нержавеющих сталей. Хорошее формирование стружки и чистота обработанной поверхности. Боковые режущие кромки с эффектом Wiper. Выпускаются одно- и двухлезвийные пластины CoroCut. -TM Средние подачи для точения. Положительная геометрия уменьшает вероятность наростообразования. Выпускается как двухлезвийная пластина CoroCut. Практические рекомендации Устранение вибраций Чтобы устранить вибрации оснастка должна иметь как можно более короткий вылет с самой положительной для резания геометрией. Поэтому используйте пластины с острой геометрией GF или TF. Вибрации можно также устранить используя несколько врезаний с более узкой пластиной с последующим чистовым проходом. См. иллюстрацию (A). Канавку можно также обработать и за один проход используя плунжерное точение. Для обеспечения хорошей эвакуации стружки направление подачи при точении должно быть от дна отверстия к его входу. См. иллюстрацию (В) р. Используйте втулки EasyFix для точного позиционирования режущей кромки по высоте. Подробную информацию о втулках EasyFix см. в Основном каталоге. Обработка фаски под отрезку без заусенцев Используйте пластину CoroTurn XS или CoroCut MB для обработки фаски под 45 внутри перед отрезкой детали. B 46 SANDVIK
