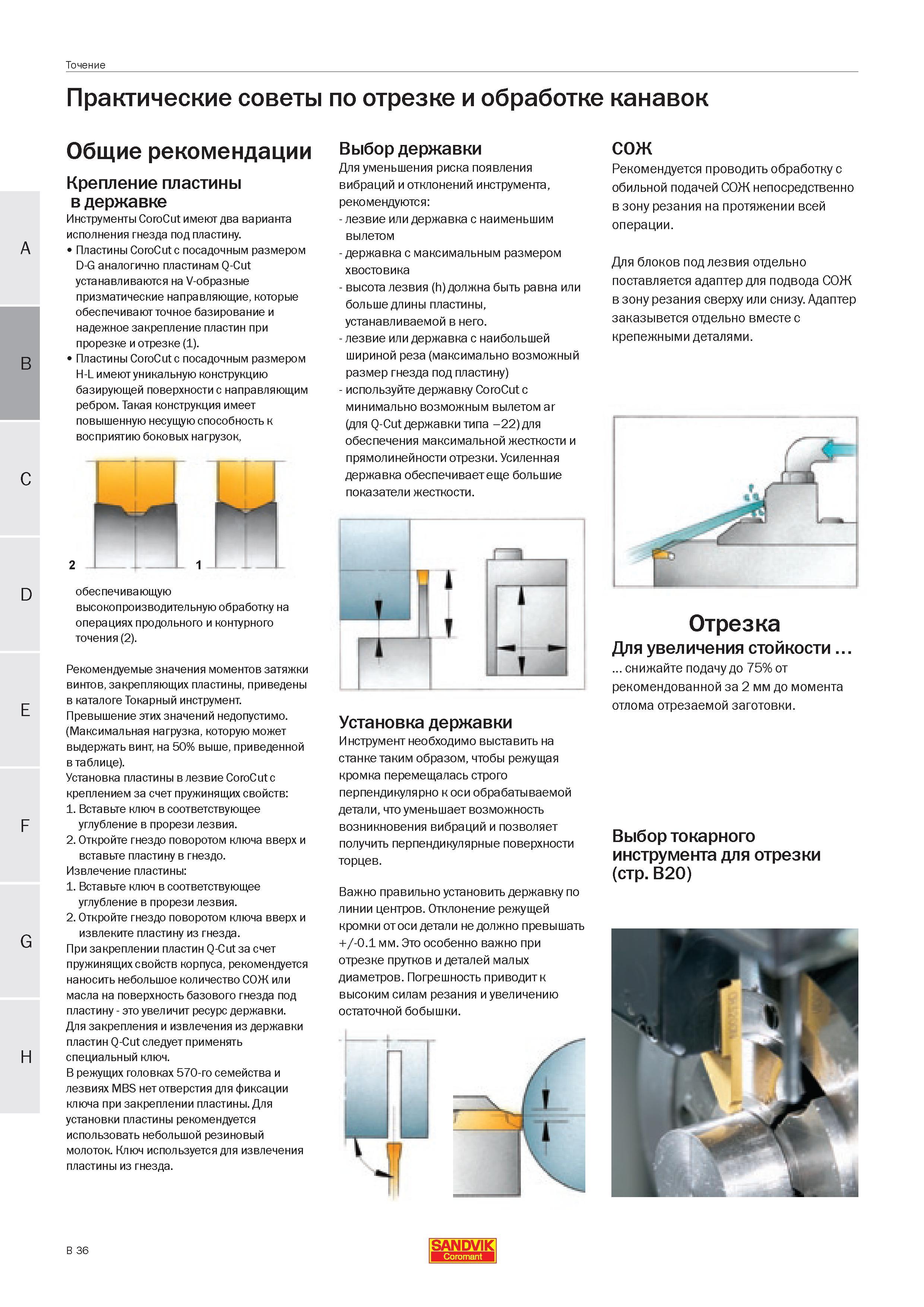

Практические советы Sandvik Coromant по отрезке и обработке канавок Общие рекомендации Крепление пластины в державке Инструменты CoroCut имеют два варианта исполнения гнезда под пластину. Пластины CoroCut с посадочным размером D-G аналогично пластинам Q-Cut устанавливаются на V-образные призматические направляющие которые обеспечивают точное базирование и надежное закрепление пластин при прорезке и отрезке (1). Пластины CoroCut с посадочным размером H-L имеют уникальную конструкцию базирующей поверхности с направляющим ребром. Такая конструкция имеет повышенную несущую способность к восприятию боковых нагрузок 2 1 обеспечивающую высокопроизводительную обработку на операциях продольного и контурного точения (2). Рекомендуемые значения моментов затяжки винтов закрепляющих пластины приведены в каталоге Токарный инструмент. Превышение этих значений недопустимо. (Максимальная нагрузка которую может выдержать винт на 50% выше приведенной в таблице). Установка пластины в лезвие CoroCut с креплением за счет пружинящих свойств 1. Вставьте ключ в соответствующее углубление в прорези лезвия. 2. Откройте гнездо поворотом ключа вверх и вставьте пластину в гнездо. Извлечение пластины 1. Вставьте ключ в соответствующее углубление в прорези лезвия. 2. Откройте гнездо поворотом ключа вверх и извлеките пластину из гнезда. При закреплении пластин Q-Cut за счет пружинящих свойств корпуса рекомендуется наносить небольшое количество СОЖ или масла на поверхность базового гнезда под пластину - это увеличит ресурс державки. Для закрепления и извлечения из державки пластин Q-Cut следует применять специальный ключ. В режущих головках 570-го семейства и лезвиях MBS нет отверстия для фиксации ключа при закреплении пластины. Для установки пластины рекомендуется использовать небольшой резиновый молоток. Ключ используется для извлечения пластины из гнезда. Выбор державки Для уменьшения риска появления вибраций и отклонений инструмента рекомендуются - лезвие или державка с наименьшим вылетом - державка с максимальным размером хвостовика - высота лезвия (h) должна быть равна или больше длины пластины устанавливаемой в него. - лезвие или державка с наибольшей шириной реза (максимально возможный размер гнезда под пластину) - используйте державку CoroCut с минимально возможным вылетом ar (для Q-Cut державки типа -22) для обеспечения максимальной жесткости и прямолинейности отрезки. Усиленная державка обеспечивает еще большие показатели жесткости. Установка державки Инструмент необходимо выставить на станке таким образом чтобы режущая кромка перемещалась строго перпендикулярно к оси обрабатываемой детали что уменьшает возможность возникновения вибраций и позволяет получить перпендикулярные поверхности торцев. Важно правильно установить державку по линии центров. Отклонение режущей кромки от оси детали не должно превышать + -0.1 мм. Это особенно важно при отрезке прутков и деталей малых диаметров. Погрешность приводит к высоким силам резания и увеличению остаточной бобышки. СОЖ Рекомендуется проводить обработку с обильной подачей СОЖ непосредственно в зону резания на протяжении всей операции. Для блоков под лезвия отдельно поставляется адаптер для подвода СОЖ в зону резания сверху или снизу. Адаптер заказывется отдельно вместе с крепежными деталями. Отрезка Для увеличения стойкости снижайте подачу до 75% от рекомендованной за 2 мм до момента отлома отрезаемой заготовки. Выбор токарного инструмента для отрезки (стр. В20) в 36 SANDVIK Coromant Точение
