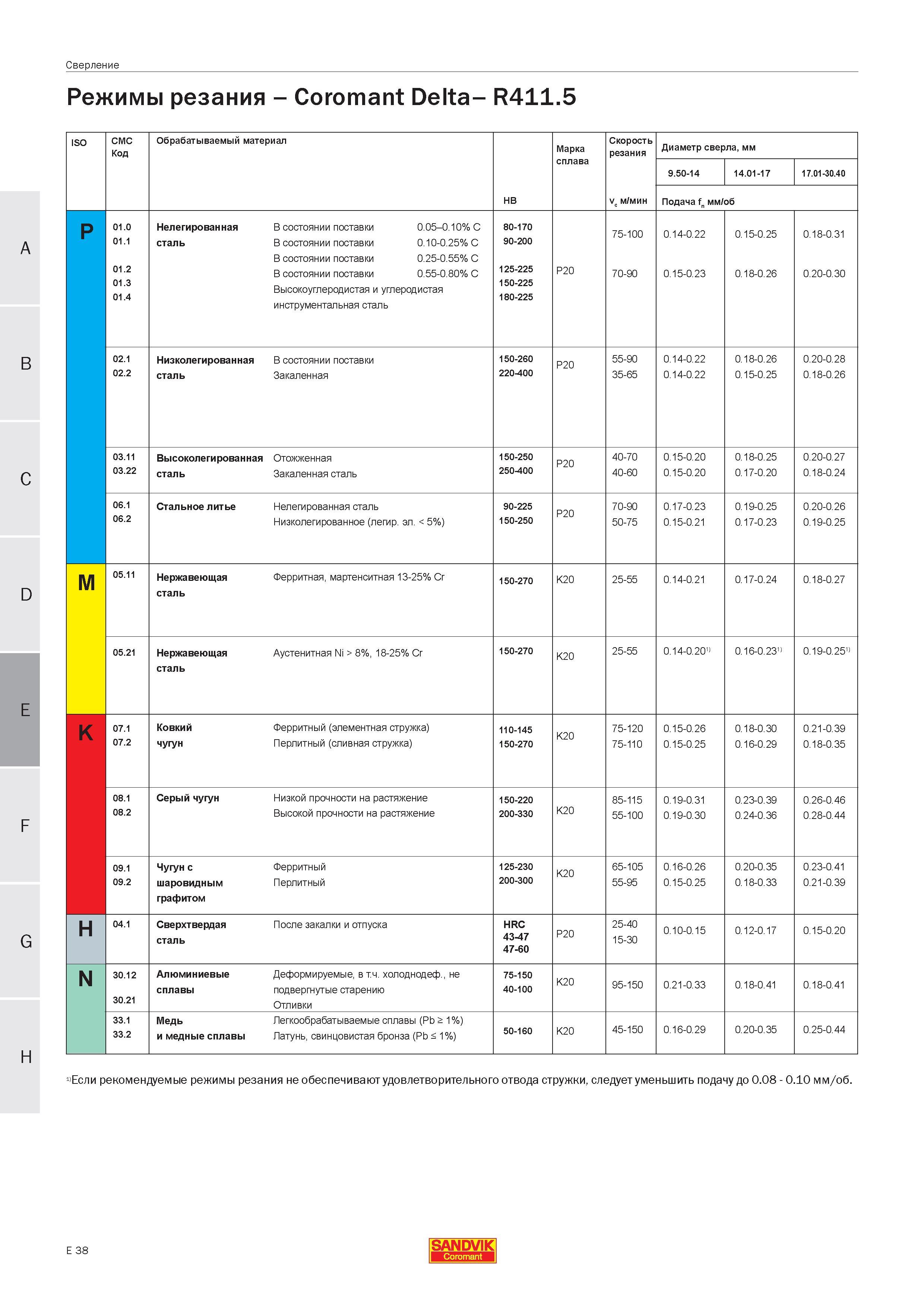

Режимы резания Sandvik Coromant Delta R411 5 ISO CMC Код Обрабатываемый материал Марка Скорость резания Диаметр сверла мм сплава 9 50-14 14 01-17

Режимы резания Sandvik Coromant Delta R411.5 ISO CMC Код Обрабатываемый материал Марка Скорость резания Диаметр сверла мм сплава 9.50-14 14.01-17 17.01-30.40 HB vc м/мин Подача fn мм/об P 01.0 01.1 Нелегированная сталь В состоянии поставки 0.05-0.10% C В состоянии поставки 0.10-0.25% C В состоянии поставки 0.25-0.55% C 80-170 90-200 75-100 0.14-0.22 0.15-0.25 0.18-0.31 01.2 01.3 01.4 В состоянии поставки 0.55-0.80% C Высокоуглеродистая и углеродистая инструментальная сталь 125-225 150-225 180-225 P20 70-90 0.15-0.23 0.18-0.26 0.20-0.30 02.1 Низколегированная В состоянии поставки 150-260 P20 55-90 0.14-0.22 0.18-0.26 0.20-0.28 02.2 сталь Закаленная 220-400 35-65 0.14-0.22 0.15-0.25 0.18-0.26 03.11 Высоколегированная Отожженная 150-250 P20 40-70 0.15-0.20 0.18-0.25 0.20-0.27 03.22 сталь Закаленная сталь 250-400 40-60 0.15-0.20 0.17-0.20 0.18-0.24 06.1 Стальное литье Нелегированная сталь 90-225 P20 70-90 0.17-0.23 0.19-0.25 0.20-0.26 06.2 Низколегированное (легир. эл. 5%) 150-250 50-75 0.15-0.21 0.17-0.23 0.19-0.25 M 05.11 Нержавеющая Ферритная мартенситная 13-25% Cr 150-270 K20 25-55 0.14-0.21 0.17-0.24 0.18-0.27 сталь 05.21 Нержавеющая сталь Аустенитная Ni 8% 18-25% Cr 150-270 K20 25-55 0.14-0.20'i 0.16-0.2311 0.19-0.2511 K 07.1 Ковкий Ферритный (элементная стружка) 110-145 K20 75-120 0.15-0.26 0.18-0.30 0.21-0.39 07.2 чугун Перлитный (сливная стружка) 150-270 75-110 0.15-0.25 0.16-0.29 0.18-0.35 08.1 Серый чугун Низкой прочности на растяжение 150-220 85-115 0.19-0.31 0.23-0.39 0.26-0.46 08.2 Высокой прочности на растяжение 200-330 K20 55-100 0.19-0.30 0.24-0.36 0.28-0.44 09.1 Чугун с Ферритный 125-230 K20 65-105 0.16-0.26 0.20-0.35 0.23-0.41 09.2 шаровидным графитом Перлитный 200-300 55-95 0.15-0.25 0.18-0.33 0.21-0.39 H 04.1 Сверхтвердая сталь После закалки и отпуска HRC 43-47 47-60 P20 25-40 15-30 0.10-0.15 0.12-0.17 0.15-0.20 N 30.12 30.21 Алюминиевые сплавы Деформируемые в тч. холоднодеф. не подвергнутые старению Отливки 75-150 40-100 K20 95-150 0.21-0.33 0.18-0.41 0.18-0.41 33.1 33.2 Медь и медные сплавы Легкообрабатываемые сплавы (Pb 1%) Латунь свинцовистая бронза (Pb 1%) 50-160 K20 45-150 0.16-0.29 0.20-0.35 0.25-0.44 Если рекомендуемые режимы резания не обеспечивают удовлетворительного отвода стружки следует уменьшить подачу до 0.08 - 0.10 мм/об. E 38 SANDVIK Сверление
