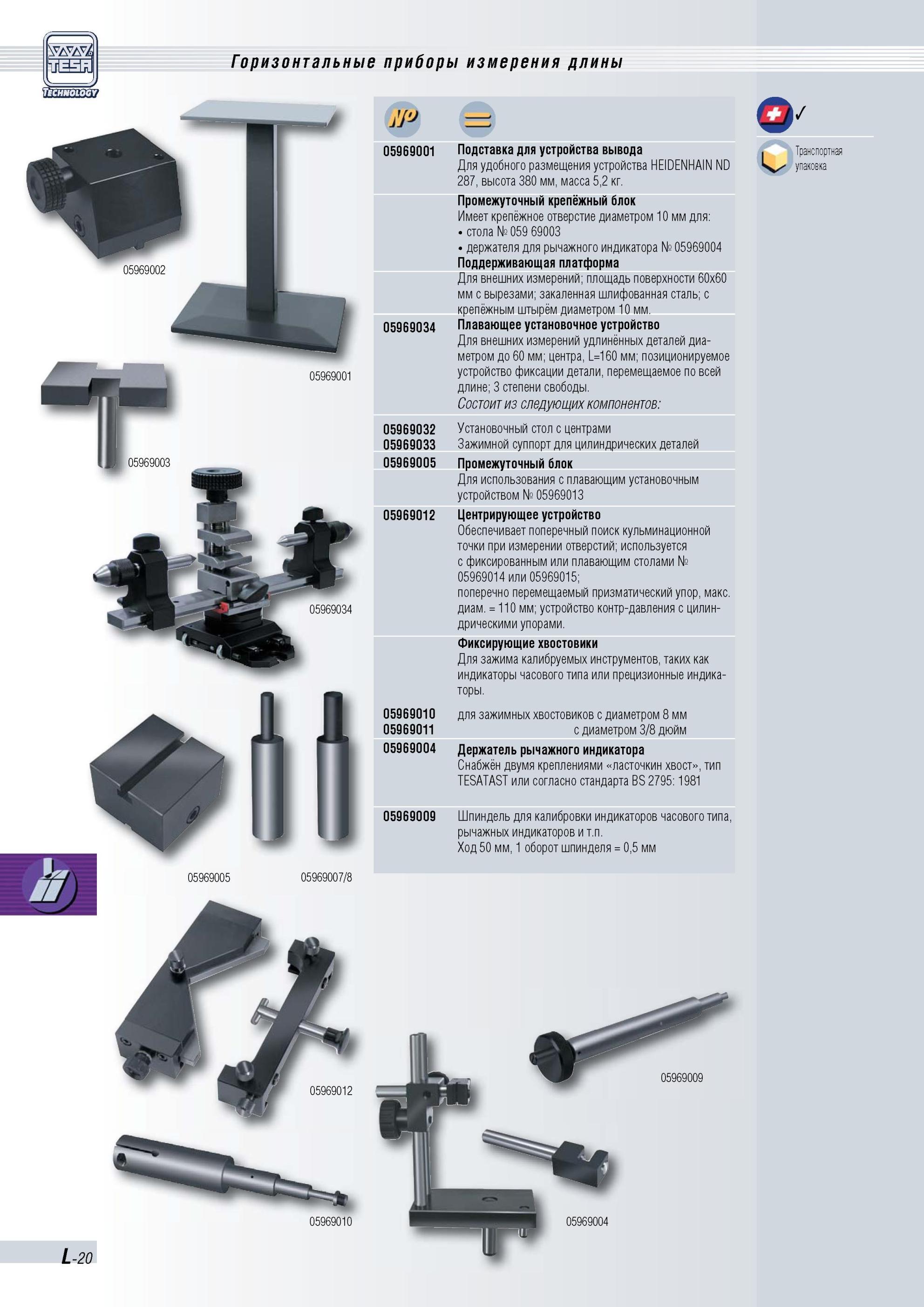

Подставка для устройства вывода Для удобного размещения устройства HEIDENHAIN ND 287, высота 380 мм, масса 5,2 кг. Промежуточный крепёжный блок Имеет крепёжное отверстие диаметром 10 мм для стола № 059 69003 держателя для рычажного индикатора № 05969004 Поддерживающая платформа Для внешних измерений; площадь поверхности 60х60 мм с вырезами; закаленная шлифованная сталь; с крепёжным штырём диаметром 10 мм. Плавающее установочное устройство Для внешних измерений удлинённых деталей диаметром до 60 мм; центра, L=160 мм; позиционируемое устройство фиксации детали, перемещаемое по всей длине; 3 степени свободы. Состоит из следующих компонентов Установочный стол с центрами Зажимной суппорт для цилиндрических деталей Промежуточный блок Для использования с плавающим установочным устройством № 05969013 Центрирующее устройство Обеспечивает поперечный поиск кульминационной точки при измерении отверстий; используется с фиксированным или плавающим столами № 05969014 или 05969015; поперечно перемещаемый призматический упор, макс. диаметр 110 мм; устройство контр-давления с цилиндрическими упорами. Фиксирующие хвостовики Для зажима калибруемых инструментов, таких как индикаторы часового типа или прецизионные индикаторы. для зажимных хвостовиков с диаметром 8 мм с диаметром 3/8 дюйм Держатель рычажного индикатора Снабжён двумя креплениями ласточкин хвост, тип TESATAST или согласно стандарта BS 2795 1981 Шпиндель для калибровки индикаторов часового типа, рычажных индикаторов и т.п. Ход 50 мм, 1 оборот шпинделя 0,5 мм О с Транспортная упаковка 05969005 05969007/8 L-20 Горизонтальные приборы измерения длины 05969001 05969034 05969032 05969033 05969005 05969012 05969010 05969011 05969004 05969009
