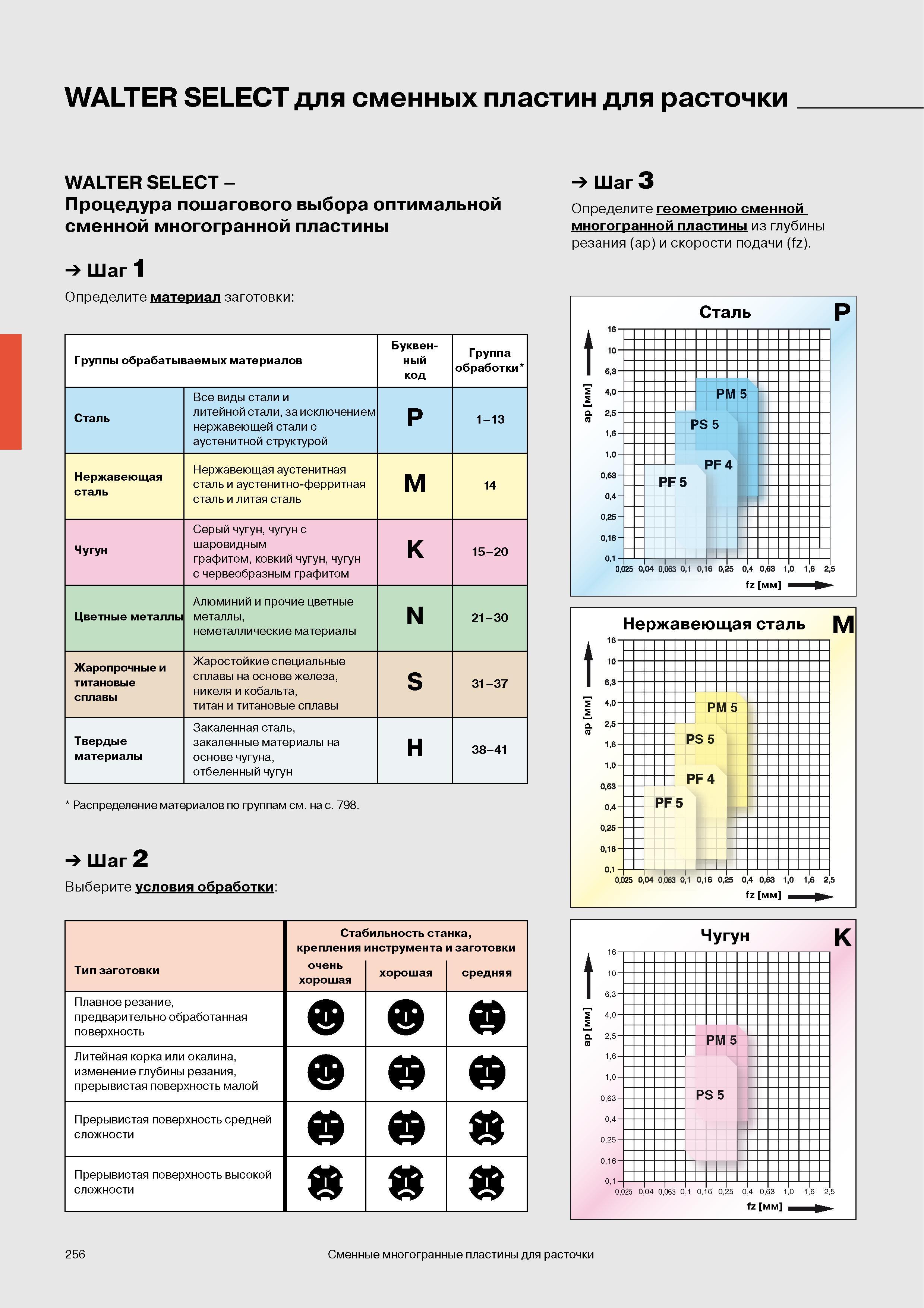

Система подбора инструмента WALTER SELECT для сменных пластин для расточки WALTER SELECT Процедура пошагового выбора оптимальной сменной многогранной пластины Шаг 1 Определите материал заготовки Группы обрабатываемых материалов Буквен- ный код Группа обработки Сталь Все виды стали и литейной стали за исключением нержавеющей стали с аустенитной структурой P 1-13 Нержавеющая сталь Нержавеющая аустенитная сталь и аустенитно-ферритная сталь и литая сталь M 14 Чугун Серый чугун чугун с шаровидным графитом ковкий чугун чугун с червеобразным графитом K 15-20 Цветные металлы Алюминий и прочие цветные металлы неметаллические материалы N 21-30 Жаропрочные и титановые сплавы Жаростойкие специальные сплавы на основе железа никеля и кобальта титан и титановые сплавы S 31-37 Твердые материалы Закаленная сталь закаленные материалы на основе чугуна отбеленный чугун H 38-41 Распределение материалов по группам см. на с. 798. Шаг 2 Выберите условия обработки Стабильность станка крепления инструмента и заготовки Тип заготовки очень хорошая хорошая средняя Плавное резание предварительно обработанная поверхность Литейная корка или окалина изменение глубины резания прерывистая поверхность малой Прерывистая поверхность средней сложности Прерывистая поверхность высокой сложности Шаг 3 Определите геометрию сменной многогранной пластины из глубины резания (ap) и скорости подачи (fz). I Чугун K PM 5 PS 5 00 25 0 04 0 )63 0 1 0 6 0 5 0 4 0 53 1 01 6 2 fz мм 256 Сменные многогранные пластины для расточки
