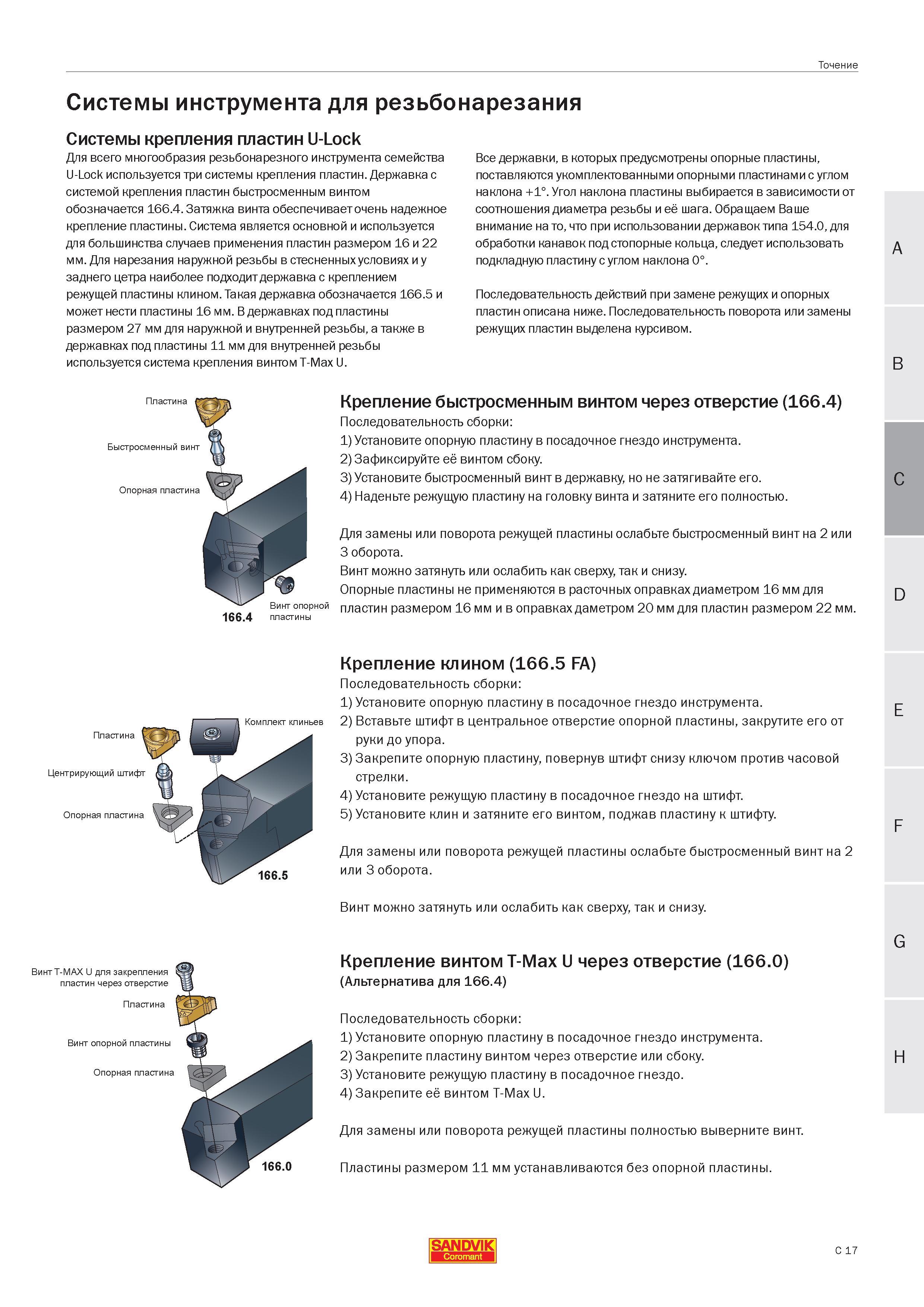

Для всего многообразия резьбонарезного токарного инструмента Sandvik семейства U-Lock используется три системы крепления сменных резьбовых пластин. Державка с системой крепления пластин быстросменным винтом обозначается 166.4. Затяжка винта обеспечивает очень надежное крепление пластины. Система является основной и используется для большинства случаев применения пластин размером 16 и 22 мм. Для нарезания наружной резьбы в стесненных условиях и у заднего цетра наиболее подходит державка с креплением режущей пластины клином. Такая державка обозначается 166.5 и может нести пластины 16 мм. В державках под пластины размером 27 мм для наружной и внутренней резьбы а также в державках под пластины 11 мм для внутренней резьбы используется система крепления винтом T-Max U. Все державки в которых предусмотрены опорные пластины поставляются укомплектованными опорными пластинами с углом наклона +1. Угол наклона пластины выбирается в зависимости от соотношения диаметра резьбы и её шага. Обращаем Ваше внимание на то что при использовании державок типа 154.0 для обработки канавок под стопорные кольца следует использовать подкладную пластину с углом наклона 0. Последовательность действий при замене режущих и опорных пластин описана ниже. Последовательность поворота или замены режущих пластин выделена курсивом. Быстросменный винт Опорная пластина Винт опорной 166.4 пластины Крепление быстросменным винтом через отверстие (166.4) Последовательность сборки 1) Установите опорную пластину в посадочное гнездо инструмента. 2) Зафиксируйте её винтом сбоку. 3) Установите быстросменный винт в державку но не затягивайте его. C 4) Наденьте режущую пластину на головку винта и затяните его полностью. Для замены или поворота режущей пластины ослабьте быстросменный винт на 2 или 3 оборота. Винт можно затянуть или ослабить как сверху так и снизу. Опорные пластины не применяются в расточных оправках диаметром 16 мм для d пластин размером 16 мм и в оправках даметром 20 мм для пластин размером 22 мм. Центрирующий штифт Опорная пластина Крепление клином (166.5 FA) Последовательность сборки 1) Установите опорную пластину в посадочное гнездо инструмента. Комплект клиньев 2) Вставьте штифт в центральное отверстие опорной пластины закрутите его от руки до упора. 3) Закрепите опорную пластину повернув штифт снизу ключом против часовой стрелки. 4) Установите режущую пластину в посадочное гнездо на штифт. 5) Установите клин и затяните его винтом поджав пластину к штифту. 166.5 Винт T-MAX U для закрепления пластин через отверстие Пластина Винт опорной пластины Опорная пластина 166.0 Для замены или поворота режущей пластины ослабьте быстросменный винт на 2 или 3 оборота. Винт можно затянуть или ослабить как сверху так и снизу. Крепление винтом T-Max U через отверстие (166.0) (Альтернатива для 166.4) Последовательность сборки 1) Установите опорную пластину в посадочное гнездо инструмента. 2) Закрепите пластину винтом через отверстие или сбоку. 3) Установите режущую пластину в посадочное гнездо. 4) Закрепите её винтом T-Max U. Для замены или поворота режущей пластины полностью выверните винт. Пластины размером 11 мм устанавливаются без опорной пластины. Пластина E Пластина F SANDVIK Coromant C 17 Точение Системы инструмента для резьбонарезания Системы крепления пластин U-Lock
