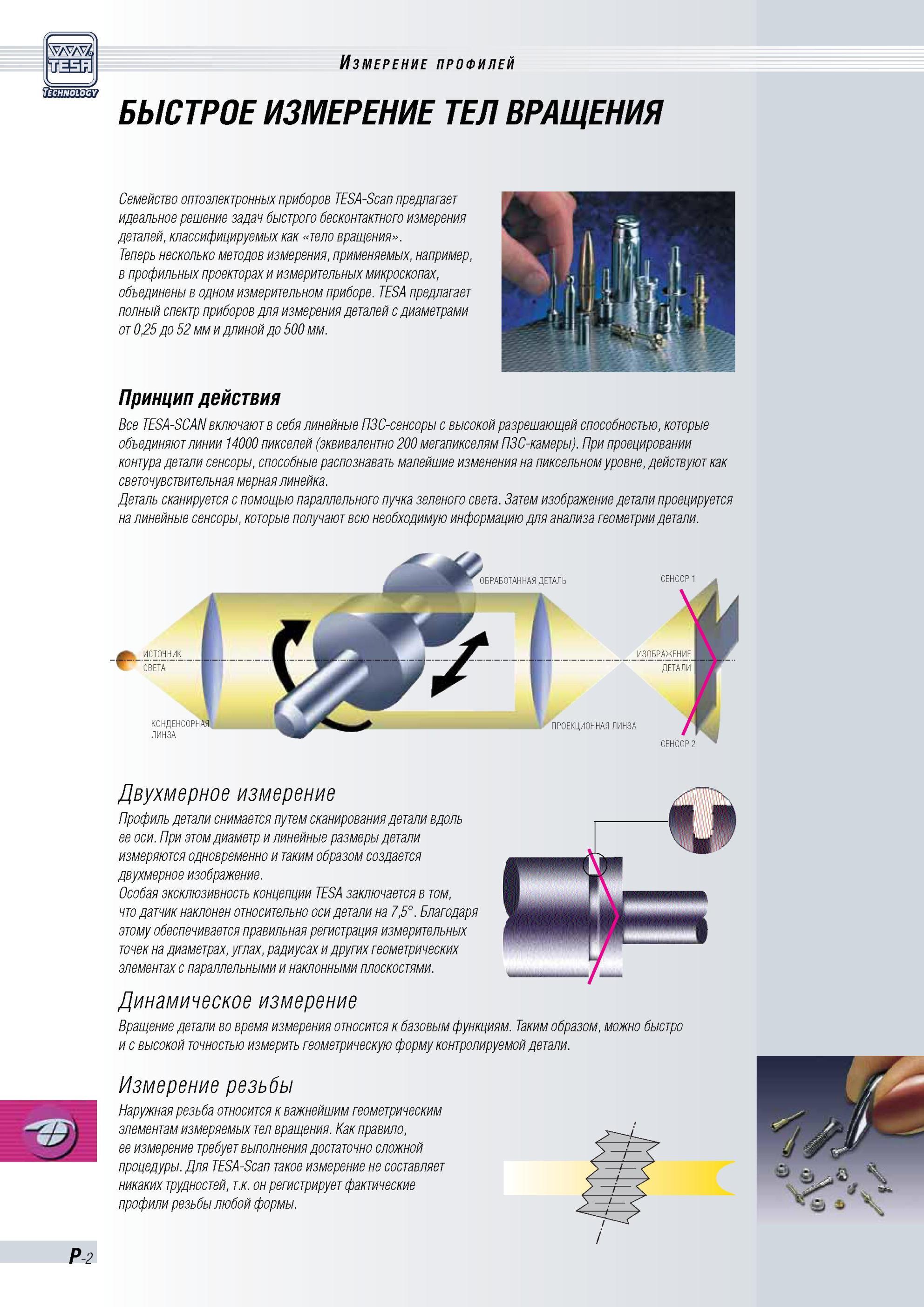

Семейство оптоэлектронных приборов TESA-Scan предлагает идеальное решение задач быстрого бесконтактного измерения деталей, классифицируемых как тело вращения. Теперь несколько методов измерения, применяемых, например, в профильных проекторах и измерительных микроскопах, объединены в одном измерительном приборе. TESA предлагает полный спектр приборов для измерения деталей с диаметрами от 0,25 до 52 мм и длиной до 500 мм. Принцип действия Все TESA-SCAN включают в себя линейные ПЗС-сенсоры с высокой разрешающей способностью, которые объединяют линии 14000 пикселей (эквивалентно 200 мегапикселям ПЗС-камеры). При проецировании контура детали сенсоры, способные распознавать малейшие изменения на пиксельном уровне, действуют как светочувствительная мерная линейка. Деталь сканируется с помощью параллельного пучка зеленого света. Затем изображение детали проецируется на линейные сенсоры, которые получают всю необходимую информацию для анализа геометрии детали. -ОБРАБОТАННАЯ ДЕТАЛЬ СЕНСОР , А А А ИСТОЧНИК Гу4Г/ ИЗОБРАЖЕНИЕ СВЕТА ДЕТАЛИ КОНДЕНСОРНА проекционная ЛИНЗА ЛИНЗА Пт СЕНСОР 2 Двухмерное измерение Профиль детали снимается путем сканирования детали вдоль ее оси. При этом диаметр и линейные размеры детали измеряются одновременно и таким образом создается двухмерное изображение. Особая эксклюзивность концепции TESA заключается в том, что датчик наклонен относительно оси детали на 7,5°. Благодаря этому обеспечивается правильная регистрация измерительных точек на диаметрах, углах, радиусах и других геометрических элементах с параллельными и наклонными плоскостями. Динамическое измерение Вращение детали во время измерения относится к базовым функциям. Таким образом, можно быстро и с высокой точностью измерить геометрическую форму контролируемой детали. Измерение резьбы Наружная резьба относится к важнейшим геометрическим элементам измеряемых тел вращения. Как правило, ее измерение требует выполнения достаточно сложной процедуры. Для TESA-Scan такое измерение не составляет никаких трудностей, т.к. он регистрирует фактические профили резьбы любой формы. P-2 Измерение профилей БЫСТРОЕ ИЗМЕРЕНИЕ ТЕЛ ВРАЩЕНИЯ
