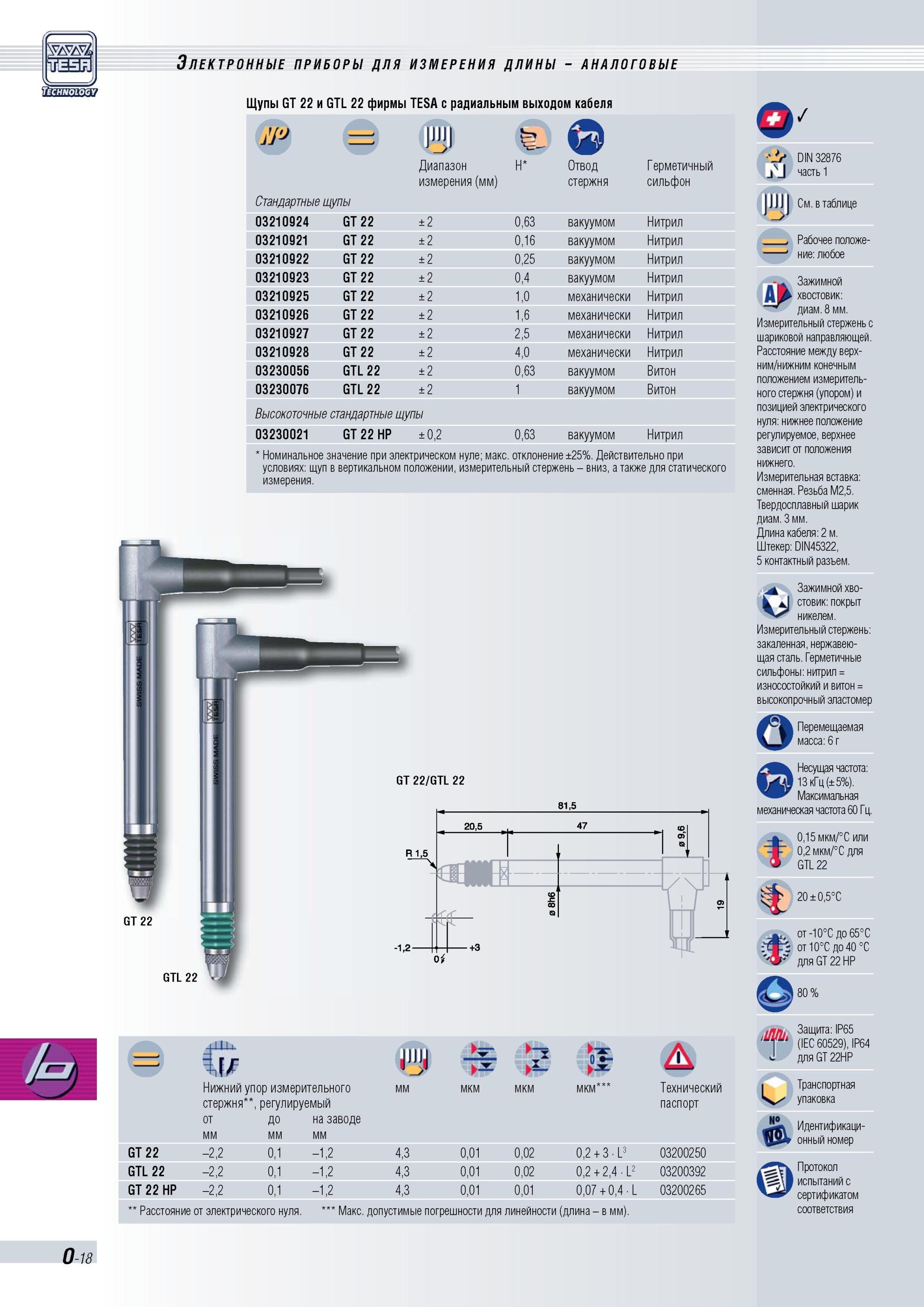

Щупы GT 22 и GTL 22 фирмы TESA с радиальным выходом кабеля Диапазон измерения (мм) Отвод стержня Герметичный сильфон Стандартные щупы 03210924 GT

Щупы GT 22 и GTL 22 фирмы TESA с радиальным выходом кабеля Диапазон измерения (мм) Отвод стержня Герметичный сильфон Стандартные щупы 03210924 GT 22 ± 2 0,63 вакуумом Нитрил 03210921 GT 22 ± 2 0,16 вакуумом Нитрил 03210922 GT 22 ± 2 0,25 вакуумом Нитрил 03210923 GT 22 ± 2 0,4 вакуумом Нитрил 03210925 GT 22 ± 2 1,0 механически Нитрил 03210926 GT 22 ± 2 1,6 механически Нитрил 03210927 GT 22 ± 2 2,5 механически Нитрил 03210928 GT 22 ± 2 4,0 механически Нитрил 03230056 GTL 22 ± 2 0,63 вакуумом Витон 03230076 GTL 22 ± 2 1 вакуумом Витон Высокоточные стандартные щупы 03230021 GT 22 HP ± 0,2 0,63 вакуумом Нитрил Номинальное значение при электрическом нуле; макс. отклонение ±25%. Действительно при условиях щуп в вертикальном положении, измерительный стержень вниз, а также для статического измерения. GT 22/GTL 22 R 1,5 1,2- 81,5 20,5 О i i/ DIN 32876 часть 1 См. в таблице Рабочее положение любое Зажимной ДЪ хвостовик диаметр 8 мм. Измерительный стержень с шариковой направляющей. Расстояние между верхним/нижним конечным положением измерительного стержня (упором) и позицией электрического нуля нижнее положение регулируемое, верхнее зависит от положения нижнего. Измерительная вставка сменная. Резьба М2,5. Твердосплавный шарик диаметр 3 мм. Длина кабеля 2 м. Штекер DIN45322, 5 контактный разъем. Зажимной хво-k стовик покрыт никелем. Измерительный стержень закаленная, нержавеющая сталь. Герметичные сильфоны нитрил износостойкий и витон высокопрочный эластомер О Перемещаемая масса 6 GTL 22 Несущая частота 113 кГц (±5%). Максимальная механическая частота 60 Гц. 0,15 мкм/°С или 0,2 мкм/°С для GTL 22 20 ± 0,5°С от -10°С до 65°С от 10°С до 40 °С для GT 22 HP 80 Нижний упор измерительного стержня, регулируемый мм J5L мкм № мкм Расстояние от электрического нуля. Макс. допустимые погрешности для линейности (длина в мм). А Технический паспорт от до на заводе мм GT 22 ,2 2, 1 0,1 -1,2 4,3 0,01 0,02 0,2 + 3 L3 03200250 GTL 22 ,2 2, 1 0,1 -1,2 4,3 0,01 0,02 0,2 + 2,4 L2 03200392 GT 22 HP ,2 2, 1 0,1 -1,2 4,3 0,01 0,01 0,07 + 0,4 L 03200265 Защита IP65 (IEC 60529), IP64 для GT 22НР Транспортная упаковка Идентификационный номер Протокол испытаний с сертификатом соответствия O-18 Электронные приборы для измерения длины аналоговые GT22
