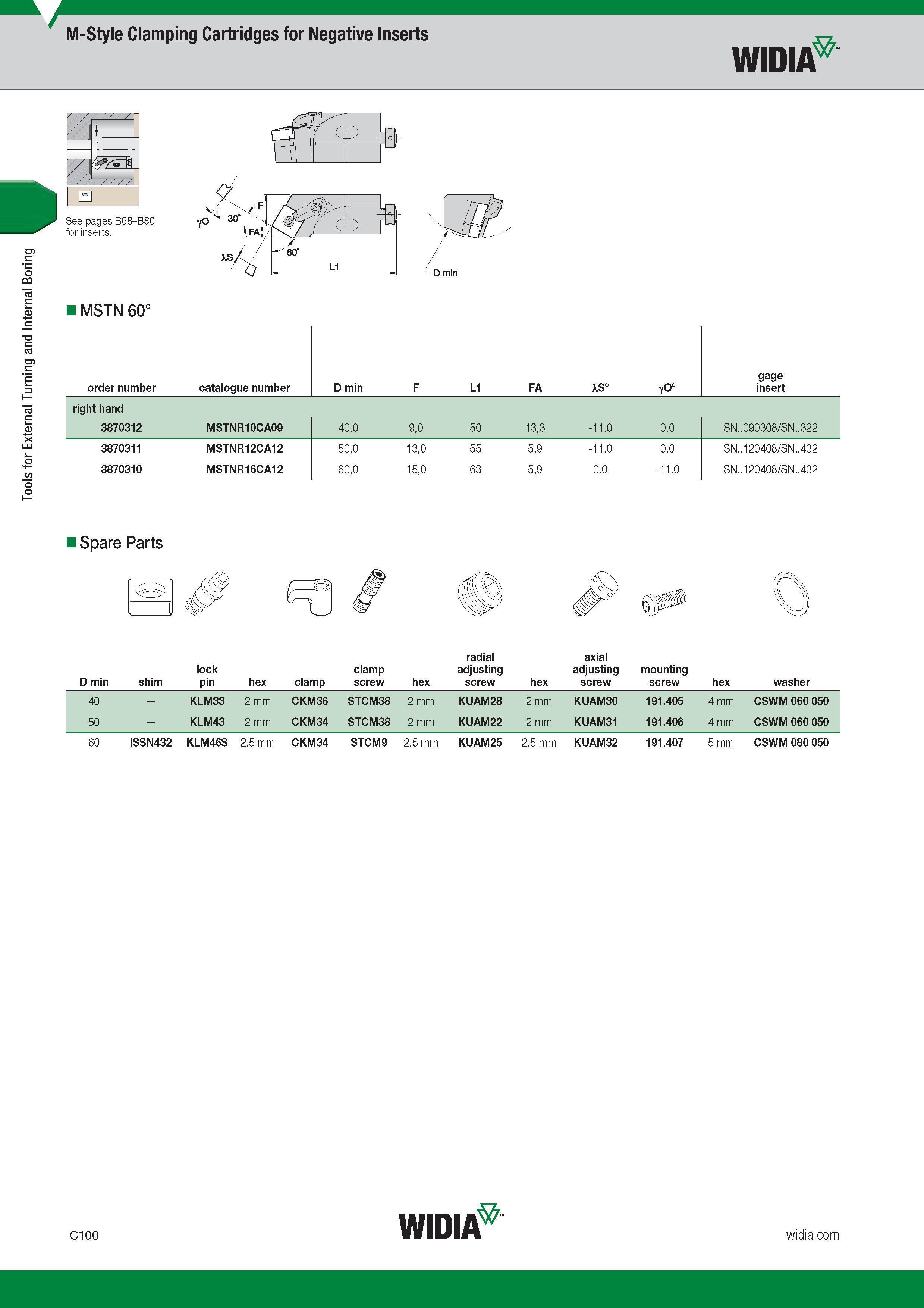

Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания M-Style Clamping Cartridges for Negative Inserts Widia '////. 1 ///// a See pages B68-B80 for inserts. D min MSTN 60° Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D min F L1 FA XS° yO0 Типоразмер сменной режущей пластины Gage insert Инструмент правого исполнения Right hand 3870312 MSTNR10CA09 40,0 9,0 50 13,3 -11.0 0.0 SN..090308/SN..322 3870311 MSTNR12CA12 50,0 13,0 55 5,9 -11.0 0.0 SN..120408/SN..432 3870310 MSTNR16CA12 60,0 15,0 63 5,9 0.0 -11.0 SN..120408/SN..432 Запасные части к инструменту Spare Parts radial axial lock clamp adjusting adjusting mounting D min shim pin hex clamp screw hex screw hex screw screw hex washer 40 - KLM33 2 mm CKM36 STCM38 2 mm KUAM28 2 mm KUAM30 191.405 4 mm CSWM 060 050 50 - KLM43 2 mm CKM34 STCM38 2 mm KUAM22 2 mm KUAM31 191.406 4 mm CSWM 060 050 60 ISSN432 KLM46S 2.5 mm CKM34 STCM9 2.5 mm KUAM25 2.5 mm KUAM32 191.407 5 mm CSWM 080 050 C100 Widia
