304 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.C64

Каталог Widia 2017 Металлорежущий инструмент Стр. C64 0304 ENG Lab2u

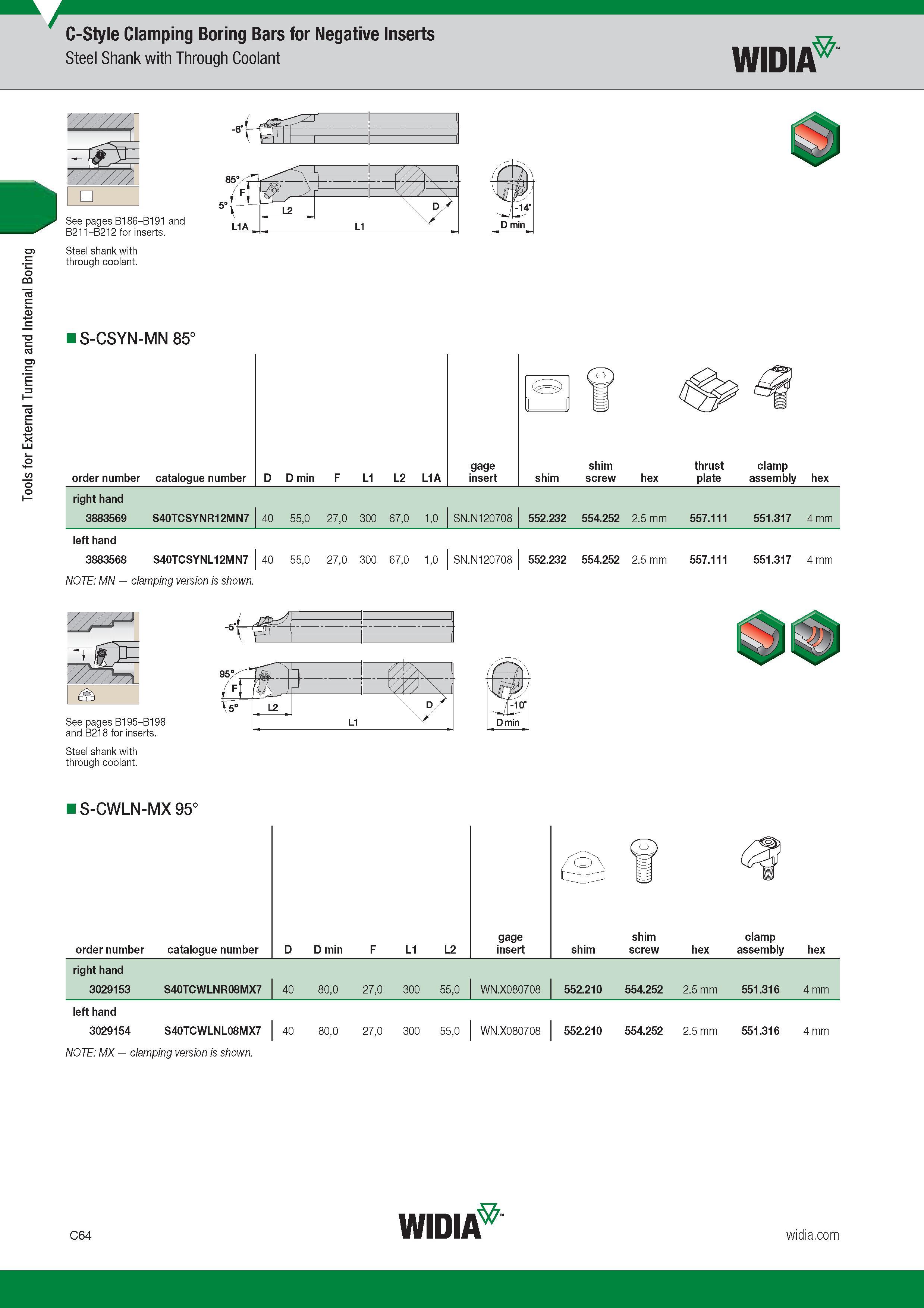

Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания C-Style Clamping Boring Bars for Negative Inserts Steel Shank with Through Coolant Widia H See pages B186-B191 and B211-B212 for inserts. Steel shank with through coolant. r14’ D min S-CSYN-MN 85° Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D D min F L1 L2 L1A Типоразмер сменной режущей пластины Gage insert shim shim screw hex thrust clamp plate assembly hex Инструмент правого исполнения Right hand 3883569 S40TCSYNR12MN7 40 55,0 27,0 300 67,0 1,0 SN.N120708 552.232 554.252 2.5 mm 557.111 551.317 4 mm Инструмент левого исполнения Left hand 3883568 S40TCSYNL12MN7 40 55,0 27,0 300 67,0 1,0 SN.N120708 552.232 554.252 2.5 mm 557.111 551.317 4 mm NOTE MN clamping version is shown. See pages B195-B198 and B218 for inserts. Steel shank with through coolant. 6f /r10° Dmin S-CWLN-MX 95° Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D D min F L1 L2 Типоразмер сменной режущей пластины Gage insert shim clamp shim screw hex assembly hex Инструмент правого исполнения Right hand 3029153 S40TCWLNR08MX7 40 80,0 27,0 300 55,0 WN.X080708 552.210 554.252 2.5 mm 551.316 4 mm Инструмент левого исполнения Left hand 3029154 S40TCWLNL08MX7 40 80,0 27,0 300 55,0 WN.X080708 552.210 554.252 2.5 mm 551.316 4 mm NOTE MX clamping version is shown. C64 Widia
