334 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.C94

Каталог Widia 2017 Металлорежущий инструмент Стр. C94 0334 ENG Lab2u

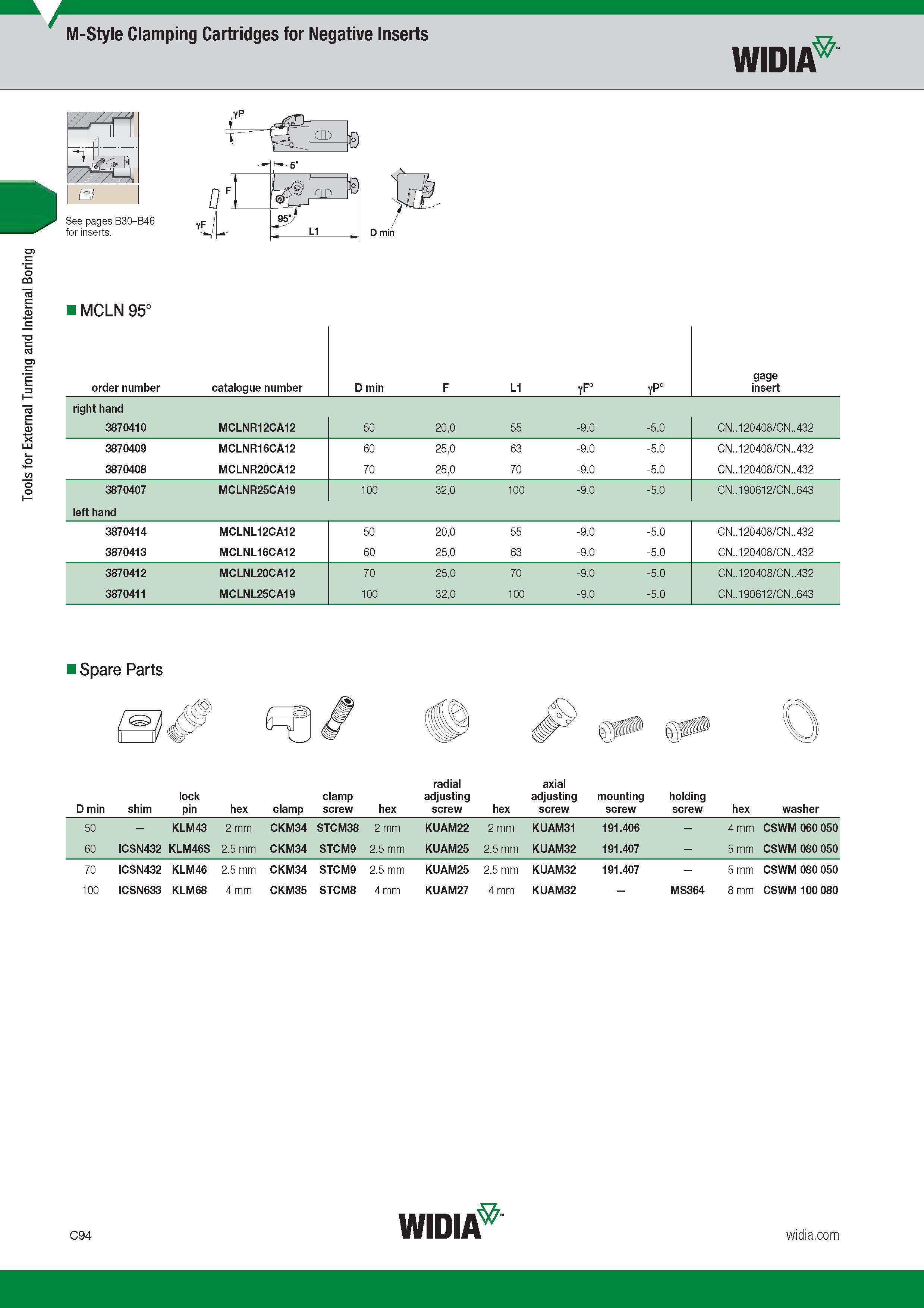

Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания M-Style Clamping Cartridges for Negative Inserts Widia A eBi See pages B30-B46 for inserts. D min MCLN 95° Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D min F L1 VF° yP° Типоразмер сменной режущей пластины Gage insert Инструмент правого исполнения Right hand 3870410 MCLNR12CA12 50 20,0 55 -9.0 -5.0 CN..120408/CN..432 3870409 MCLNR16CA12 60 25,0 63 -9.0 -5.0 CN..120408/CN..432 3870408 MCLNR20CA12 70 25,0 70 -9.0 -5.0 CN..120408/CN..432 3870407 MCLNR25CA19 100 32,0 100 -9.0 -5.0 CN..190612/CN..643 Инструмент левого исполнения Left hand 3870414 MCLNL12CA12 50 20,0 55 -9.0 -5.0 CN..120408/CN..432 3870413 MCLNL16CA12 60 25,0 63 -9.0 -5.0 CN..120408/CN..432 3870412 MCLNL20CA12 70 25,0 70 -9.0 -5.0 CN..120408/CN..432 3870411 MCLNL25CA19 100 32,0 100 -9.0 -5.0 CN..190612/CN..643 Запасные части к инструменту Spare Parts radial axial D min shim lock pin hex clamp clamp screw hex adjusting screw hex adjusting screw mounting screw holding screw hex washer 50 - KLM43 2 mm CKM34 STCM38 2 mm KUAM22 2 mm KUAM31 191.406 - 4 mm CSWM 060 050 60 ICSN432 KLM46S 2.5 mm CKM34 STCM9 2.5 mm KUAM25 2.5 mm KUAM32 191.407 - 5 mm CSWM 080 050 70 ICSN432 KLM46 2.5 mm CKM34 STCM9 2.5 mm KUAM25 2.5 mm KUAM32 191.407 - 5 mm CSWM 080 050 100 ICSN633 KLM68 4 mm CKM35 STCM8 4 mm KUAM27 4 mm KUAM32 MS364 8 mm CSWM 100 080 C94 Widia
