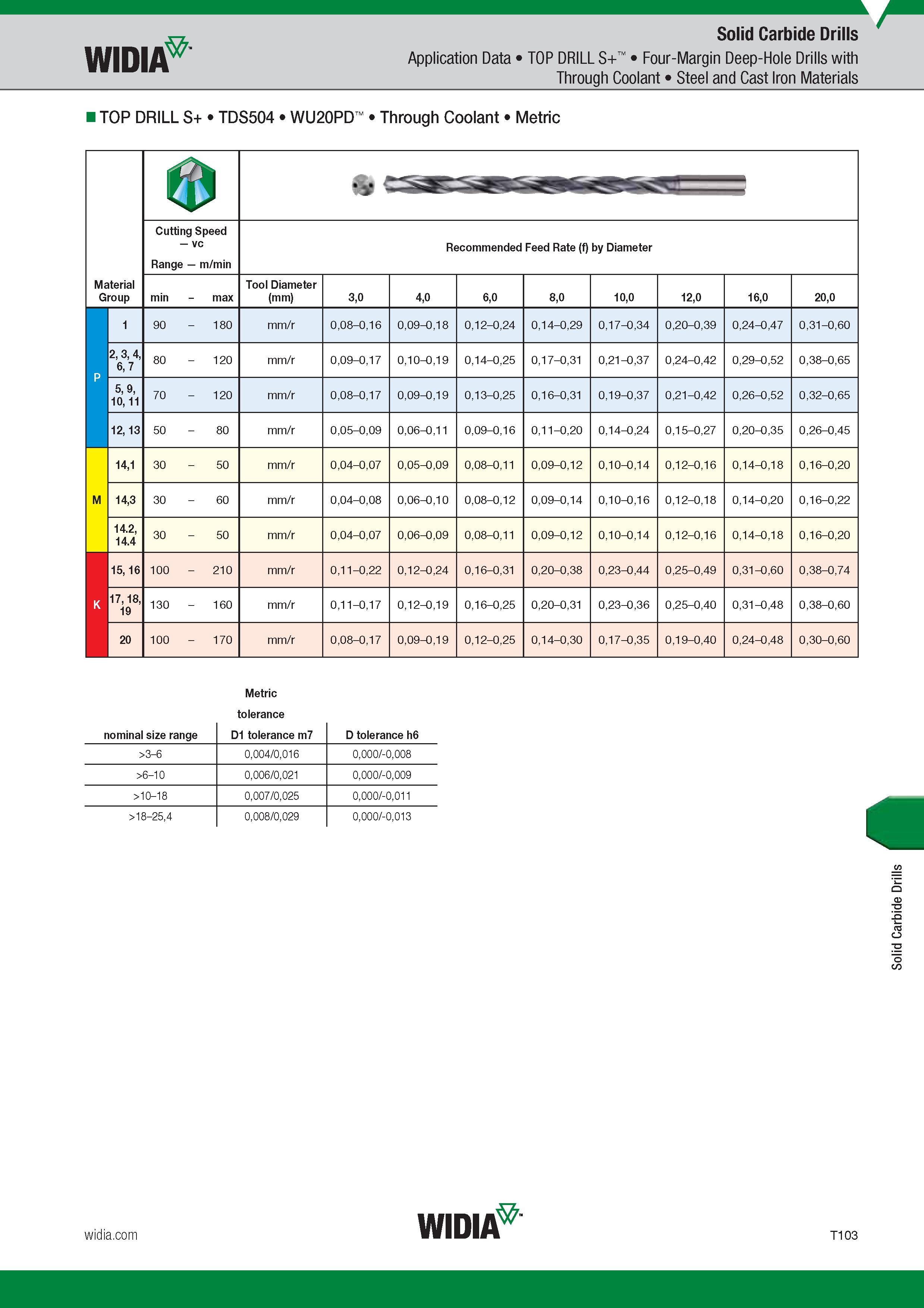

Solid Carbide Drills Widia Application Data TOP DRILL S+ Four-Margin Deep-Hole Drills with Through Coolant Steel and Cast Iron Materials TOP DRILL S+ TDS504 WU20PD Through Coolant Metric Группа обрабатываемого материала Material Group & csbsm m i m Cutting Speed vc Range m/min Recommended Feed Rate (f) by Diameter min - max Tool Diameter (mm) 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 1 90 - 180 mm/r 0,08-0,16 0,09-0,18 0,12-0,24 0,14-0,29 0,17-0,34 0,20-0,39 0,24-0,47 0,31-0,60 2, 3, 4, 6, 7 80 - 120 mm/r 0,09-0,17 0,10-0,19 0,14-0,25 0,17-0,31 0,21-0,37 0,24-0,42 0,29-0,52 0,38-0,65 5, 9, 10, 11 70 - 120 mm/r 0,08-0,17 0,09-0,19 0,13-0,25 0,16-0,31 0,19-0,37 0,21-0,42 0,26-0,52 0,32-0,65 12, 13 50 - 80 mm/r 0,05-0,09 0,06-0,11 0,09-0,16 0,11-0,20 0,14-0,24 0,15-0,27 0,20-0,35 0,26-0,45 M 14,1 30 - 50 mm/r 0,04-0,07 0,05-0,09 0,08-0,11 0,09-0,12 0,10-0,14 0,12-0,16 0,14-0,18 0,16-0,20 14,3 30 - 60 mm/r 0,04-0,08 0,06-0,10 0,08-0,12 0,09-0,14 0,10-0,16 0,12-0,18 0,14-0,20 0,16-0,22 14.2, 14.4 30 - 50 mm/r 0,04-0,07 0,06-0,09 0,08-0,11 0,09-0,12 0,10-0,14 0,12-0,16 0,14-0,18 0,16-0,20 K 15, 16 100 - 210 mm/r 0,11-0,22 0,12-0,24 0,16-0,31 0,20-0,38 0,23-0,44 0,25-0,49 0,31-0,60 0,38-0,74 17, 18, 19 130 - 160 mm/r 0,11-0,17 0,12-0,19 0,16-0,25 0,20-0,31 0,23-0,36 0,25-0,40 0,31-0,48 0,38-0,60 20 100 - 170 mm/r 0,08-0,17 0,09-0,19 0,12-0,25 0,14-0,30 0,17-0,35 0,19-0,40 0,24-0,48 0,30-0,60 Metric tolerance nominal size range D1 tolerance m7 D tolerance h6 >3-6 0,004/0,016 0,000/-0,008 >6-10 0,006/0,021 0,000/-0,009 >10-18 0,007/0,025 0,000/-0,011 >18-25,4 0,008/0,029 0,000/-0,013 Solid Carbide Drills
