Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system KENNAMETAL | Каталог KENNAMETAL 2017 Новый режущий инструмент и оснастка (Всего 524 стр.) |
|||||

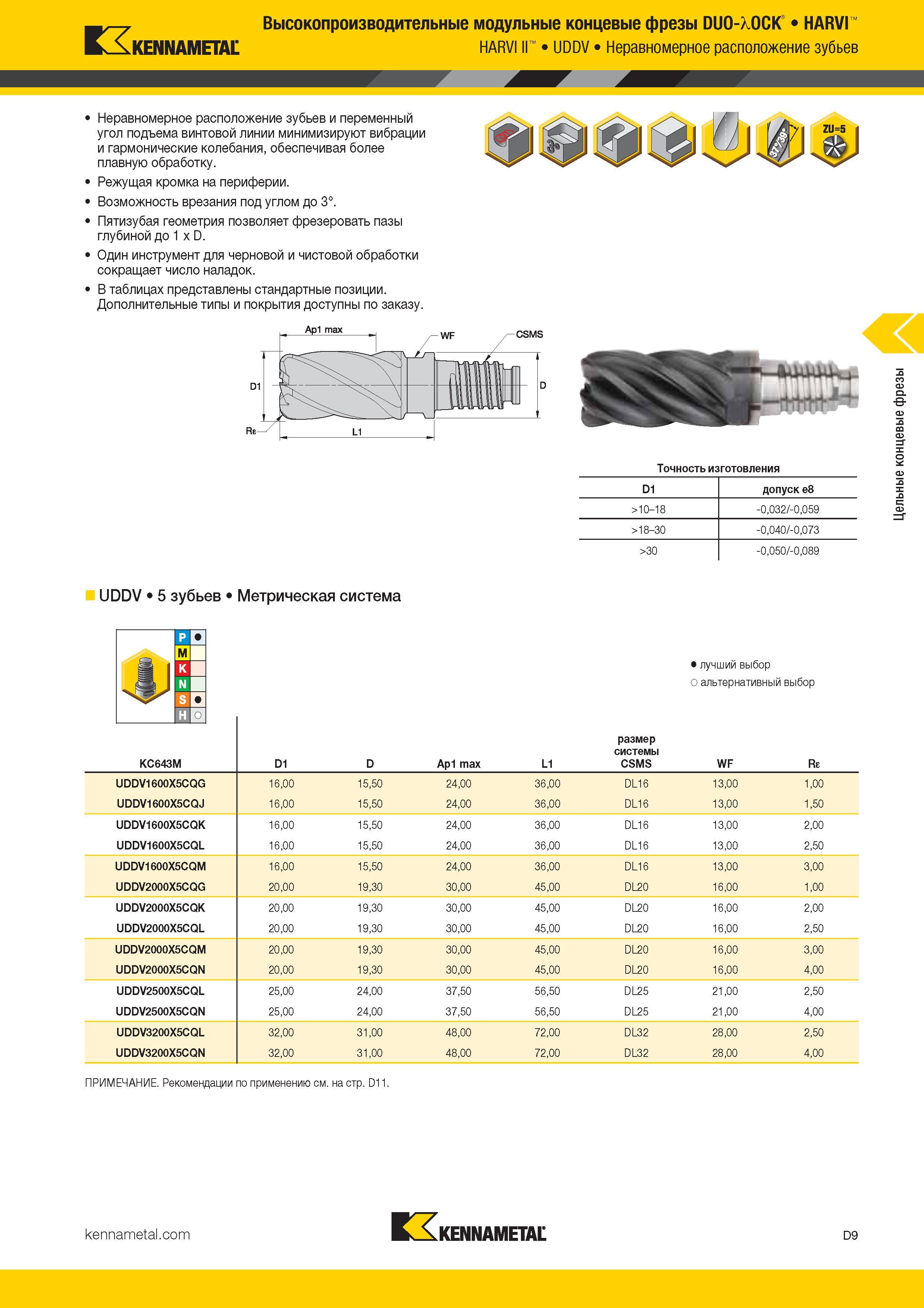

227 Каталог KENNAMETAL 2017 Новый режущий инструмент и инструментальные системы Стр.D9 |
|||||
Каталог KENNAMETAL 2017 Новый режущий инструмент и оснастка Стр. D9 0227 Lab2u Высокопроизводительные модульные концевые фрезы DUO-XOCK HARVI KENNAMETAL HARVI II UDDV Неравномерное расположение зубьев Неравномерное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку. Режущая кромка на периферии. Возможность врезания под углом до 3°. Пятизубая геометрия позволяет фрезеровать пазы глубиной до 1 x D. Один инструмент для черновой и чистовой обработки сокращает число наладок. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. Точность изготовления D1 допуск е8 >10-18 -0,032/-0,059 >18-30 -0,040/-0,073 >30 -0,050/-0,089 UDDV 5 зубьев Метрическая система Лучший и альтернативный выбор инструмента размер системы KC643M D1 D Ap1 max L1 CSMS WF Re UDDV1600X5CQG 16,00 15,50 24,00 36,00 DL16 13,00 1,00 UDDV1600X5CQJ 16,00 15,50 24,00 36,00 DL16 13,00 1,50 UDDV1600X5CQK 16,00 15,50 24,00 36,00 DL16 13,00 2,00 UDDV1600X5CQL 16,00 15,50 24,00 36,00 DL16 13,00 2,50 UDDV1600X5CQM 16,00 15,50 24,00 36,00 DL16 13,00 3,00 UDDV2000X5CQG 20,00 19,30 30,00 45,00 DL20 16,00 1,00 UDDV2000X5CQK 20,00 19,30 30,00 45,00 DL20 16,00 2,00 UDDV2000X5CQL 20,00 19,30 30,00 45,00 DL20 16,00 2,50 UDDV2000X5CQM 20,00 19,30 30,00 45,00 DL20 16,00 3,00 UDDV2000X5CQN 20,00 19,30 30,00 45,00 DL20 16,00 4,00 UDDV2500X5CQL 25,00 24,00 37,50 56,50 DL25 21,00 2,50 UDDV2500X5CQN 25,00 24,00 37,50 56,50 DL25 21,00 4,00 UDDV3200X5CQL 32,00 31,00 48,00 72,00 DL32 28,00 2,50 UDDV3200X5CQN 32,00 31,00 48,00 72,00 DL32 28,00 4,00 ПРИМЕЧАНИЕ. Рекомендации по применению см. на стр. D11. KENNAMETAL D9 Цельные концевые фрезы |
|||||
