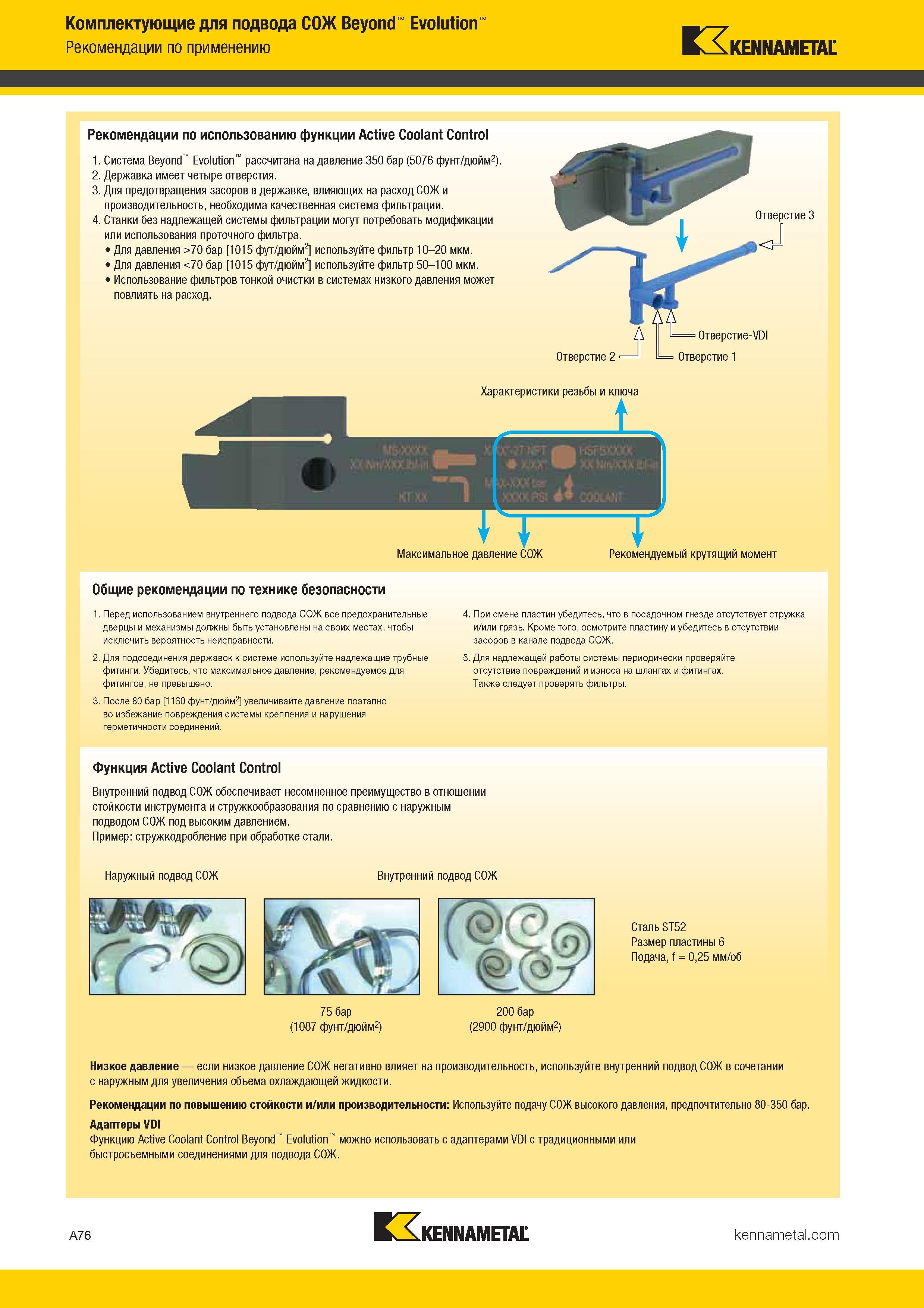

Рекомендации по использованию функции Active Coolant Control в токарном металлорежущем сборном инструменте Kennametal Система Beyond Evolution рассчитана на давление 350 бар (5076 фунт/дюйм2). 2. Державка имеет четыре отверстия. 3. Для предотвращения засоров в державке, влияющих на расход СОЖ и производительность, необходима качественная система фильтрации. 4. Станки без надлежащей системы фильтрации могут потребовать модификации или использования проточного фильтра. Для давления >70 бар 1015 фут/дюйм2 используйте фильтр 10-20 мкм. Для давления <70 бар 1015 фут/дюйм2 используйте фильтр 50-100 мкм. Использование фильтров тонкой очистки в системах низкого давления может повлиять на расход. Отверстие 3 J Отверстие 2 Отверстие-VDI Отверстие 1 Характеристики резьбы и ключа Максимальное давление СОЖ Рекомендуемый крутящий момент Общие рекомендации по технике безопасности 1. Перед использованием внутреннего подвода СОЖ все предохранительные дверцы и механизмы должны быть установлены на своих местах, чтобы исключить вероятность неисправности. 2. Для подсоединения державок к системе используйте надлежащие трубные фитинги. Убедитесь, что максимальное давление, рекомендуемое для фитингов, не превышено. 3. После 80 бар 1160 фунт/дюйм2 увеличивайте давление поэтапно во избежание повреждения системы крепления и нарушения герметичности соединений. 4. При смене пластин убедитесь, что в посадочном гнезде отсутствует стружка и/или грязь. Кроме того, осмотрите пластину и убедитесь в отсутствии засоров в канале подвода СОЖ. 5. Для надлежащей работы системы периодически проверяйте отсутствие повреждений и износа на шлангах и фитингах. Также следует проверять фильтры. Функция Active Coolant Control Внутренний подвод СОЖ обеспечивает несомненное преимущество в отношении стойкости инструмента и стружкообразования по сравнению с наружным подводом СОЖ под высоким давлением. Пример: стружкодробление при обработке стали. Сталь ST52 Размер пластины 6 Подача, f = 0,25 мм/об 75 бар 200 бар (1087 фунт/дюйм2) (2900 фунт/дюйм2) Низкое давление если низкое давление СОЖ негативно влияет на производительность, используйте внутренний подвод СОЖ в сочетании с наружным для увеличения объема охлаждающей жидкости. Рекомендации по повышению стойкости и/или производительности: Используйте подачу СОЖ высокого давления, предпочтительно 80-350 бар. Адаптеры VDI Функцию Active Coolant Control Beyond Evolution можно использовать с адаптерами VDI с традиционными или быстросъемными соединениями для подвода СОЖ. Наружный подвод СОЖ Внутренний подвод СОЖ ГЗ A76 Ьч-XKENNAMETAL Комплектующие для подвода СОЖ Beyond Evolution Рекомендации по применению Kennametal
