Токарные канавочные резцы Mitsubishi для наружного и внутреннего точения GROOVING

Токарные канавочные резцы Mitsubishi для наружного и внутреннего точения GROOVING

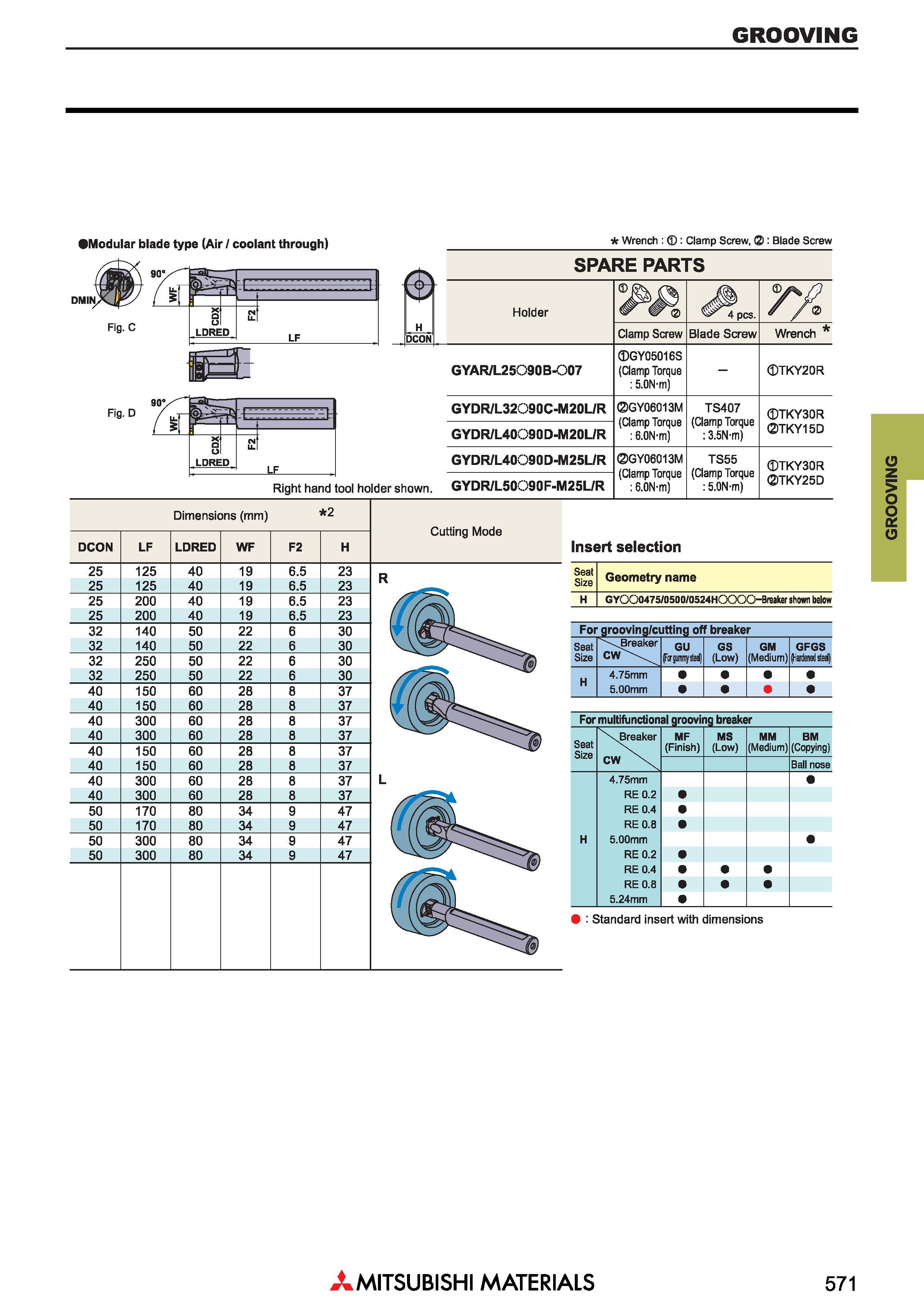

Токарные канавочные резцы Mitsubishi для наружного и внутреннего точения GROOVING _ Modular blade type (Air I coolant through) DMir Wrench Clamp Screw, Blade Screw a Запасные части для металлорежущего инструмента SPARE PARTS DCON Fig. D f u-/ S -1 1 \ r s o LDRE D CN 11. LF Показан металлорежущий инструмент правого исполнения Right hand tool holder shown. Размеры в мм Dimensions (mm) 2 Cutting Mode CON LF LDRED WF F2 H 25 125 40 19 6.5 23 R 25 125 40 19 6.5 23 25 200 40 19 6.5 23 25 200 40 19 6.5 23 32 140 50 22 6 30 32 140 50 22 6 30 32 250 50 22 6 30 32 250 50 22 6 30 40 150 60 28 8 37 40 150 60 28 8 37 40 300 60 28 8 37 40 300 60 28 8 37 40 150 60 28 8 37 40 150 60 28 8 37 L 40 300 60 28 8 37 40 300 60 28 8 37 50 170 80 34 9 47 50 170 80 34 9 47 50 300 80 34 9 47 50 300 80 34 9 47 Holder pcs. 7X Clamp Screw Blade Screw Wrench GYAR/L25090B-Q07 GY05016S (Clamp Torque 5.0N-m) - TKY20R GYDR/L32090C-M20L/R GY06013M (Clamp Torque 6.0N-m) TS407 (Clamp Torque 3.5N-m) TKY30R TKY15D GYDR/L40090D-M20L/R GYDR/L40090D-M25L/R GY06013M (Clamp Torque 6.0N-m) TS55 (Clamp Torque 5.0N-m) TKY30R TKY25D GYDR/L50090F-M25L/R Insert selection Seat Size Geometry name GYOC;0475/0500/0524HC/X>O-Breaker shown below For grooving/cutting off breaker Seat Size ''\Breaker GU (Forpmfsld GS (Low) GM (Medium) GFGS Hardened sted) H 4.75mm 5.00mm For multifunctional grooving breaker Seat Size X Breaker MF (Finish) MS (Low) MM (Medium) BM (Copying) CW X. Ball nose 4.75mm RE 0.2 RE 0.4 RE 0.8 H 5.00mm RE 0.2 RE 0.4 RE 0.8 5.24mm Standard insert with dimensions Mitsubishi Materials 571 GROOVING
