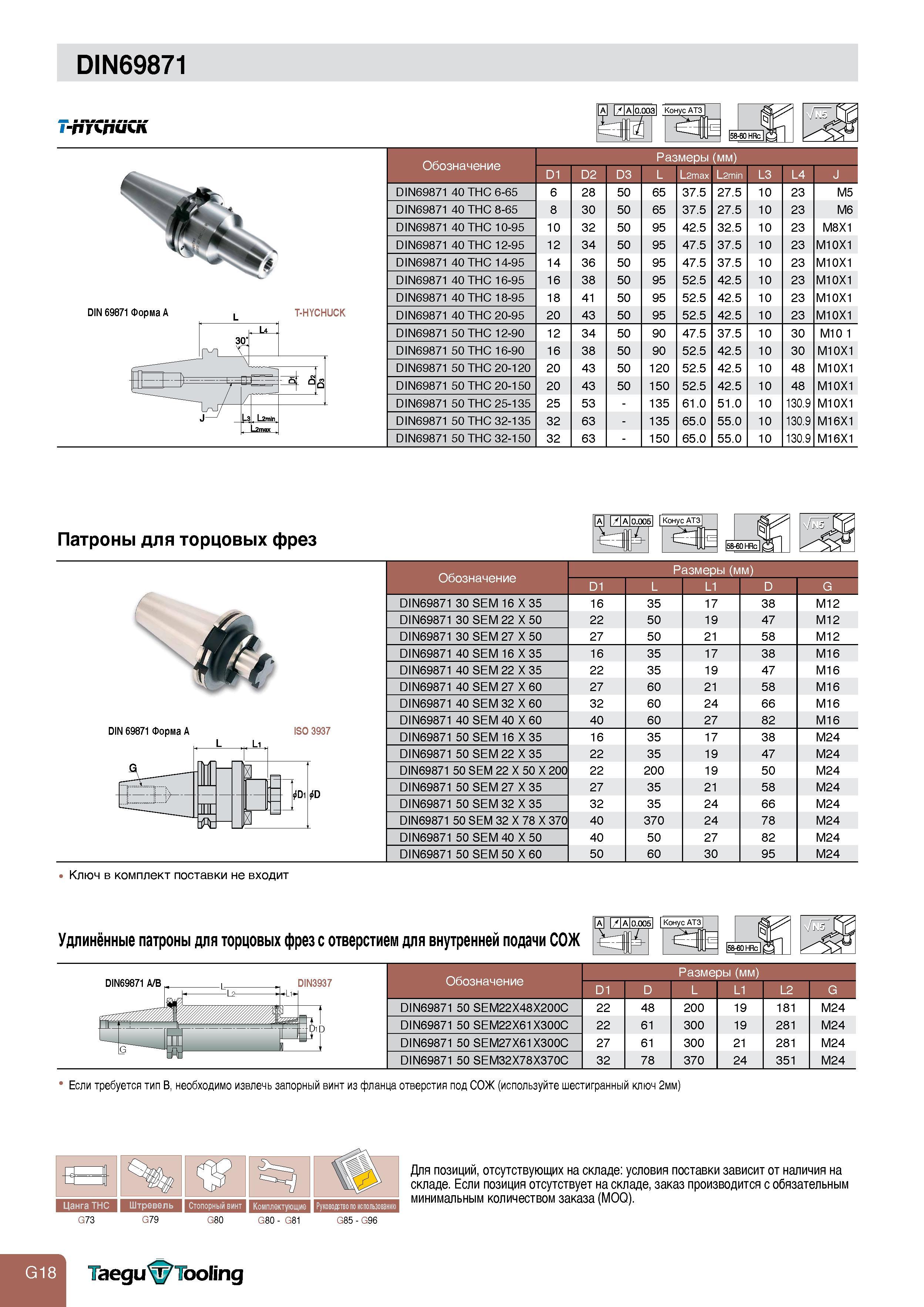

720 Каталог TAEGUTEC 2011 Металлорежущий инструмент и инструментальная оснастка Стр.G18

Каталог TAEGUTEC 2011 Режущий инструмент и оснастка Стр. G18 0720 Lab2u

DIN69871 а1 А 0 00з1 Конус АТ3 il l а) Обозначение D1 D2 D3 Размеры (мм) L L2max L2min L3 L4 J DIN69871 40 THC 6-65 6 28 50 65 37.5 27.5 10 23 M5 DIN69871 40 THC 8-65 8 30 50 65 37.5 27.5 10 23 M6 DIN69871 40 THC 10-95 10 32 50 95 42.5 32.5 10 23 M8X1 DIN69871 40 THC 12-95 12 34 50 95 47.5 37.5 10 23 M10X1 DIN69871 40 THC 14-95 14 36 50 95 47.5 37.5 10 23 M10X1 DIN69871 40 THC 16-95 16 38 50 95 52.5 42.5 10 23 M10X1 DIN69871 40 THC 18-95 18 41 50 95 52.5 42.5 10 23 M10X1 DIN69871 40 THC 20-95 20 43 50 95 52.5 42.5 10 23 M10X1 DIN69871 50 THC 12-90 12 34 50 90 47.5 37.5 10 30 M10 1 DIN69871 50 THC 16-90 16 38 50 90 52.5 42.5 10 30 M10X1 DIN69871 50 THC 20-120 20 43 50 120 52.5 42.5 10 48 M10X1 DIN69871 50 THC 20-150 20 43 50 150 52.5 42.5 10 48 M10X1 DIN69871 50 THC 25-135 25 53 - 135 61.0 51.0 10 130.9 M10X1 DIN69871 50 THC 32-135 32 63 - 135 65.0 55.0 10 130.9 M16X1 DIN69871 50 THC 32-150 32 63 - 150 65.0 55.0 10 130.9 M16X1 Патроны для торцовых фрез DIN 69871 Форма А ISO 3937 1 3 - 5Ш1 - llll 0 11 А А 0.00б Конус АТ3 О Размеры (мм) D1 L L1 D G DIN69871 30 SEM 16 X 35 16 35 17 38 M12 DIN69871 30 SEM 22 X 50 22 50 19 47 M12 DIN69871 30 SEM 27 X 50 27 50 21 58 M12 DIN69871 40 SEM 16 X 35 16 35 17 38 M16 DIN69871 40 SEM 22 X 35 22 35 19 47 M16 DIN69871 40 SEM 27 X 60 27 60 21 58 M16 DIN69871 40 SEM 32 X 60 32 60 24 66 M16 DIN69871 40 SEM 40 X 60 40 60 27 82 M16 DIN69871 50 SEM 16 X 35 16 35 17 38 M24 DIN69871 50 SEM 22 X 35 22 35 19 47 M24 DIN69871 50 SEM 22 X 50 X 200 22 200 19 50 M24 DIN69871 50 SEM 27 X 35 27 35 21 58 M24 DIN69871 50 SEM 32 X 35 32 35 24 66 M24 DIN69871 50 SEM 32 X 78 X 370 40 370 24 78 M24 DIN69871 50 SEM 40 X 50 40 50 27 82 M24 DIN69871 50 SEM 50 X 60 50 60 30 95 M24 Ключ в комплект поставки не входит Удлинённые патроны для торцовых фрез с отверстием для внутренней подачи СОЖ А А 0.005 Конус АТ3 DIN69871 A B L DIN3937 L2 - -- Li Размеры (мм) D1 D L L1 L2 G DIN69871 50 SEM22X48X200C 22 48 200 19 181 M24 DIN69871 50 SEM22X61X300C 22 61 300 19 281 M24 DIN69871 50 SEM27X61X300C 27 61 300 21 281 M24 DIN69871 50 SEM32X78X370C 32 78 370 24 351 M24 Если требуется тип В необходимо извлечь запорный винт из фланца отверстия под СОЖ (используйте шестигранный ключ 2мм) Е: Цанга THC Штревель Стопорный винт Комплектующие Руководство по использованию G73 G80 Для позиций отсутствующих на складе: условия поставки зависит от наличия на складе. Если позиция отсутствует на складе заказ производится с обязательным/минимальным количеством заказа (MOQ). Tooling G80 - G81 G85 - G96
