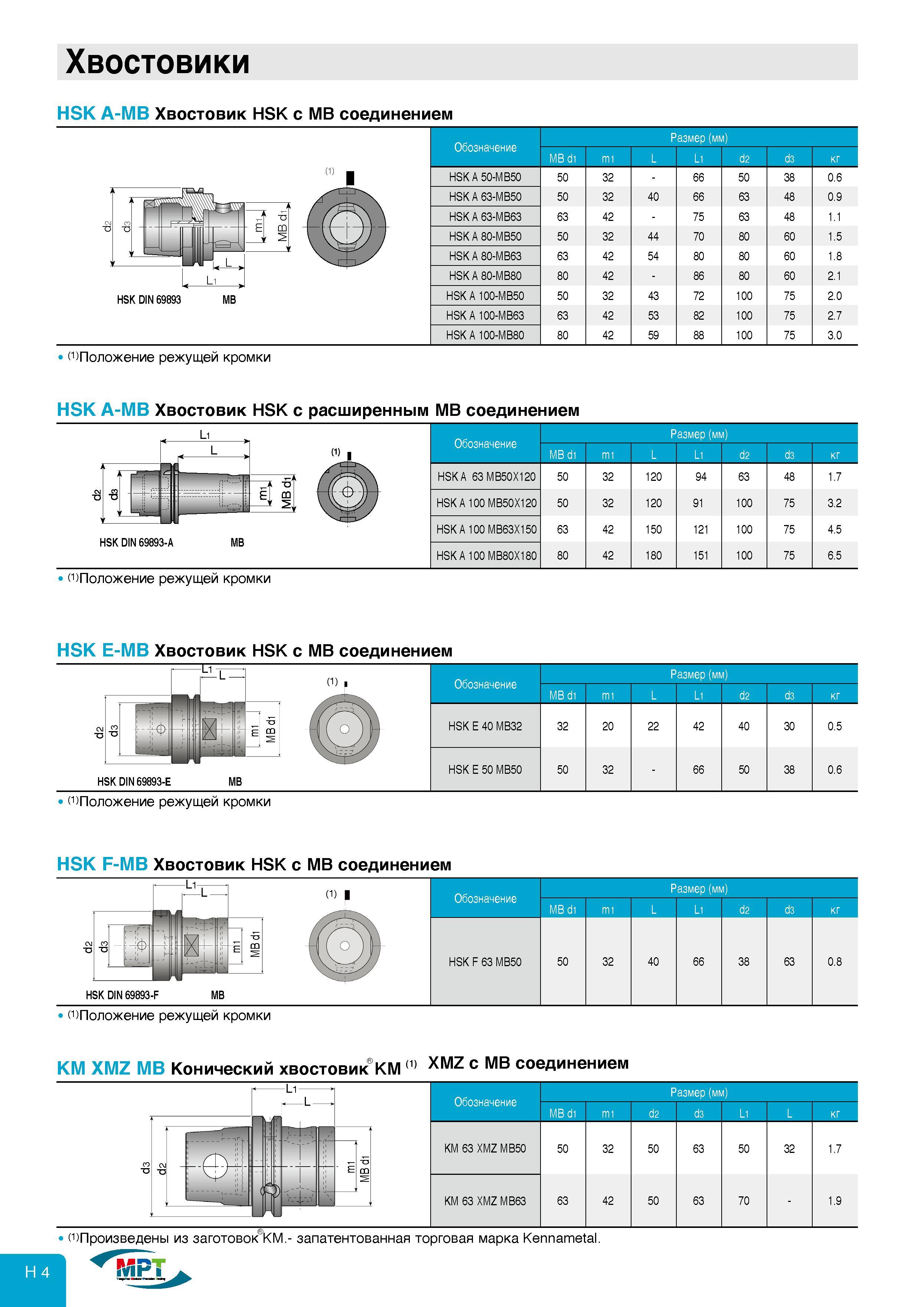

Хвостовики HSK A-MB Хвостовик HSK с MB соединением Обозначение Размер (мм) MB d1 m1 L L1 d2 d3 кг HSK A 50-MB50 50 32 - 66 50 38 0.6 HSK A 63-MB50 50 32 40 66 63 48 0.9 HSK A 63-MB63 63 42 - 75 63 48 1.1 HSK A 80-MB50 50 32 44 70 80 60 1.5 HSK A 80-MB63 63 42 54 80 80 60 1.8 HSK A 80-MB80 80 42 - 86 80 60 2.1 HSK A 100-MB50 50 32 43 72 100 75 2.0 HSK A 100-MB63 63 42 53 82 100 75 2.7 HSK A 100-MB80 80 42 59 88 100 75 3.0 (1)Положение режущей кромки HSK A-MB Хвостовик HSK с расширенным MB соединением Обозначение Размер (мм) MB d1 m1 L L1 d2 d3 кг HSK DIN 69893-A MB HSK A 63 MB50X120 HSK A 100 MB50X120 HSK A 100 MB63X150 HSK A 100 MB80X180 50 50 63 80 32 32 42 42 120 120 150 180 94 91 121 151 63 100 100 100 48 75 75 75 1.7 3.2 4.5 6.5 (1)Положение режущей кромки HSK E-MB Хвостовик HSK с MB соединением i L (1) Обозначение Размер (мм) MB d1 m1 L L1 d2 d3 кг HSK DIN 69893-E MB HSK E 40 MB32 HSK E 50 MB50 32 50 20 32 22 42 66 40 50 30 38 0.5 0.6 (1)Положение режущей кромки HSK F-MB Хвостовик HSK с MB соединением о) i HSK DIN 69893-F MB Обозначение Размер (мм) MB d1 m1 L L1 d2 d3 кг HSK F 63 MB50 50 32 40 66 38 63 0.8 (1)Положение режущей кромки KM XMZ MB Конический хвостовик КМ (1) с MB соединением Обозначение Размер (мм) MB d1 m1 d2 d3 L1 L кг KM 63 XMZ MB50 50 32 50 63 50 32 1.7 KM 63 XMZ MB63 63 42 50 63 70 - 1.9 (1)Произведены из заготовок KM.- запатентованная торговая марка Kennametal.
