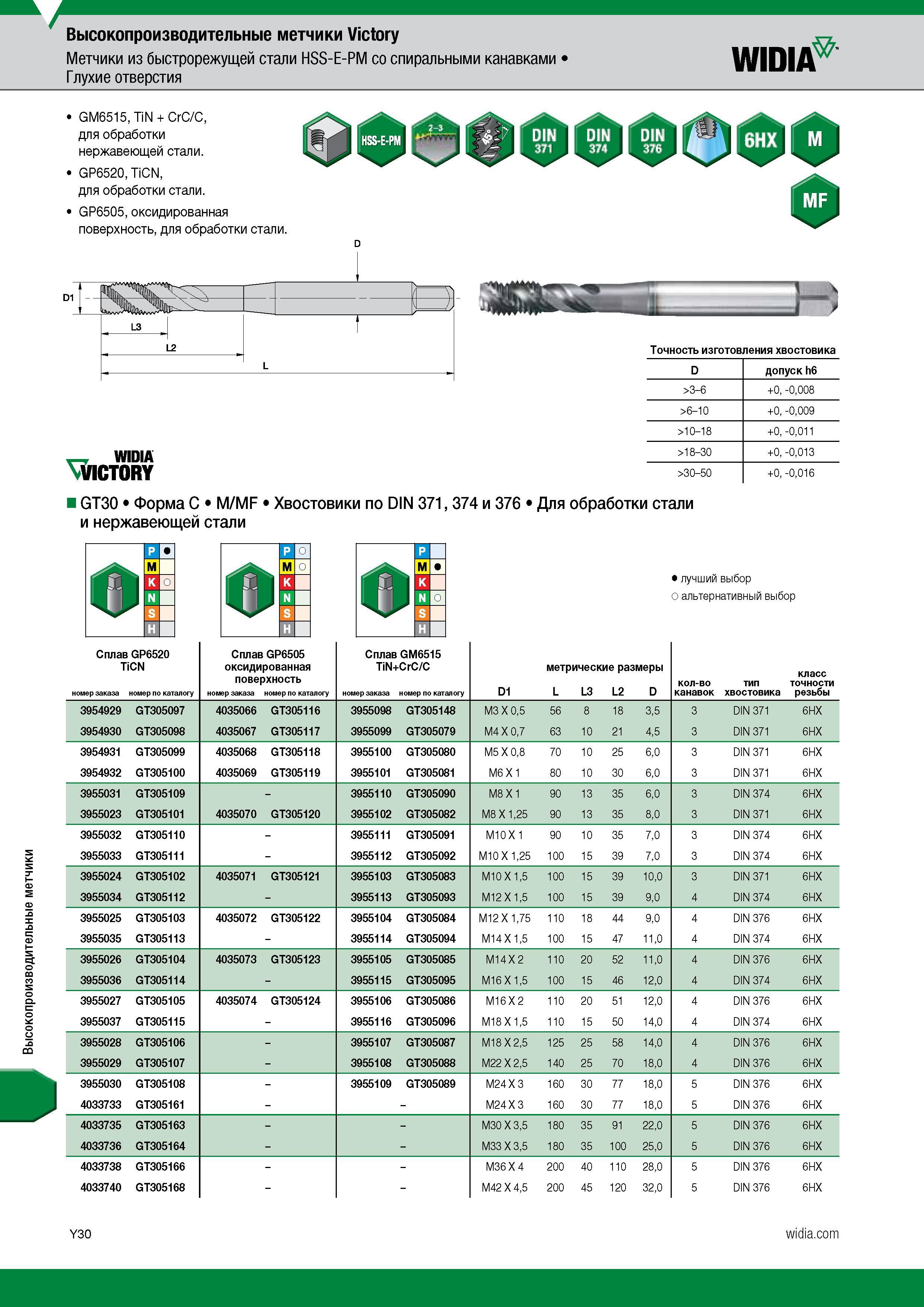

Винтовые метрические машинные метчики Widia Victory из быстрорежущей стали HSS-E-PM с правосторонними спиральными стружечными канавками Резьбонарезной монолитный инструмент для нарезания резьбы в глухих отверстиях Общий вид Основные размеры Обозначение по каталогу Глухие отверстия GM6515, TiN + CrC/C, для обработки нержавеющей стали. GP6520 TiCN для обработки стали. GP6505, оксидированная поверхность, для обработки стали. 2-3 - И-/ Точность изготовления хвостовика GT30 Форма С M/MF Хвостовики по DIN 371, 374 и 376 Для обработки стали и нержавеющей стали D допуск h6 >3-6 +0, -0,008 >6-10 +0, -0,009 >10-18 +0, -0,011 >18-30 +0, -0,013 >30-50 +0, -0,016 Лучший и альтернативный выбор инструмента Сплав GP6520 TiCN номер заказа номер по каталогу Сплав GP6505 оксидированная поверхность номер заказа номер по каталогу Сплав GM6515 TiN+CrC/C номер заказа номер по каталогу D1 метрические размеры L L3 L2 D количество канавок тип хвостовика класс точности резьбы 3954929 GT305097 4035066 GT305116 3955098 GT305148 M3 X 0,5 56 8 18 3,5 3 DIN 371 6HX 3954930 GT305098 4035067 GT305117 3955099 GT305079 M4 X 0,7 63 10 21 4,5 3 DIN 371 6HX 3954931 GT305099 4035068 GT305118 3955100 GT305080 M5 X 0,8 70 10 25 6,0 3 DIN 371 6HX 3954932 GT305100 4035069 GT305119 3955101 GT305081 M6 X 1 80 10 30 6,0 3 DIN 371 6HX 3955031 GT305109 - 3955110 GT305090 M8 X 1 90 13 35 6,0 3 DIN 374 6HX 3955023 GT305101 4035070 GT305120 3955102 GT305082 M8 X 1,25 90 13 35 8,0 3 DIN 371 6HX 3955032 GT305110 - 3955111 GT305091 M10 X 1 90 10 35 7,0 3 DIN 374 6HX 3955033 GT305111 - 3955112 GT305092 M10 X 1,25 100 15 39 7,0 3 DIN 374 6HX 3955024 GT305102 4035071 GT305121 3955103 GT305083 M10 X 1,5 100 15 39 10,0 3 DIN 371 6HX 3955034 GT305112 - 3955113 GT305093 M12 X 1,5 100 15 39 9,0 4 DIN 374 6HX 3955025 GT305103 4035072 GT305122 3955104 GT305084 M12 X 1,75 110 18 44 9,0 4 DIN 376 6HX 3955035 GT305113 - 3955114 GT305094 M14 X 1,5 100 15 47 11,0 4 DIN 374 6HX 3955026 GT305104 4035073 GT305123 3955105 GT305085 M14 X 2 110 20 52 11,0 4 DIN 376 6HX 3955036 GT305114 - 3955115 GT305095 M16 X 1,5 100 15 46 12,0 4 DIN 374 6HX 3955027 GT305105 4035074 GT305124 3955106 GT305086 M16 X 2 110 20 51 12,0 4 DIN 376 6HX 3955037 GT305115 - 3955116 GT305096 M18 X 1,5 110 15 50 14,0 4 DIN 374 6HX 3955028 GT305106 - 3955107 GT305087 M18 X 2,5 125 25 58 14,0 4 DIN 376 6HX 3955029 GT305107 - 3955108 GT305088 M22 X 2,5 140 25 70 18,0 4 DIN 376 6HX 3955030 GT305108 - 3955109 GT305089 M24 X 3 160 30 77 18,0 5 DIN 376 6HX 4033733 GT305161 M24 X 3 160 30 77 18,0 5 DIN 376 6HX 4033735 GT305163 M30 X 3,5 180 35 91 22,0 5 DIN 376 6HX 4033736 GT305164 M33 X 3,5 180 35 100 25,0 5 DIN 376 6HX 4033738 GT305166 M36 X 4 200 40 110 28,0 5 DIN 376 6HX 4033740 GT305168 M42 X 4,5 200 45 120 32,0 5 DIN 376 6HX
