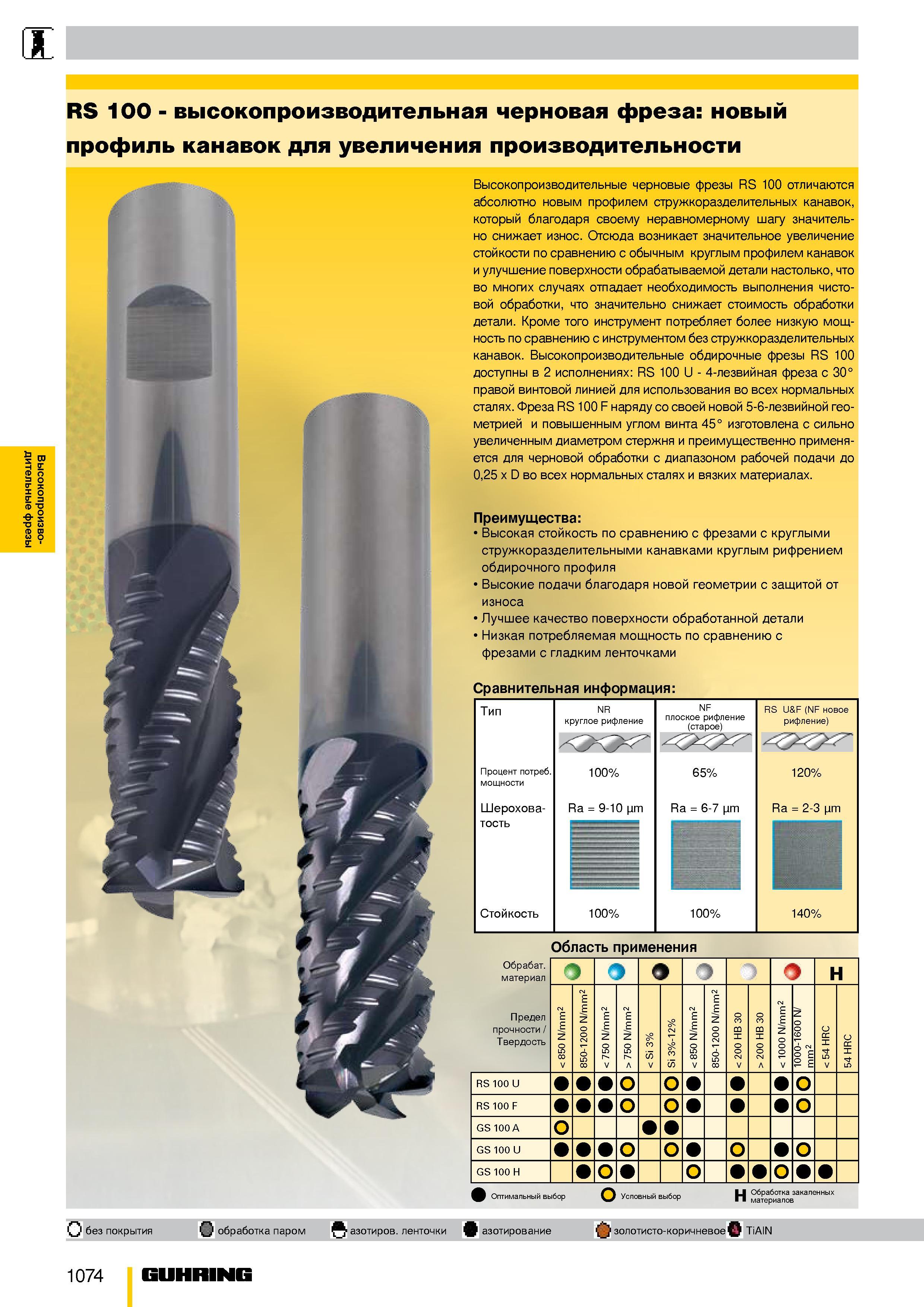

Черновые цельнотвердосплавные фрезы RS 100 отличаются абсолютно новым профилем стружкоразделительных канавок, который благодаря своему —> _ неравномерному шагу значительно снижает износ. Отсюда возникает значительное увеличение стойкости по сравнению с обычным круглым профилем канавок и улучшение поверхности обрабатываемой детали настолько, что во многих случаях отпадает необходимость выполнения чистовой обработки, что значительно снижает стоимость обработки детали. Кроме того инструмент потребляет более низкую мощность по сравнению с инструментом без стружкоразделительных канавок. Высокопроизводительные обдирочные фрезы RS 100 доступны в 2 исполнениях RS 100 U 4-лезвийная фреза с 30° правой винтовой линией для использования во всех нормальных сталях. Фреза RS 100 F наряду со своей новой 5-6-лезвийной геометрией и повышенным углом винта 45° изготовлена с сильно увеличенным диаметром стержня и преимущественно применяется для черновой обработки с диапазоном рабочей подачи до 0,25 х D во всех нормальных сталях и вязких материалах. Преимущества Высокая стойкость по сравнению с фрезами с круглыми стружкоразделительными канавками круглым рифрением обдирочного профиля Высокие подачи благодаря новой геометрии с защитой от износа Лучшее качество поверхности обработанной детали Низкая потребляемая мощность по сравнению с фрезами с гладким ленточками Сравнительная информация Q Тип Процент потреб. мощности Шерохова- тость Стойкость NR круглое рифление 100% Ra 9-10 |im 100% NF плоское рифление (старое) 65% Ra 6-7 |im 100% RS U&F (NF новое рифление) 120% Ra 2-3 |im 140% Область применения Обрабат. материал Предел прочности/ Твердость 9 H 850 N/mm2 850-1200 N/mm2 750 N/mm2 > 750 N/mm2 Si 3% Si 3%-12% 850 N/mm2 850-1200 N/mm2 200 HB 30 > 200 HB 30 1000 N/mm2 1000-1600 N/ mm2 54 HRC 54 HRC RS 100 U О RS 100 F О GS 100 A О GS 100 U GS 100 H О Оптимальный выбор Условный выбор H Обработка закаленных материалов без покрытия 1 обработка паром 1 азотирование золотисто-коричневое О TiAIN 1074 Guhring Высокопроизводительные фрезы RS 100 высокопроизводительная черновая фреза новый профиль канавок для увеличения производительности Высокопроизводительные
