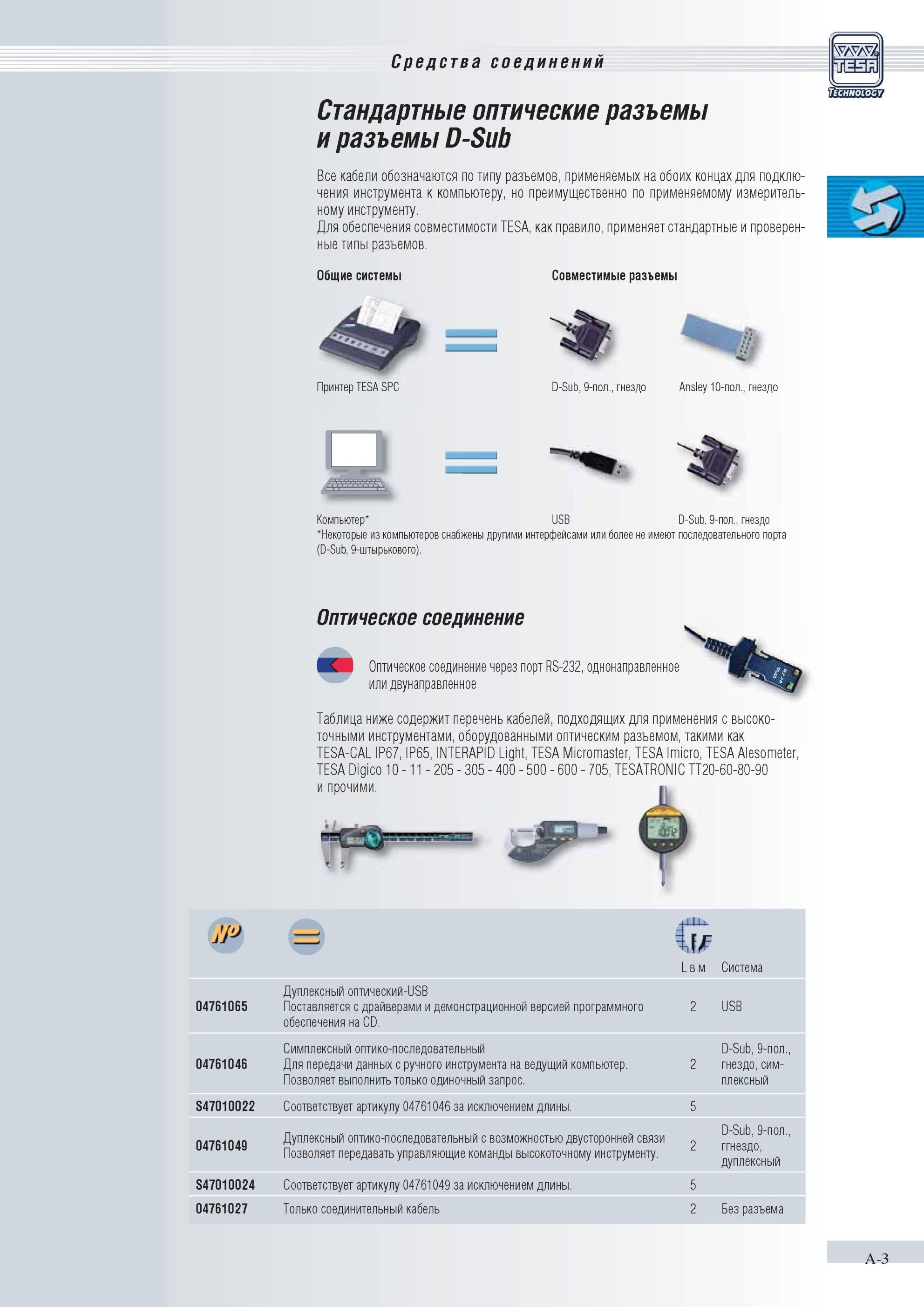

Технологии измерений фирмы Tesa SA Швейцария Средства соединений для измерительных высокопроизводительных систем Стандартные оптические разъемы и разъемы D-Sub Все кабели обозначаются по типу разъемов, применяемых на обоих концах для подключения инструмента к компьютеру, но преимущественно по применяемому измерительному инструменту. Для обеспечения совместимости TESA, как правило, применяет стандартные и проверенные типы разъемов. Общие системы Принтер TESA SPC Совместимые разъемы D-Sub, 9-пол., гнездо Ansley 10-пол., гнездо Компьютер USB D-Sub, 9-пол., гнездо Некоторые из компьютеров снабжены другими интерфейсами или более не имеют последовательного порта (D-Sub, 9-штырькового). Оптическое соединение Оптическое соединение через порт RS-232, однонаправленное или двунаправленное Таблица ниже содержит перечень кабелей, подходящих для применения с высокоточными инструментами, оборудованными оптическим разъемом, такими как TESA-CAL IP67, IP65, INTERaPiD Light, TESA Micromaster, TESA Imicro, TESA Alesometer, TESA Digico 10 11 205 305 400 500 600 705, TESATRONIC TT20-60-80-90 и прочими. и прочими. 1 111 1 и L в м Система Дуплексный оптический-USB Поставляется с драйверами и демонстрационной версией программного 2 USB обеспечения на CD. Симплексный оптико-последовательный D-Sub, 9-пол., Для передачи данных с ручного инструмента на ведущий компьютер. 2 гнездо, сим- Позволяет выполнить только одиночный запрос. плексный Соответствует артикулу 04761046 за исключением длины. 5 Дуплексный оптико-последовательный с возможностью двусторонней связи 2 D-Sub, 9-пол., ггнездо, дуплексный Позволяет передавать управляющие команды высокоточному инструменту. Соответствует артикулу 04761049 за исключением длины. 5 Только соединительный кабель 2 Без разъема А-3 04761065 04761046 S47010022 04761049 S47010024 04761027 Средства соединений
