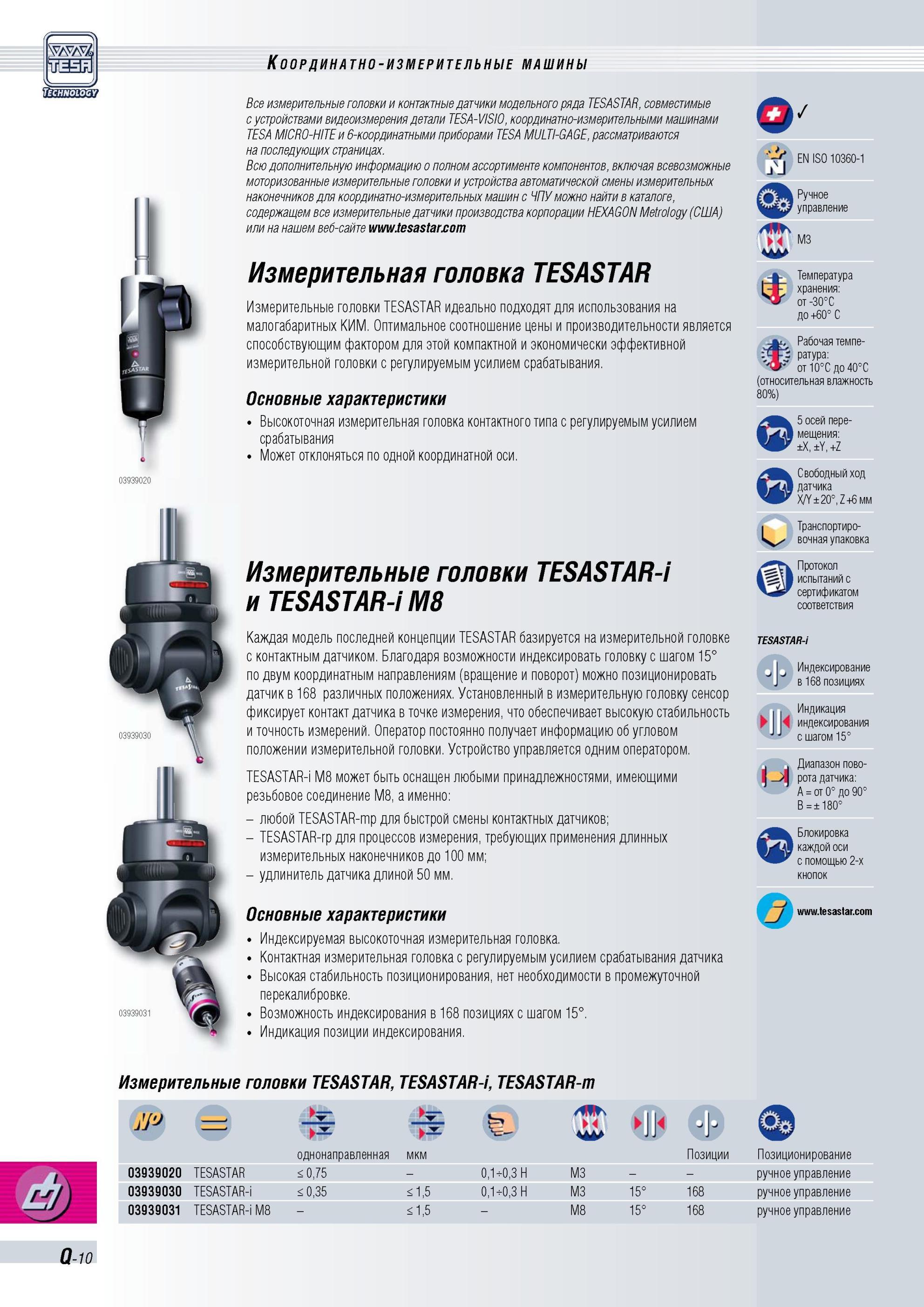

Все измерительные головки и контактные датчики модельного ряда TESASTAR, совместимые с устройствами видеоизмерения детали TESA-VISIO, координатно

Все измерительные головки и контактные датчики модельного ряда TESASTAR, совместимые с устройствами видеоизмерения детали TESA-VISIO, координатно-измерительными машинами TESA MICRO-HITE и 6-координатными приборами TESA MULTI-GAGE, рассматриваются на последующих страницах. Всю дополнительную информацию о полном ассортименте компонентов, включая всевозможные моторизованные измерительные головки и устройства автоматической смены измерительных наконечников для координатно-измерительных машин с ЧПУ можно найти в каталоге, содержащем все измерительные датчики производства корпорации HEXAGON Metrology (США) или на нашем веб-сайте Измерительная головка TESASTAR Измерительные головки TESASTAR идеально подходят для использования на малогабаритных КИМ. Оптимальное соотношение цены и производительности является способствующим фактором для этой компактной и экономически эффективной измерительной головки с регулируемым усилием срабатывания. Основные характеристики Высокоточная измерительная головка контактного типа с регулируемым усилием срабатывания Может отклоняться по одной координатной оси. Измерительные головки TESASTAR-i и TESASTAR-i M8 Каждая модель последней концепции TESASTAR базируется на измерительной головке с контактным датчиком. Благодаря возможности индексировать головку с шагом 15° по двум координатным направлениям (вращение и поворот) можно позиционировать датчик в 168 различных положениях. Установленный в измерительную головку сенсор фиксирует контакт датчика в точке измерения, что обеспечивает высокую стабильность и точность измерений. Оператор постоянно получает информацию об угловом положении измерительной головки. Устройство управляется одним оператором. TESASTAR-i M8 может быть оснащен любыми принадлежностями, имеющими резьбовое соединение М8, а именно любой TESASTAR-mp для быстрой смены контактных датчиков; TESASTAR-rp для процессов измерения, требующих применения длинных измерительных наконечников до 100 мм; удлинитель датчика длиной 50 мм. Основные характеристики Индексируемая высокоточная измерительная головка. Контактная измерительная головка с регулируемым усилием срабатывания датчика Высокая стабильность позиционирования, нет необходимости в промежуточной перекалибровке. Возможность индексирования в 168 позициях с шагом 15°. Индикация позиции индексирования. EN ISO 10360-1 , Ручное управление M3 I Температура М- хранения от -30°С до +60° C Рабочая темпе-рэтурэ ЯГ от 10°С до 40°С (относительная влажность 80%) 5 осей перемещения ±X, ±Y,+Z Свободный ход датчика X/Y ± 20°, Z +6 мм IТранспортиро- вочная упаковка Протокол испытаний с сертификатом соответствия TESASTAR-i Индексирование в 168 позициях Индикация к индексирования J с шагом 15° 1 , Диапазон пово- >1 рота датчика А от 0° до 90° B=± 180° Блокировка каждой оси с помощью 2-х кнопок Измерительные головки TESASTAR, TESASTAR-i, TESASTAR-m Q-10 03939020 однонаправленная мкм Позиции Позиционирование 03939020 TESASTAR 0,75 0,1-0,3 Н M3 ручное управление 03939030 TESASTAR-i 0,35 1,5 0,1-0,3 Н M3 15° 168 ручное управление 03939031 TESASTAR-i M8 1,5 M8 15° 168 ручное управление Координатно-измерительные машины
