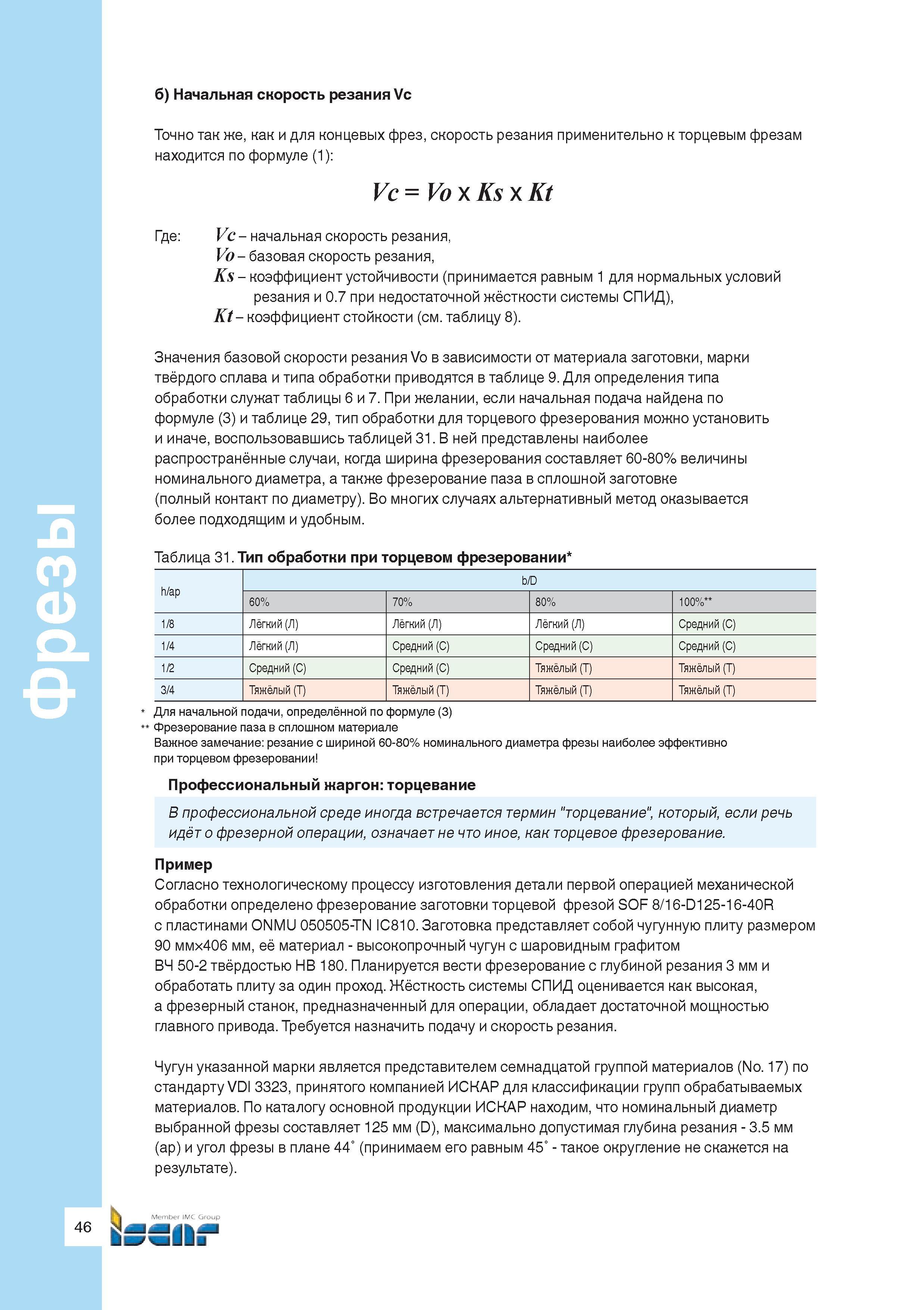

Расчет начальной скорости резания Vc при фрезеровании торцевыми фрезами Данная величина находится по формуле Vc = Vo x Ks x Kt Где Vc - начальная скорость резания, Vo - базовая скорость резания, Ks - коэффициент устойчивости (принимается равным 1 для нормальных условий резания и 0.7 при недостаточной жёсткости системы СПИД), Kt - коэффициент стойкости (см. таблицу 8). Значения базовой скорости резания Vo в зависимости от материала заготовки, марки твёрдого сплава и типа обработки приводятся в таблице 9. Для определения типа обработки служат таблицы 6 и 7. При желании, если начальная подача найдена по формуле (3) и таблице 29, тип обработки для торцевого фрезерования можно установить и иначе, воспользовавшись таблицей 31. В ней представлены наиболее распространённые случаи, когда ширина фрезерования составляет 60-80% величины номинального диаметра, а также фрезерование паза в сплошной заготовке (полный контакт по диаметру). Во многих случаях альтернативный метод оказывается более подходящим и удобным. Таблица 31. Тип обработки при торцевом фрезеровании h/ap b/D 60% 70% 80% 100% 1/8 Лёгкий (Л) Лёгкий (Л) Лёгкий (Л) Средний(С) 1/4 Лёгкий (Л) Средний(С) Средний (С) Средний(С) 1/2 Средний(С) Средний(С) Тяжёлый (Т) Тяжёлый (Т) 3/4 Тяжёлый (Т) Тяжёлый (Т) Тяжёлый (Т) Тяжёлый (Т) Для начальной подачи, определённой по формуле (3) Фрезерование паза в сплошном материале Важное замечание резание с шириной 60-80% номинального диаметра фрезы наиболее эффективно при торцевом фрезеровании Профессиональный жаргон торцевание В профессиональной среде иногда встречается термин "торцевание", который, если речь идёт о фрезерной операции, означает не что иное, как торцевое фрезерование. Пример Согласно технологическому процессу изготовления детали первой операцией механической обработки определено фрезерование заготовки торцевой фрезой SOF 8/16-D125-16-40R с пластинами ONMU 050505-TN IC810. Заготовка представляет собой чугунную плиту размером 90 ммх406 мм, её материал - высокопрочный чугун с шаровидным графитом ВЧ 50-2 твёрдостью НВ 180. Планируется вести фрезерование с глубиной резания 3 мм и обработать плиту за один проход. Жёсткость системы СПИД оценивается как высокая, а фрезерный станок, предназначенный для операции, обладает достаточной мощностью главного привода. Требуется назначить подачу и скорость резания. Чугун указанной марки является представителем семнадцатой группой материалов (No. 17) по стандарту VDI 3323, принятого компанией ИСКАР для классификации групп обрабатываемых материалов. По каталогу основной продукции ИСКАР находим, что номинальный диаметр выбранной фрезы составляет 125 мм (D), максимально допустимая глубина резания - 3.5 мм (ар) и угол фрезы в плане 44° (принимаем его равным 45° - такое округление не скажется на результате). Фрезы б) Точно так же, как и для концевых фрез, скорость резания применительно к торцевым фрезам
