Электронное устройство TESATRONIC TT90 Технические данные и пр см стр 0-46 Калибровочные меры Имитация полумостовых щупов с 73,75 мВ/В/мм Подходи

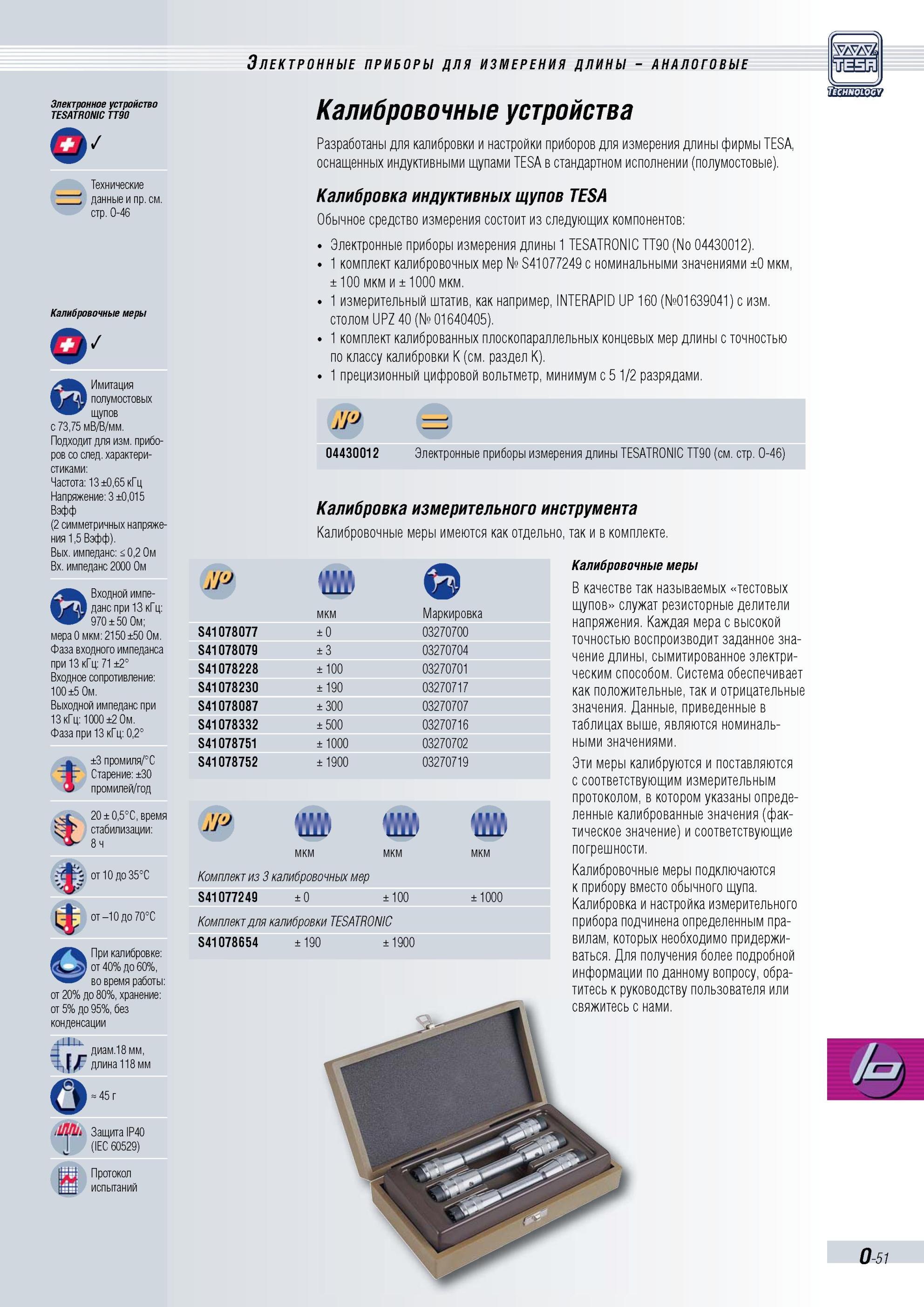

Электронное устройство TESATRONIC TT90 Технические данные и пр. см. стр. 0-46 Калибровочные меры Имитация полумостовых щупов с 73,75 мВ/В/мм. Подходит для изм. приборов след. характеристиками Частота 13 ±0,65 кГц Напряжение 3 ±0,015 Вэфф (2 симметричных напряжения 1,5 Вэфф). Вых. импеданс 0,2 Ом Вх. импеданс 2000 Ом Входной импеданс при 13 кГц 970 ±50 Ом; мера 0 мкм 2150 ±50 Ом. Фаза входного импеданса при 13 кГц 71 ±2° Входное сопротивление 100 ±5 Ом. Выходной импеданс при 13 кГц 1000 ±2 Ом. Фаза при 13 кГц 0,2° t±3 промиля/°С Старение ±30 промилей/год t20±0,5°C, время стабилизации 8ч от10до35°С [г от-10 до 70°С При калибровке от 40% до 60%, во время работы от 20% до 80%, хранение от 5% до 95%, без конденсации 11111 J диам.18 мм, длина 118мм оИг TЗащита IP40 w (IEC 60529) Протокол Электронные приборы для измерения длины аналоговые Калибровочные устройства Разработаны для калибровки и настройки приборов для измерения длины фирмы TESA, оснащенных индуктивными щупами TESA в стандартном исполнении (полумостовые). Калибровка индуктивных щупов TESA Обычное средство измерения состоит из следующих компонентов Электронные приборы измерения длины 1 TESATRONIC TT90 (No 04430012). 1 комплект калибровочных мер № S41077249 с номинальными значениями ±0 мкм, ± 100 мкм и ± 1000 мкм. 1 измерительный штатив, как например, INTERAPID UP 160 (№01639041) с изм. столом UPZ 40 (№ 01640405). 1 комплект калиброванных плоскопараллельных концевых мер длины с точностью по классу калибровки К (см. раздел K). 1 прецизионный цифровой вольтметр, минимум с 5 1/2 разрядами. Калибровка измерительного инструмента Калибровочные меры имеются как отдельно, так и в комплекте. Hill Mil мкм Маркировка S41078077 ± 0 03270700 S41078079 ± 3 03270704 S41078228 ± 100 03270701 S41078230 ± 190 03270717 S41078087 3 ± 03270707 S41078332 5 ± 03270716 S41078751 ± 1000 03270702 S41078752 ± 1900 03270719 411 а 4 a 11 jiiii . . . мкм Комплект из 3 калибровочных мер S41077249 ± 0 ± 100 Комплект для калибровки TESATRONIC S41078654 ± 190 ± 1900 мкм ± 1000 Калибровочные меры В качестве так называемых тестовых щупов служат резисторные делители напряжения. Каждая мера с высокой точностью воспроизводит заданное значение длины, сымитированное электрическим способом. Система обеспечивает как положительные, так и отрицательные значения. Данные, приведенные в таблицах выше, являются номинальными значениями. Эти меры калибруются и поставляются с соответствующим измерительным протоколом, в котором указаны определенные калиброванные значения (фактическое значение) и соответствующие погрешности. Калибровочные меры подключаются к прибору вместо обычного щупа. Калибровка и настройка измерительного прибора подчинена определенным правилам, которых необходимо придерживаться. Для получения более подробной информации по данному вопросу, обратитесь к руководству пользователя или свяжитесь с нами. O-51
