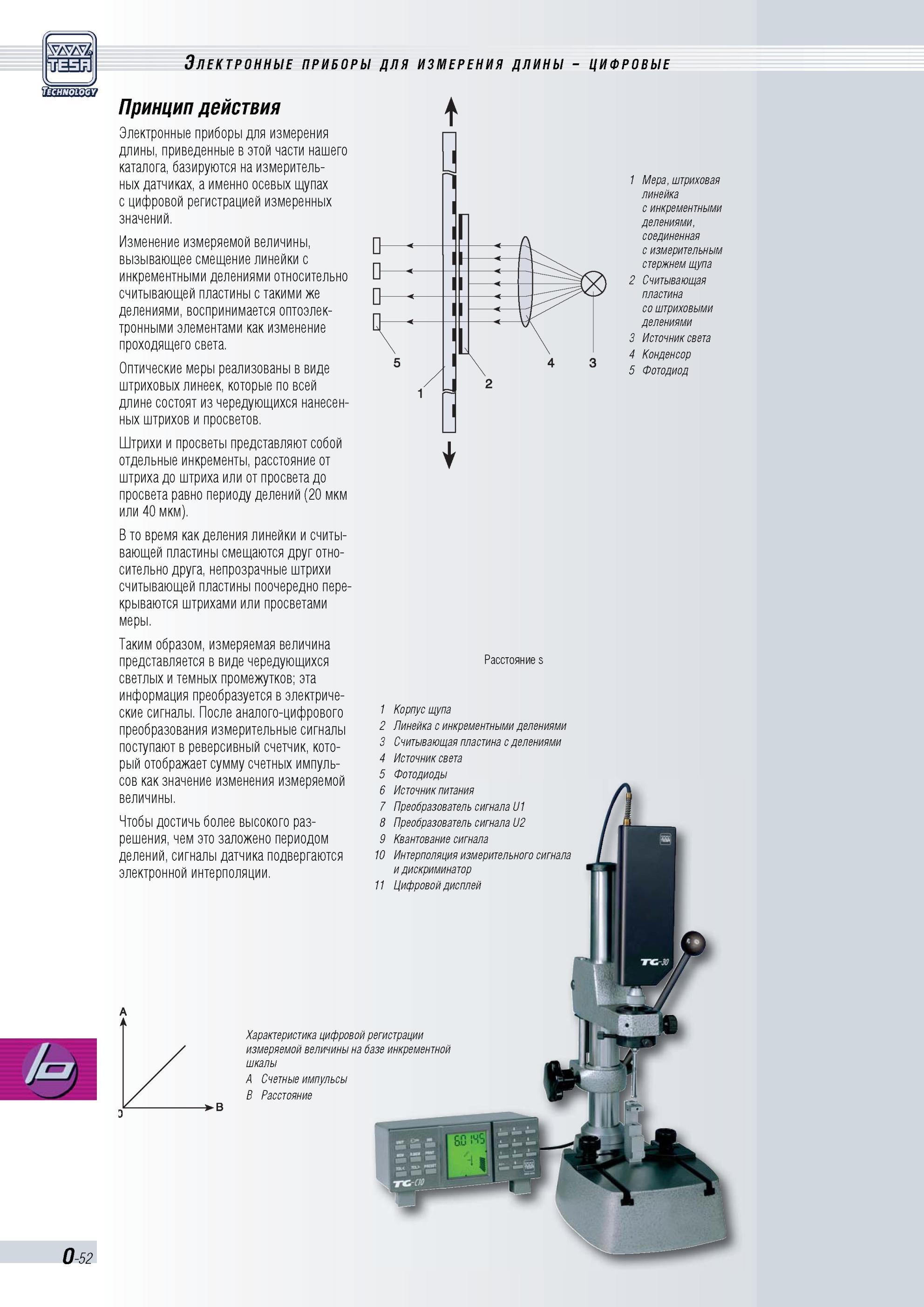

Электронные приборы Tesa для измерения длины, приведенные в этой части нашего каталога, базируются на измерительных датчиках, а именно осевых щупах с цифровой регистрацией измеренных значений. Изменение измеряемой величины, вызывающее смещение линейки с инкрементными делениями относительно считывающей пластины с такими же делениями, воспринимается оптоэлектронными элементами как изменение проходящего света. Оптические меры реализованы в виде штриховых линеек, которые по всей длине состоят из чередующихся нанесенных штрихов и просветов. Штрихи и просветы представляют собой отдельные инкременты, расстояние от штриха до штриха или от просвета до просвета равно периоду делений (20 мкм или 40 мкм). В то время как деления линейки и считывающей пластины смещаются друг относительно друга, непрозрачные штрихи считывающей пластины поочередно перекрываются штрихами или просветами меры. Таким образом, измеряемая величина представляется в виде чередующихся светлых и темных промежутков; эта информация преобразуется в электрические сигналы. После аналого-цифрового преобразования измерительные сигналы поступают в реверсивный счетчик, который отображает сумму счетных импульсов как значение изменения измеряемой величины. Чтобы достичь более высокого разрешения, чем это заложено периодом делений, сигналы датчика подвергаются электронной интерполяции. t 1 Мера, штриховая линейка с инкрементными делениями, соединенная с измерительным стержнем щупа 2 Считывающая пластина штриховыми делениями 3 Источник света 4 Конденсор 5 Фотодиод Расстояние s 1 Корпус щупа 2 Линейка с инкрементными делениями 3 Считывающая пластина с делениями 4 Источник света 5 Фотодиоды 6 Источник питания 7 Преобразователь сигнала U1 8 Преобразователь сигнала U2 9 Квантование сигнала 10 Интерполяция измерительного сигнала и дискриминатор 11 Цифровой дисплей Характеристика цифровой регистрации измеряемой величины на базе инкрементной шкалы A Счетные импульсы B Расстояние O-52 Электронные приборы для измерения длины цифровые Пнгшпя7 Принцип действия
