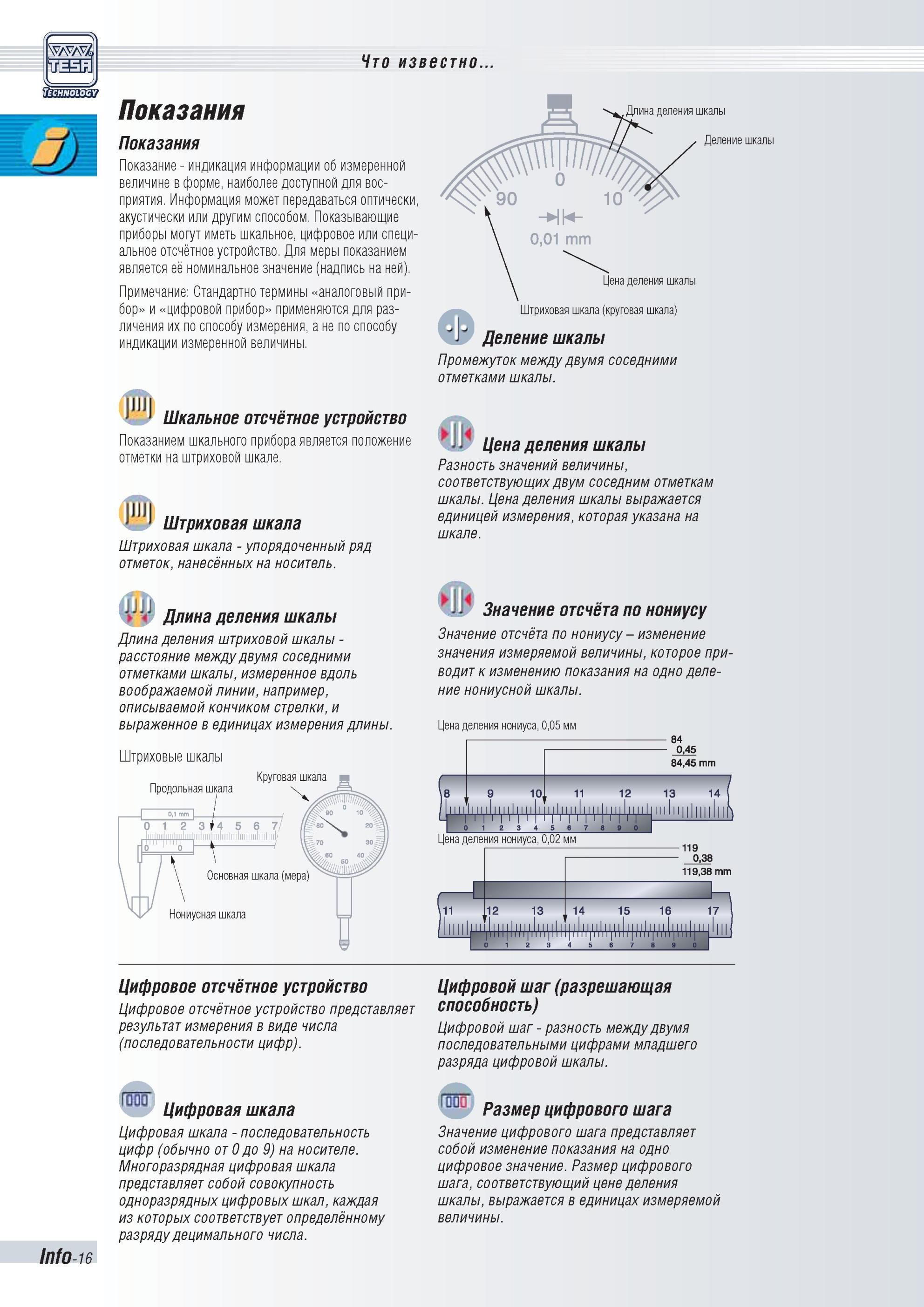

Измерительный инструмент для линейно-угловых измерений Основные понятия Показания Шкальное отсчётное устройство Значение отсчёта по нониусу Индикация информации об измеренной величине в форме, наиболее доступной для восприятия. Информация может передаваться оптически, акустически или другим способом. Показывающие приборы могут иметь шкальное, цифровое или специальное отсчётное устройство. Для меры показанием является её номинальное значение (надпись на ней). Примечание Стандартно термины аналоговый прибор и цифровой прибор применяются для различения их по способу измерения, а не по способу индикации измеренной величины. Шкальное отсчётное устройство Показанием шкального прибора является положение отметки на штриховой шкале. Штриховая шкала Штриховая шкала упорядоченный ряд отметок, нанесённых на носитель. Длина деления шкалы Длина деления штриховой шкалы -расстояние между двумя соседними отметками шкалы, измеренное вдоль воображаемой линии, например, описываемой кончиком стрелки, и выраженное в единицах измерения длины. Штриховые шкалы Круговая шкала Продольная шкала 0.1 mm 1 90 10 0 1 2 3 f 4 5 6 7 70 30 [ и Н 1 Основная шкала (мера) эниусная шкала Длина деления шкалы Деление шкалы Цена деления шкалы Штриховая шкала (круговая шкала) Деление шкалы Промежуток между двумя соседними отметками шкалы. Цена деления шкалы Разность значений величины, соответствующих двум соседним отметкам шкалы. Цена деления шкалы выражается единицей измерения, которая указана на шкале. Значение отсчёта по нониусу Значение отсчёта по нониусу изменение значения измеряемой величины, которое приводит к изменению показания на одно деление нониусной шкалы. Цена деления нониуса, 0,05 мм 84 84,45 mm L и 9 10 Цена деления нониуса, 0,02 мм 119 0,38 119,38 mm , 1 L-. \11 , Цифровое отсчётное устройство Цифровое отсчётное устройство представляет результат измерения в виде числа (последовательности цифр). Цифровой шаг (разрешающая способность) Цифровой шаг разность между двумя последовательными цифрами младшего разряда цифровой шкалы. Цифровая шкала Цифровая шкала последовательность цифр (обычно от 0 до 9) на носителе. Многоразрядная цифровая шкала представляет собой совокупность одноразрядных цифровых шкал, каждая из которых соответствует определённому разряду децимального числа. u Размер цифрового шага Значение цифрового шага представляет собой изменение показания на одно цифровое значение. Размер цифрового шага, соответствующий цене деления шкалы, выражается в единицах измеряемой величины. Info-16 Показания измерительных приборов Показания
