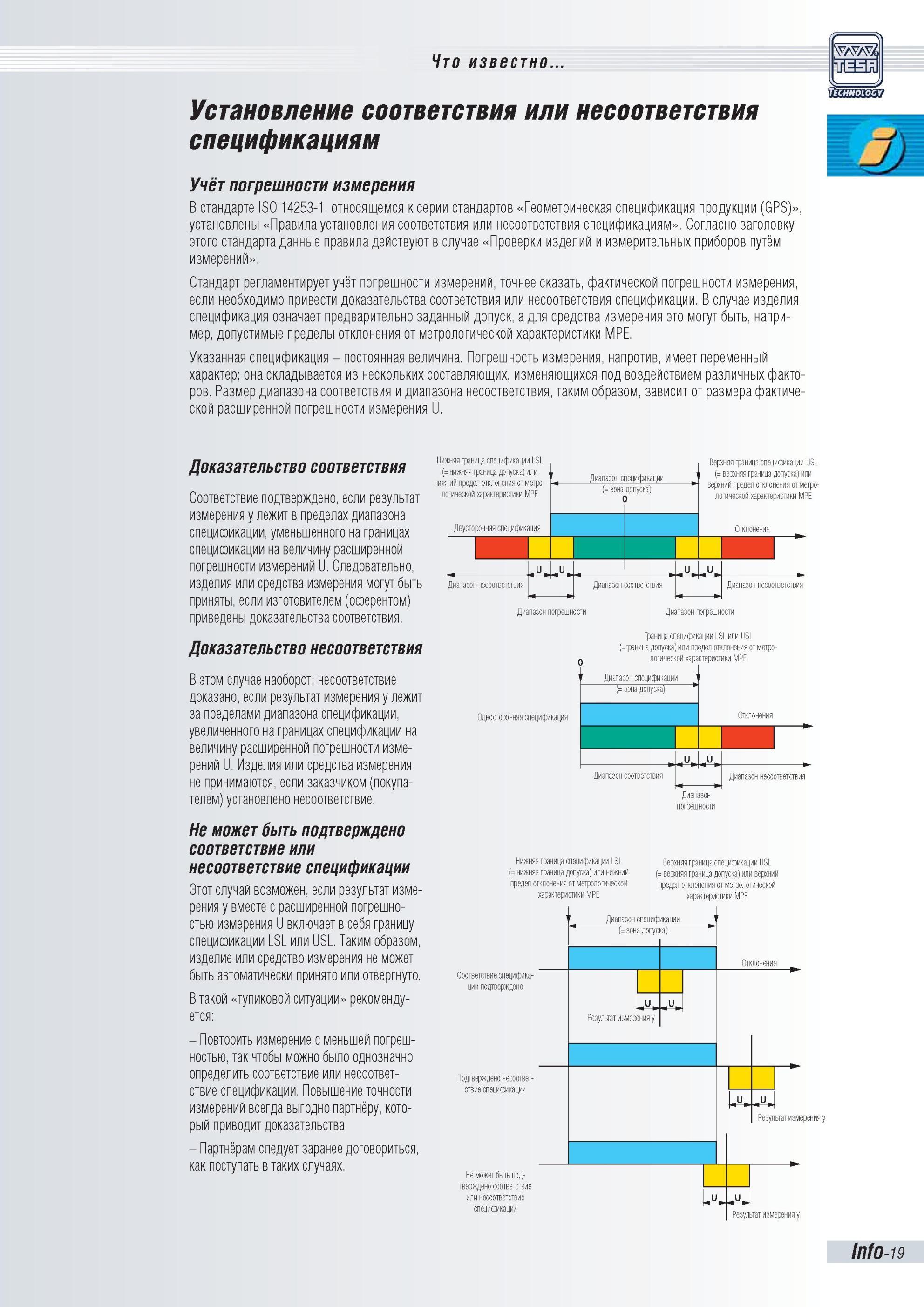

В стандарте ISO 14253-1 установлены Правила установления соответствия или несоответствия спецификациям Согласно заголовку этого нормативного документа данные правила действуют в случае Проверки изделий и измерительных приборов путём измерений. Стандарт регламентирует учёт погрешности измерений, точнее сказать, фактической погрешности измерения, если необходимо привести доказательства соответствия или несоответствия спецификации. В случае изделия спецификация означает предварительно заданный допуск, а для средства измерения это могут быть, например, допустимые пределы отклонения от метрологической характеристики MPE. Указанная спецификация постоянная величина. Погрешность измерения, напротив, имеет переменный характер; она складывается из нескольких составляющих, изменяющихся под воздействием различных факторов. Размер диапазона соответствия и диапазона несоответствия, таким образом, зависит от размера фактической расширенной погрешности измерения U. Доказательство соответствия Соответствие подтверждено, если результат измерения у лежит в пределах диапазона спецификации, уменьшенного на границах спецификации на величину расширенной погрешности измерений U. Следовательно, изделия или средства измерения могут быть приняты, если изготовителем (оферентом) приведены доказательства соответствия. Доказательство несоответствия В этом случае наоборот несоответствие доказано, если результат измерения у лежит за пределами диапазона спецификации, увеличенного на границах спецификации на величину расширенной погрешности измерений U. Изделия или средства измерения не принимаются, если заказчиком (покупателем) установлено несоответствие. Не может быть подтверждено соответствие или несоответствие спецификации Этот случай возможен, если результат измерения у вместе с расширенной погрешностью измерения U включает в себя границу спецификации LSL или USL. Таким образом, изделие или средство измерения не может быть автоматически принято или отвергнуто. В такой тупиковой ситуации рекомендуется Повторить измерение с меньшей погрешностью, так чтобы можно было однозначно определить соответствие или несоответствие спецификации. Повышение точности измерений всегда выгодно партнёру, который приводит доказательства. Партнёрам следует заранее договориться, как поступать в таких случаях. Нижняя граница спецификации LSL (= нижняя граница допуска) или 1 нижний предел отклонения от метрологической характеристики MPE Двусторонняя спецификация Диапазон несоответствия Диапазон спецификации зона допуска) О .и и. Диапазон соответствия Верхняя граница спецификации USL (= верхняя граница допуска) или верхний предел отклонения от метрологической характеристики MPE Диапазон несоответствия Диапазон погрешности Односторонняя спецификация Диапазон погрешности Граница спецификации LSL или USL (=граница допуска) или предел отклонения от метрологической характеристики MPE Диапазон спецификации (= зона допуска) Отклонения и и Диапазон соответствия Диапазон несоответствия Нижняя граница спецификации LSL (= нижняя граница допуска) или нижний предел отклонения от метрологической характеристики MPE Диапазон погрешности Верхняя граница спецификации USL (= верхняя граница допуска) или верхний предел отклонения от метрологической характеристики MPE Соответствие спецификации подтверждено Подтверждено несоответствие спецификации Не может быть подтверждено соответствие или несоответствие спецификации Диапазон спецификации зона допуска) Результат измерения у и. Результат измерения у М. Результат измерения у Отклонения Отклонения InfO-19 Что известно Установление соответствия или несоответствия спецификациям , относящемся к серии стандартов Геометрическая спецификация продукции (GPS), Учёт погрешности измерения В стандарте ISO 14253-1, относящемся к серии стандартов Геометрическая спецификация продукции (GPS), установлены Правила установления соответствия или несоответствия спецификациям.
