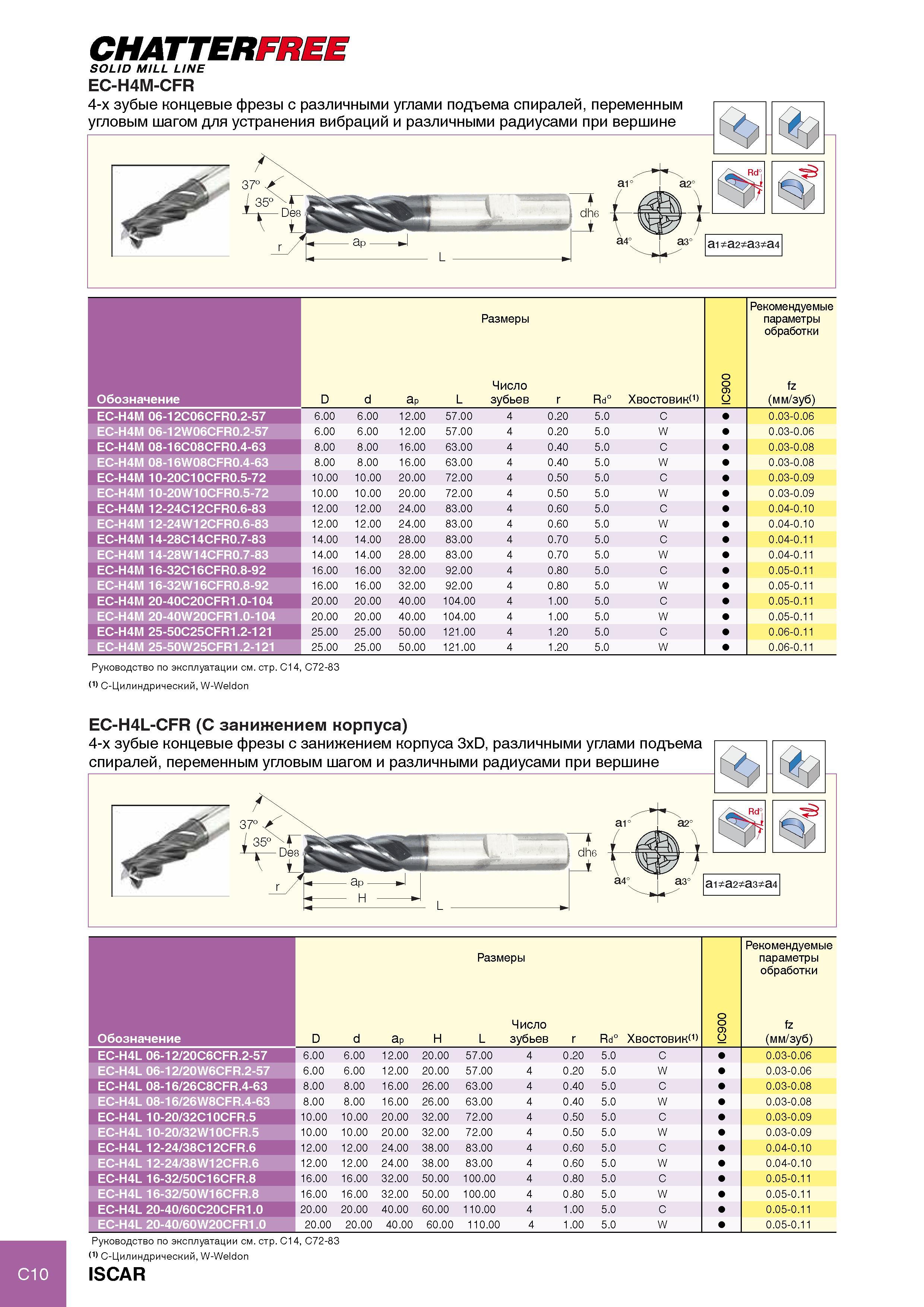

Четырехзубые концевые твердосплавные фрезы Iscar EC-H4M-CFR с различными углами наклона спиралей переменным угловым шагом для устранения вибраций во вре Четырехзубые концевые твердосплавные фрезы Iscar EC-H4M-CFR с различными углами наклона спиралей переменным угловым шагом для устранения вибраций во время фрезерования Обозначение Размеры Твердый сплав Искар iC900 Рекомендуемые параметры обработки fz (мм/зуб) D d ap L Число зубьев r Rd° Хвостовик EC-H4M 06-12C06CFR0.2-57 6.00 6.00 12.00 57.00 4 0.20 5.0 C 0.03-0.06 EC-H4M 06-12W06CFR0.2-57 6.00 6.00 12.00 57.00 4 0.20 5.0 W 0.03-0.06 EC-H4M 08-16C08CFR0.4-63 8.00 8.00 16.00 63.00 4 0.40 5.0 C 0.03-0.08 EC-H4M 08-16W08CFR0.4-63 8.00 8.00 16.00 63.00 4 0.40 5.0 W 0.03-0.08 EC-H4M 10-20C10CFR0.5-72 10.00 10.00 20.00 72.00 4 0.50 5.0 C 0.03-0.09 EC-H4M 10-20W10CFR0.5-72 10.00 10.00 20.00 72.00 4 0.50 5.0 W 0.03-0.09 EC-H4M 12-24C12CFR0.6-83 12.00 12.00 24.00 83.00 4 0.60 5.0 C 0.04-0.10 EC-H4M 12-24W12CFR0.6-83 12.00 12.00 24.00 83.00 4 0.60 5.0 W 0.04-0.10 EC-H4M 14-28C14CFR0.7-83 14.00 14.00 28.00 83.00 4 0.70 5.0 C 0.04-0.11 EC-H4M 14-28W14CFR0.7-83 14.00 14.00 28.00 83.00 4 0.70 5.0 W 0.04-0.11 EC-H4M 16-32C16CFR0.8-92 16.00 16.00 32.00 92.00 4 0.80 5.0 C 0.05-0.11 EC-H4M 16-32W16CFR0.8-92 16.00 16.00 32.00 92.00 4 0.80 5.0 W 0.05-0.11 EC-H4M 20-40C20CFR1.0-104 20.00 20.00 40.00 104.00 4 1.00 5.0 C 0.05-0.11 EC-H4M 20-40W20CFR1.0-104 20.00 20.00 40.00 104.00 4 1.00 5.0 W 0.05-0.11 EC-H4M 25-50C25CFR1.2-121 25.00 25.00 50.00 121.00 4 1.20 5.0 C 0.06-0.11 EC-H4M 25-50W25CFR1.2-121 25.00 25.00 50.00 121.00 4 1.20 5.0 W 0.06-0.11 Руководство по эксплуатации см. стр. C14, C72-83 (1) C-Цилиндрический, W-Weldon EC-H4L-CFR (О занижением корпуса) Обозначение Размеры 0063I Рекомендуемые параметры обработки fz (мм/зуб) D d ap H L Число зубьев r Rd° Хвостовик EC-H4L 06-12/20C6CFR.2-57 6.00 6.00 12.00 20.00 57.00 4 0.20 5.0 C 0.03-0.06 EC-H4L 06-12/20W6CFR.2-57 6.00 6.00 12.00 20.00 57.00 4 0.20 5.0 W 0.03-0.06 EC-H4L 08-16/26C8CFR.4-63 8.00 8.00 16.00 26.00 63.00 4 0.40 5.0 C 0.03-0.08 EC-H4L 08-16/26W8CFR.4-63 8.00 8.00 16.00 26.00 63.00 4 0.40 5.0 W 0.03-0.08 EC-H4L 10-20/32C10CFR.5 10.00 10.00 20.00 32.00 72.00 4 0.50 5.0 C 0.03-0.09 EC-H4L 10-20/32W10CFR.5 10.00 10.00 20.00 32.00 72.00 4 0.50 5.0 W 0.03-0.09 EC-H4L 12-24/38C12CFR.6 12.00 12.00 24.00 38.00 83.00 4 0.60 5.0 C 0.04-0.10 EC-H4L 12-24/38W12CFR.6 12.00 12.00 24.00 38.00 83.00 4 0.60 5.0 W 0.04-0.10 EC-H4L 16-32/50C16CFR.8 16.00 16.00 32.00 50.00 100.00 4 0.80 5.0 C 0.05-0.11 EC-H4L 16-32/50W16CFR.8 16.00 16.00 32.00 50.00 100.00 4 0.80 5.0 W 0.05-0.11 EC-H4L 20-40/60C20CFR1.0 20.00 20.00 40.00 60.00 110.00 4 1.00 5.0 C 0.05-0.11 EC-H4L 20-40/60W20CFR1.0 20.00 20.00 40.00 60.00 110.00 4 1.00 5.0 W 0.05-0.11 Руководство по эксплуатации см. стр. C14, C72-83 (1) C-Цилиндрический, W-Weldon ISCAR C10 CHATTERFREE SOLID MILL LINE
