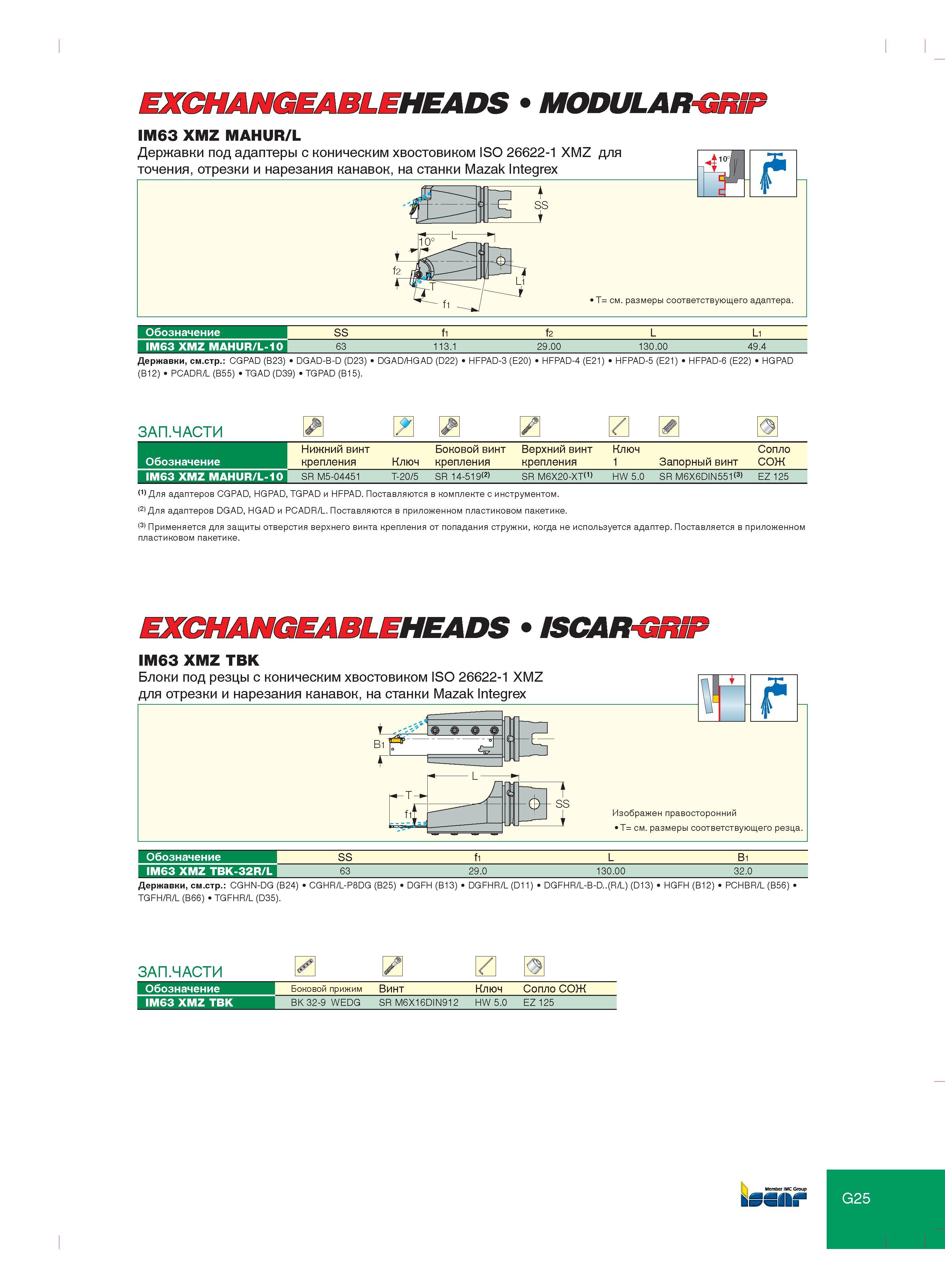

Державки под адаптеры с коническим хвостовиком ISO 26622-1 XMZ для точения, отрезки и нарезания канавок, на станки Mazak Integrex размеры соответствующе

Державки под адаптеры с коническим хвостовиком ISO 26622-1 XMZ для точения, отрезки и нарезания канавок, на станки Mazak Integrex размеры соответствующего адаптера. Обозначение MODULAR IM63 XMZ MAHUR/L SS f1 f2 L L1 IM63 XMZ MAHUR/L-10 M 63 113.1 29.00 130.00 49.4 Державки, см.стр. CGPAD (B23) DGAD-B-D (D23) DGAD/HGAD (D22) HFPAD-3 (E20) HFPAD-4 (E21) HFPAD-5 (E21) HFPAD-6 (E22) HGPAD (B12) PCADR/L (B55) TGAD (D39) TGPAD (B15). ЗАП.ЧАСТИ Обозначение Нижний винт крепления Ключ Боковой винт крепления Верхний винт крепления Ключ 1 Запорный винт Сопло СОЖ IM63 XMZ MAHUR/L-10 SR M5-04451 T-20/5 SR 14-519(2) SR M6X20-XT(1) HW 5.0 SR M6X6DIN551 EZ 125 Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD. Поставляются в комплекте с инструментом. (2) Для адаптеров DGAD, HGAD и PCADR/L. Поставляются в приложенном пластиковом пакетике. (3) Применяется для защиты отверстия верхнего винта крепления от попадания стружки, когда не используется адаптер. Поставляется в приложенном пластиковом пакетике. ШШШШШШШЕЛОв ISCAR stMP IM63 XMZ TBK Блоки под резцы с коническим хвостовиком ISO 26622-1 XMZ для отрезки и нарезания канавок, на станки Mazak Integrex JT Изображен правосторонний T= см. размеры соответствующего резца. Обозначение SS f1 L B1 IM63 XMZ TBK-32R/L 63 29.0 130.00 32.0 Державки, см.стр. CGHN-DG (B24) 1 TGFH/R/L (B66) TGFHR/L (D35). CGHR/L-P8DG (B25) DGFH (B13) DGFHR/L (D11) DGFHR/L-B-D..(R/L) (D13) HGFH (B12) PCHBR/L (B56) < ЗАП.ЧАСТИ Обозначение Боковой прижим Винт Ключ Сопло СОЖ IM63 XMZ TBK BK 32-9 WEDG SR M6X16DIN912 HW 5.0 EZ 125 Member IMC Group G25 SS 10‘ T= см.
