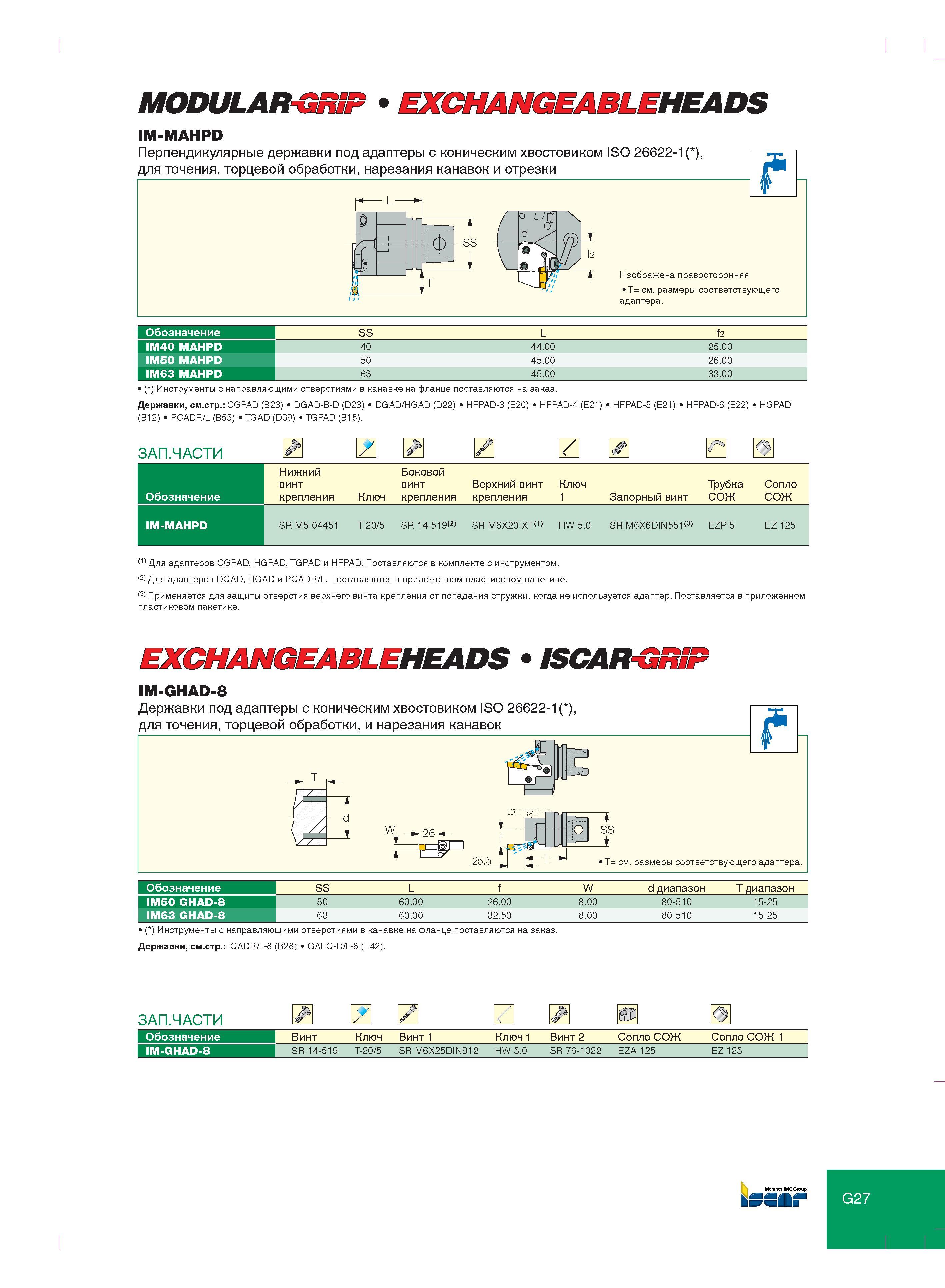

Перпендикулярные державки под адаптеры с коническим хвостовиком ISO 26622-1 для точения, торцевой обработки, нарезания канавок и отрезки Изображена прав

Перпендикулярные державки под адаптеры с коническим хвостовиком ISO 26622-1 для точения, торцевой обработки, нарезания канавок и отрезки Изображена правосторонняя T= см. размеры соответствующего адаптера. Обозначение MODULAR IM-MAHPD SS L f2 IM40 MAHPD 40 44.00 25.00 IM50 MAHPD 50 45.00 26.00 IM63 MAHPD 63 45.00 33.00 Инструменты с направляющими отверстиями в канавке на фланце поставляются на заказ. Державки, см.стр. CGPAD (B23) DGAD-B-D (D23) DGAD/HGAD (D22) HFPAD-3 (E20) HFPAD-4 (E21) HFPAD-5 (E21) HFPAD-6 (E22) HGPAD (B12) PCADR/L (B55) TGAD (D39) TGPAD (B15). ЗАП.ЧАСТИ Обозначение Нижний винт крепления Ключ Боковой винт крепления Верхний винт крепления Ключ 1 Запорный винт Трубка СОЖ Сопло СОЖ IM-MAHPD SR M5-04451 T-20/5 SR 14-519(2) SR M6X20-XT(1) HW 5.0 SR M6X6DIN551(3) EZP 5 EZ 125 Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD. Поставляются в комплекте с инструментом. (2) Для адаптеров DGAD, HGAD и PCADR/L. Поставляются в приложенном пластиковом пакетике. (3) Применяется для защиты отверстия верхнего винта крепления от попадания стружки, когда не используется адаптер. Поставляется в приложенном пластиковом пакетике. гшжжтттшшлра /велишь IM-GHAD-8 Обозначение SS L f W d диапазон T диапазон IM50 GHAD-8 50 60.00 26.00 8.00 80-510 15-25 IM63 GHAD-8 63 60.00 32.50 8.00 80-510 15-25 Инструменты с направляющими отверстиями в канавке на фланце поставляются на заказ. Державки, см.стр. GADR/L-8 (B28) GAFG-R/L-8 (E42). ЗАП.ЧАСТИ Обозначение Винт Ключ Винт 1 Ключ 1 Винт 2 Сопло СОЖ Сопло СОЖ 1 IM-GHAD-8 SR 14-519 T-20/5 SR M6X25DIN912 HW 5.0 SR 76-1022 EZA 125 EZ 125 Member IMC Group G27
