Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system КЗТС (KZTS) | Каталог КЗТС 2016 Металлорежущий инструмент Сменные пластины (Всего 154 стр.) |
|||||
63 Каталог КЗТС 2016 Металлорежущий инструмент Сменные режущие пластины Резцы Стр.63 |
|||||

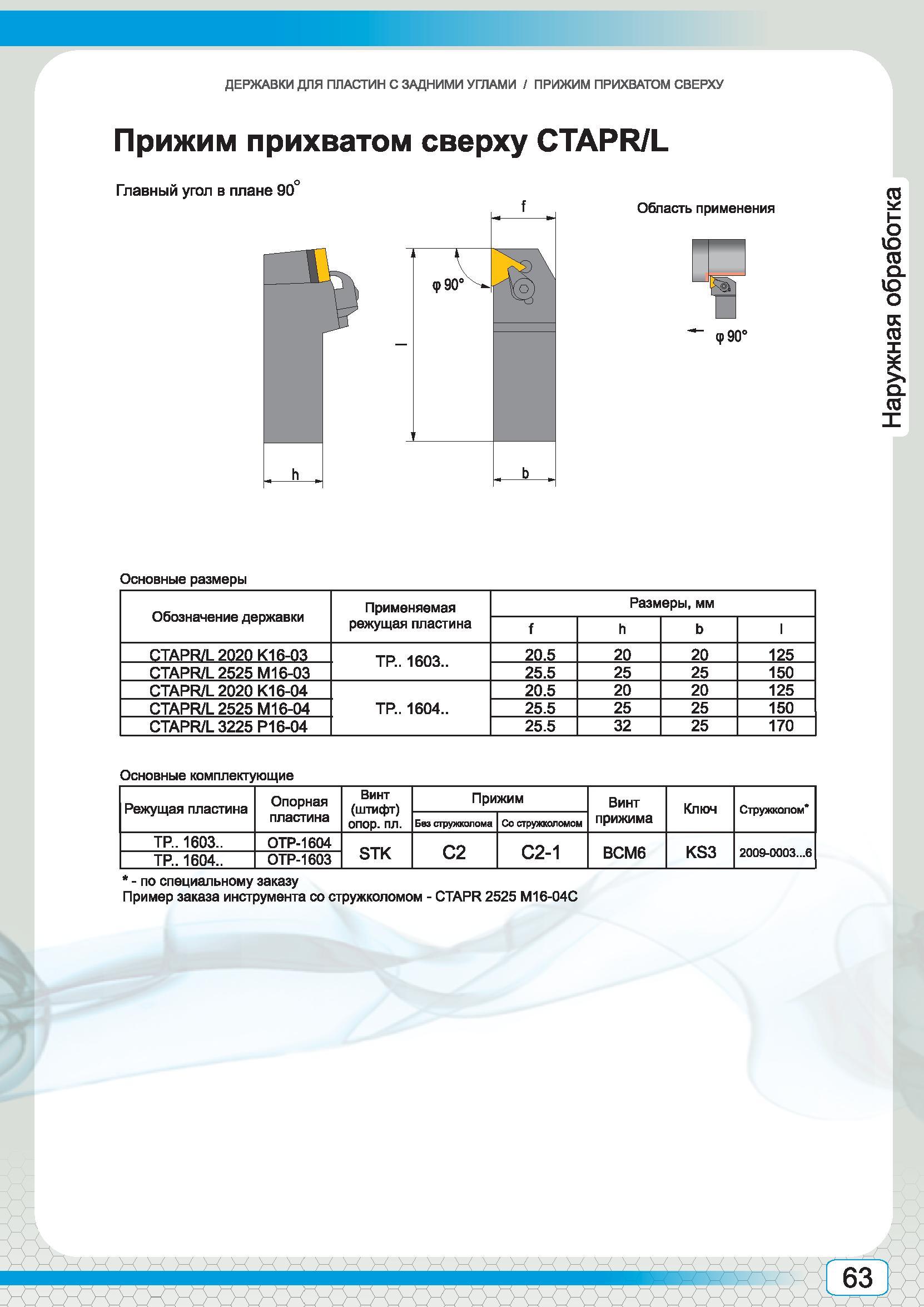

Каталог КЗТС 2016 Металлорежущий инструмент Стр. 63 0063 Lab2u ДЕРЖАВКИ ДЛЯ ПЛАСТИН С ЗАДНИМИ УГЛАМИ / Прижим прихватом сверху CTAPR/L Главный угол в плане 90° ф90° - Область применения 90е Основные размеры Обозначение державки Применяемая режущая пластина Размеры, мм f h b I CTAPR/L 2020 К16-03 ТР.. 1603.. 20.5 20 20 125 CTAPR/L 2525 М16-03 25.5 25 25 150 CTAPR/L 2020 К16-04 ТР.. 1604.. 20.5 20 20 125 CTAPR/L 2525 М16-04 25.5 25 25 150 CTAPR/L 3225 Р16-04 25.5 32 25 170 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опорной пластины Прижим Винт прижима Ключ Стружкопом Без стружколома Со стружколомом ТР.. 1603.. ОТРИ 604 STK С2 С2-1 ВСМ6 KS3 2009-0003...6 ТР.. 1604.. ОТРИ 603 |
|||||
