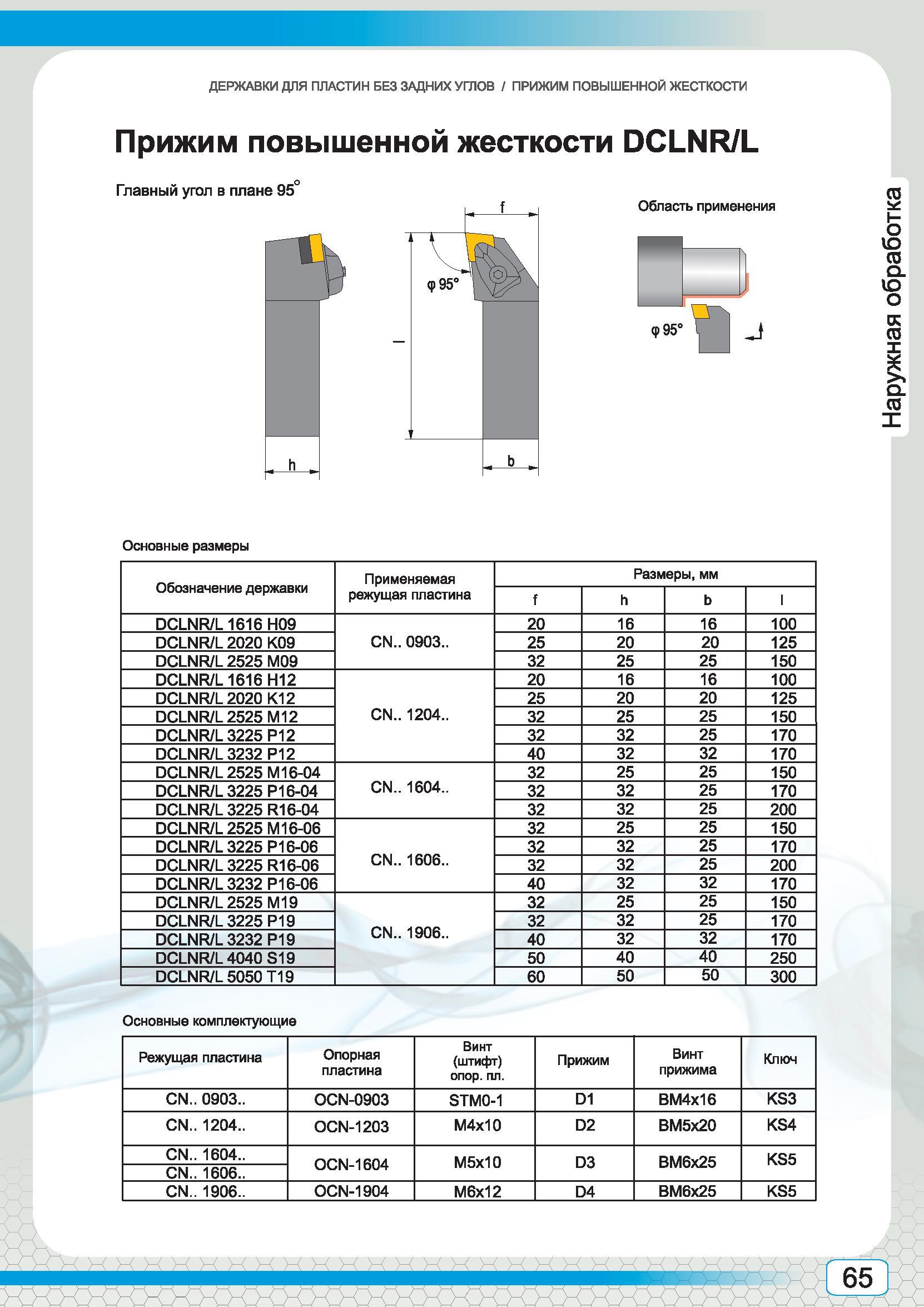

Токарные державки для сменных режущих пластин без задних углов / Прижим повышенной жесткости DCLNR/L Главный угол в плане 95° Область применения ПЭ 95° 1 Основные размеры Обозначение державки Применяемая режущая пластина Размеры, мм f h b I DCLNR/L 1616 Н09 CN.. 0903.. 20 16 16 100 DCLNR/L 2020 К09 25 20 20 125 DCLNR/L 2525 М09 32 25 25 150 DCLNR/L 1616 Н12 CN.. 1204.. 20 16 16 100 DCLNR/L 2020 К12 25 20 20 125 DCLNR/L 2525 М12 32 25 25 150 DCLNR/L 3225 Р12 32 32 25 170 DCLNR/L 3232 Р12 40 32 32 170 DCLNR/L 2525 М16-04 CN.. 1604.. 32 25 25 150 DCLNR/L 3225 Р16-04 32 32 25 170 DCLNR/L 3225 R16-04 32 32 25 200 DCLNR/L 2525 М16-06 CN.. 1606.. 32 25 25 150 DCLNR/L 3225 Р16-06 32 32 25 170 DCLNR/L 3225 R16-06 32 32 25 200 DCLNR/L 3232 Р16-06 40 32 32 170 DCLNR/L 2525 М19 CN.. 1906.. 32 25 25 150 DCLNR/L 3225 Р19 32 32 25 170 DCLNR/L 3232 Р19 40 32 32 170 DCLNR/L 4040 S19 50 40 40 250 DCLNR/L 5050 Т19 60 50 50 300 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опорной пластины Прижим Винт прижима Ключ CN.. 0903.. OCN-0903 STM0-1 D1 ВМ4х16 KS3 CN.. 1204.. OCN-1203 М4х10 D2 ВМ5х20 KS4 CN.. 1604.. OCN-1604 М5х10 D3 ВМ6х25 KS5 CN.. 1606.. CN.. 1906.. OCN-19Q4 М6х12 D4 ВМ6х25 KS5 Наружная обработка
