Характеристики КИМ Tesa Параметры измеряемых деталей Габаритные размеры (Ш х Г х В) Модель 454 600 х 750 х 430 мм Модель 474 600 х 990 х 430 мм М

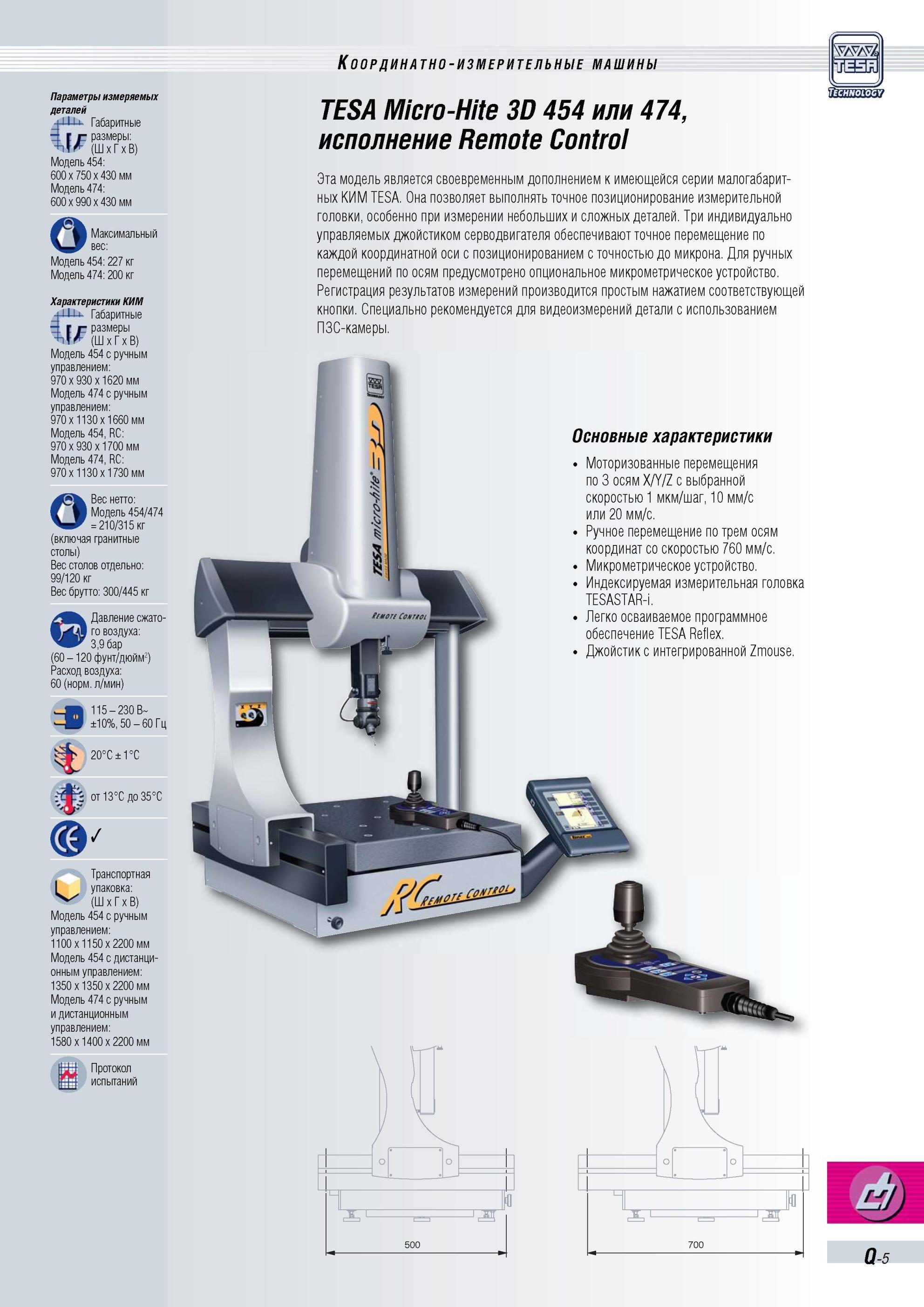

Характеристики КИМ Tesa Параметры измеряемых деталей Габаритные размеры (Ш х Г х В) Модель 454 600 х 750 х 430 мм Модель 474 600 х 990 х 430 мм Максимальный Модель 454 227 кг Модель 474 200 кг 11 'Габаритные размеры bW (ШхГхВ) Модель 454 с ручным управлением 970 х 930 х 1620 мм Модель 474 с ручным управлением 970 х 1130 х 1660 мм Модель 454, RC 970 х 930 х 1700 мм Модель 474, RC 970 х 1130 х 1730 мм Вес нетто Модель 454/474 =210/315 кг (включая гранитные столы) Вес столов отдельно 99/120 кг Вес брутто 300/445 кг Давление сжатого воздуха 3,9 бар (60 120 фунт/дюйм2) Расход воздуха 60(норм.л/мин) И 115-230 В-И ±10%, 50-60 Гц 20°С±1°С от 13°С до 35°С Транспортная упаковка (Ш х Г х В) Модель 454 с ручным управлением 1100 х 1150 х 2200 мм Модель 454 с дистанционным управлением 1350 х 1350 х 2200 мм Модель 474 с ручным и дистанционным управлением 1580 х 1400 х 2200 мм Протокол испытаний Координатно-измерительные машины TESA Micro-Hite 3D 454 или 474, исполнение Remote Control Эта модель является своевременным дополнением к имеющейся серии малогабаритных КИМ TESA. Она позволяет выполнять точное позиционирование измерительной головки, особенно при измерении небольших и сложных деталей. Три индивидуально управляемых джойстиком серводвигателя обеспечивают точное перемещение по каждой координатной оси с позиционированием с точностью до микрона. Для ручных перемещений по осям предусмотрено опциональное микрометрическое устройство. Регистрация результатов измерений производится простым нажатием соответствующей кнопки. Специально рекомендуется для видеоизмерений детали с использованием ПЗС-камеры. Основные характеристики Моторизованные перемещения по З осям X/Y/Z с выбранной скоростью 1 мкм/шаг, 10 мм/с или 20 мм/с. Ручное перемещение по трем осям координат скоростью 760 мм/с. Микрометрическое устройство. Индексируемая измерительная головка TESASTAR-i. Легко осваиваемое программное обеспечение TESA Reflex. Джойстик с интегрированной Zmouse. Q-5
