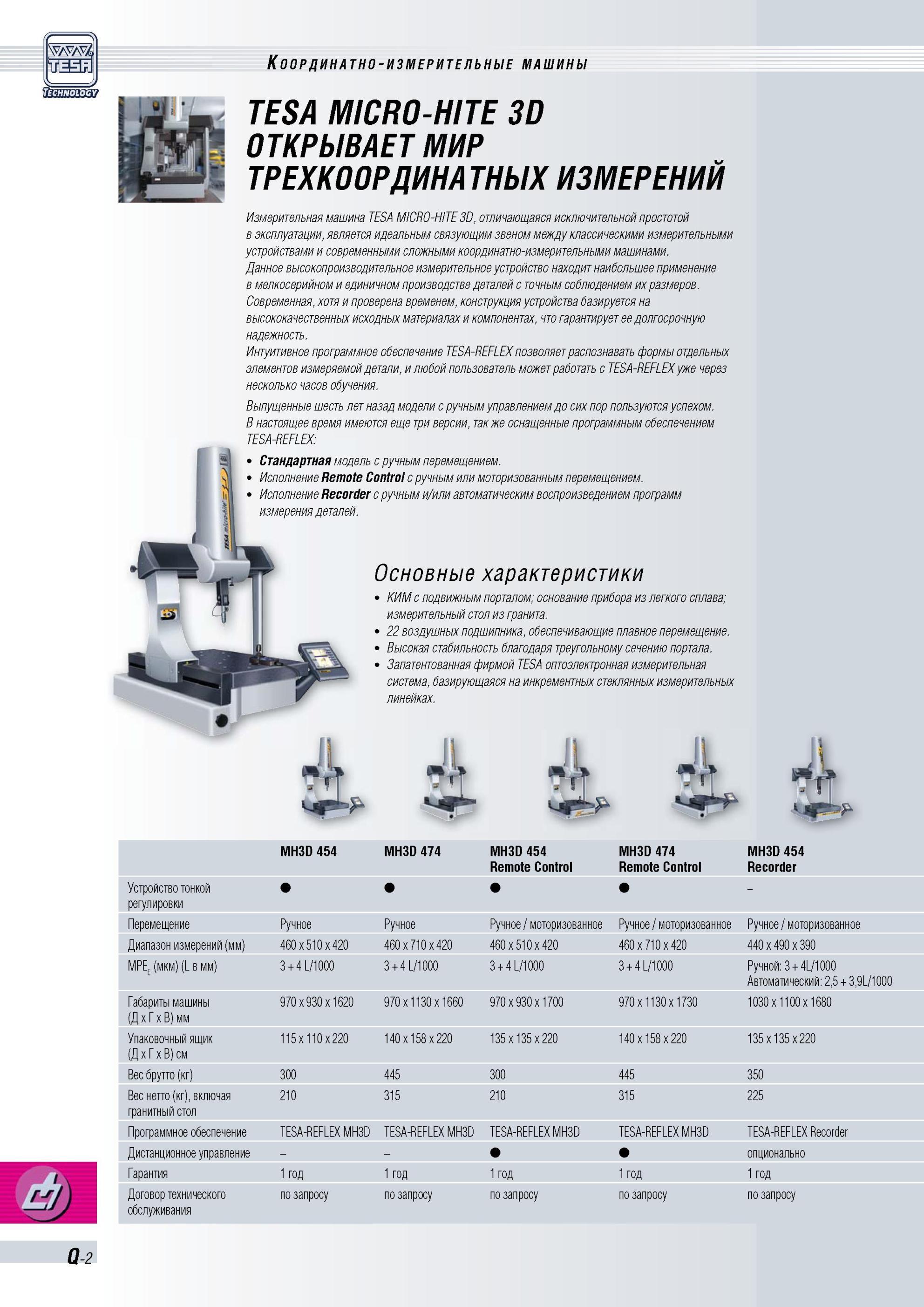

Основные характеристики координатно-измерительных машин Tesa MICRO-HITE 3D серии Таблица основных параметров высокоточного измерительного оборудования TESA MICRO-HITE 3D ОТКРЫВАЕТ МИР ТРЕХКООРДИНАТНЫХ ИЗМЕРЕНИЙ Измерительная машина TESA MICRO-HITE 3D, отличающаяся исключительной простотой в эксплуатации, является идеальным связующим звеном между классическими измерительными устройствами и современными сложными координатно-измерительными машинами. Данное высокопроизводительное измерительное устройство находит наибольшее применение в мелкосерийном и единичном производстве деталей с точным соблюдением их размеров. Современная, хотя и проверена временем, конструкция устройства базируется на высококачественных исходных материалах и компонентах, что гарантирует ее долгосрочную надежность. Интуитивное программное обеспечение TESA-REFLEX позволяет распознавать формы отдельных элементов измеряемой детали, и любой пользователь может работать с TESA-REFLEX уже через несколько часов обучения. Выпущенные шесть лет назад модели с ручным управлением до сих пор пользуются успехом. В настоящее время имеются еще три версии, так же оснащенные программным обеспечением TESA-REFLEX Стандартная модель с ручным перемещением. Исполнение Remote Control с ручным или моторизованным перемещением. Исполнение Recorder с ручным и/или автоматическим воспроизведением программ измерения деталей. m J> Основные характеристики КИМ с подвижным порталом; основание прибора из легкого сплава; измерительный стол из гранита. 22 воздушных подшипника, обеспечивающие плавное перемещение. Высокая стабильность благодаря треугольному сечению портала. Запатентованная фирмой TESA оптоэлектронная измерительная система, базирующаяся на инкрементных стеклянных измерительных линейках. fj S, MH3D 454 MH3D 474 MH3D 454 Remote Control MH3D 474 Remote Control Устройство тонкой регулировки Перемещение Ручное Ручное Ручное моторизованное Ручное моторизованное Диапазон измерений (мм) 460 x 510 x 420 460 x 710 x 420 460 x 510 x 420 460 x 710 x 420 MPEe (мкм) (L в мм) 3 + 4 L/1000 3 + 4 L/1000 3 + 4 L/1000 3 + 4 L/1000 Габариты машины (Д x Г x В) мм 970 x 930 x 1620 970x 1130x 1660 970 x 930 x 1700 970x 1130x 1730 Упаковочный ящик (Д x Г x В) см 115 x 110 x 220 140 x 158 x 220 135 x 135 x 220 140 x 158 x 220 Вес брутто (кг) 300 445 300 445 Вес нетто (кг), включая гранитный стол 210 315 210 315 Программное обеспечение TESA-REFLEX MH3D TESA-REFLEX MH3D TESA-REFLEX MH3D TESA-REFLEX MH3D Дистанционное управление Гарантия 1 год 1 год 1 год 1 год Договор технического по запросу по запросу по запросу по запросу обслуживания Q-2 MH3D 454 Recorder Ручное/моторизованное 440 x 490 x 390 Ручной 3 + 4L/1000 Автоматический 2,5 + 3,9L/1000 1030 x 1100 x 1680 135 x 135 x 220 350 225 TESA-REFLEX Recorder опционально 1 год по запросу Координатно-измерительные машины
