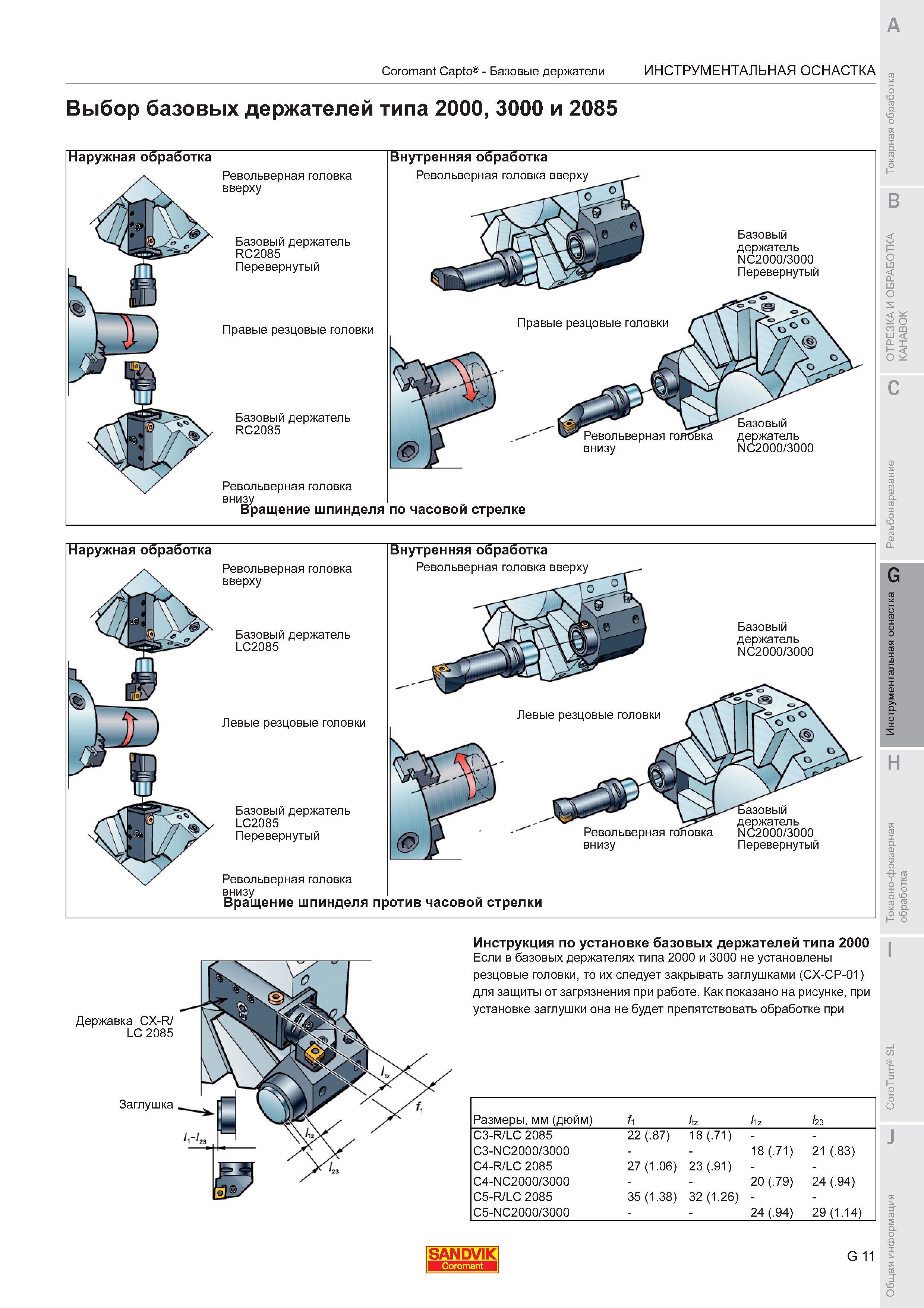

Если в базовых держателях Sandvik типа 2000 и 3000 не установлен режущий токарный инструмент то их следует закрывать заглушками (CX-CP-01) для защиты от загрязнения при работе. Как показано на рисунке при установке заглушки она не будет препятствовать обработке при Размеры мм (дюйм) fi tz iz 23 C3-R LC 2085 22 (.87) 18 (.71) C3-NC2000 3000 18 (.71) 21 (.83) C4-R LC 2085 27 (1.06) 23 (.91) C4-NC2000 3000 20 (.79) 24 (.94) C5-R LC 2085 35 (1.38) 32 (1.26) C5-NC2000 3000 24 (.94) 29 (1.14) SANDVIK G 11 Coromant Capto Базовые держатели Инструментальная оснастка Выбор базовых держателей типа 2000 3000 и 2085 Наружная обработка Внутренняя обработка Револьверная головка вверху Револьверная головка вверху Базовый держатель RC2085 Перевернутый Правые резцовые головки Базовый держатель RC2085 Револьверная головка внизу Вращение шпинделя по часовой стрелке Правые резцовые головки Базовый держатель NC2000 3000 Перевернутый Базовый Револьверная головка держатель внизу NC2000 3000 Наружная обработка Внутренняя обработка Револьверная головка вверху Револьверная головка вверху Базовый держатель LC2085 Левые резцовые головки Базовый держатель LC2085 Перевернутый Базовый держатель NC2000 3000 держатель Револьверная головка NC2000 3000 внизу Перевернутый Револьверная головка внизу Вращение шпинделя против часовой стрелки Державка CX-R LC 2085 Заглушка Инструкция по установке базовых держателей типа 2000
