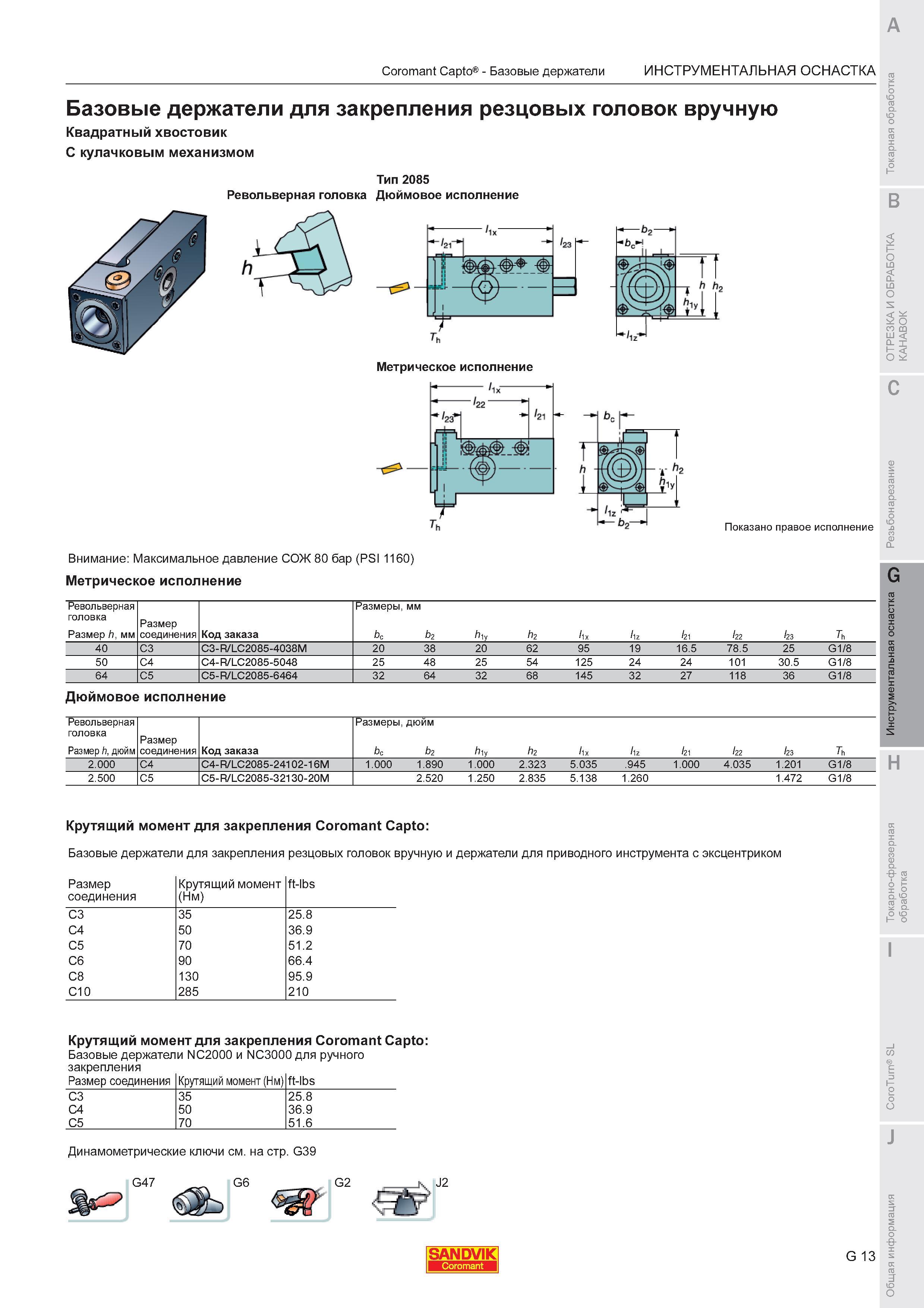

Coromant Capto Базовые держатели Инструментальная оснастка Базовые держатели для закрепления резцовых головок вручную Квадратный хвостовик С кулачковым механизмом Тип 2085 Револьверная головка Дюймовое исполнение Метрическое исполнение Показано правое исполнение Внимание Максимальное давление СОЖ 80 бар (PSI 1160) Метрическое исполнение Револьверная головка Размер h мм Размер соединения Код заказа Размеры b мм b hiy h In 12 21 22 23 T 40 C3 C3-R/LC2085-4038M 20 38 20 62 95 19 16.5 78.5 25 G1 8 50 C4 C4-R/LC2085-5048 25 48 25 54 125 24 24 101 30.5 G1 8 64 C5 C5-R/LC2085-6464 32 64 32 68 145 32 27 118 36 G1 8 Дюймовое исполнение Револьверная головка Размер h дюйм Размер соединения Код заказа Размеры дюйм b b hiy h In 12 21 22 23 T 2.000 C4 C4-R/LC2085-24102-16M 1.000 1.890 1.000 2.323 5.035 .945 1.000 4.035 1.201 G1 8 2.500 C5 C5-R/LC2085-32130-20M 2.520 1.250 2.835 5.138 1.260 1.472 G1 8 Крутящий момент для закрепления Coromant Capto Базовые держатели для закрепления резцовых головок вручную и держатели для приводного инструмента с эксцентриком Размер соединения Крутящий момент (Нм) ft-lbs C3 35 25.8 C4 50 36.9 C5 70 51.2 C6 90 66.4 C8 130 95.9 C10 285 210 Крутящий момент для закрепления Coromant Capto Базовые держатели NC2000 и NC3000 для ручного Размер соединения Крутящий момент (Нм) ft-lbs C3 35 25.8 C4 50 36.9 C5 70 51.6 Динамометрические ключи см. на стр. G39 G47 SANDVIK G 13
